بررسی محافظ جان ترکیبی 2 پل 32 آمپر اشنایدر مدل A9D31632

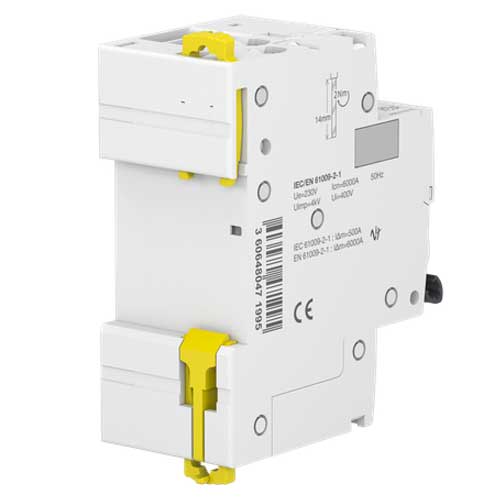

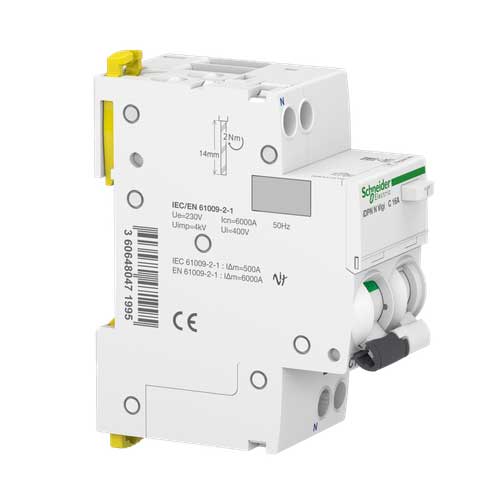

کلید محافظ جان ترکیبی Schneider Electric Acti 9 iDPN N Vigi مدل A9D31632 یک تجهیز RCBO برای حفاظت مدارهای توزیع تکفاز است که حفاظت در برابر اضافهبار، اتصال کوتاه و جریان نشتی زمین را در یک کلید ترکیب میکند. این مدل دارای آرایش 1P+N، جریان نامی 32 آمپر، منحنی قطع C و حساسیت جریان نشتی 30 میلیآمپر است. ولتاژ کاری نامی آن 230 تا 240 ولت AC با فرکانس 50 هرتز بوده و حفاظت نشتی آن از نوع AC و با عملکرد آنی است.
A9D31632 از فناوری تریپ حرارتی-مغناطیسی استفاده میکند و قدرت قطع آن 6kA است؛ همچنین دارای کلاس محدودکنندگی 3 و قابلیت ایزولاسیون مطابق استاندارد EN/IEC 60947-2 است. نصب این RCBO بهصورت Clip-on روی ریل DIN انجام میشود و امکان اتصال شینه کمبی از بالا یا پایین را دارد. ابعاد محصول 85×36×73 میلیمتر و وزن آن حدود 125 گرم است. این مشخصات، A9D31632 را برای تابلوهای توزیع با محدودیت فضا و مدارهای تکفاز 32 آمپر به گزینهای مناسب تبدیل میکند.
جدول مشخصات فنی
| مشخصه | مقدار |
|---|---|
| برند | Schneider Electric |
| سری | Acti 9 |
| نام محصول | Acti 9 iDPN Vigi |
| کد محصول | A9D31632 |
| نوع تجهیز | RCBO |
| آرایش پل | 1P + N |
| تعداد پل حفاظتشده | 1 |
| جریان نامی | 32 A |
| نوع شبکه | AC |
| فرکانس | 50 Hz |
| فناوری تریپ | حرارتی-مغناطیسی |
| منحنی قطع | C |
| حساسیت جریان نشتی | 30 mA |
| نوع حفاظت نشتی | Type AC |
| عملکرد حفاظت نشتی | آنی (Instantaneous) |
| ولتاژ کاری نامی | 230...240 V AC |
| قدرت قطع | 6 kA |
| ظرفیت قطع سرویس Ics | 6 kA / 100% Icn |
| کلاس محدودکنندگی | Class 3 |
| ولتاژ عایقی Ui | 400 V AC |
| ولتاژ ضربهای Uimp | 4 kV |
| نصب | Clip-on |
| نوع ریل | DIN Rail |
| قابلیت اتصال شینه کمبی | از بالا یا پایین |
| ارتفاع | 85 mm |
| عرض | 36 mm |
| عمق | 73 mm |
| وزن | 125 g |
| درجه حفاظت | IP20 / IP40 در محفظه ماژولار |
| استاندارد | EN/IEC 61009-2-1 |
| گواهینامهها | VDE، GOST |
| دمای کاری | -5 تا +60°C |
| حفاظت نشتی زمین | یکپارچه |
موارد کاربرد
- تابلوهای توزیع برق ساختمان
- مدارهای تکفاز با جریان نامی تا 32 آمپر
- مدارهای پریز و مصارف عمومی
- حفاظت مدارهای خروجی تابلو
- پروژههای مسکونی، تجاری و تأسیسات سبک
- مدارهایی که به حفاظت همزمان در برابر نشتی، اضافهبار و اتصال کوتاه نیاز دارند
نقاط قوت
- ترکیب محافظ جان و حفاظت اضافهجریان در یک تجهیز
- جریان نامی 32 آمپر
- حساسیت نشتی 30mA
- قدرت قطع 6kA
- منحنی قطع C
- طراحی فشرده و عرض 36 میلیمتر
- نصب آسان روی ریل DIN
- قابلیت نصب شینه کمبی از بالا یا پایین
- حفاظت نشتی زمین بهصورت یکپارچه
- عمر مکانیکی 20,000 سیکل و عمر الکتریکی 10,000 سیکل
نقاط ضعف
- Type AC بودن آن باعث میشود برای برخی مدارهای دارای تجهیزات الکترونیکی، انتخاب Type A مناسبتر باشد.
- جریان نامی 32 آمپر آن را برای مدارهای با جریان طراحی بالاتر نامناسب میکند.
- درجه حفاظت خود تجهیز IP20 است و برای نصب در محیطهای دارای شرایط سخت باید داخل تابلو یا محفظه مناسب قرار گیرد.
جمعبندی
A9D31632 یک RCBO دوپل با آرایش 1P+N از سری Acti 9 اشنایدر است که با جریان نامی 32 آمپر، منحنی C، حساسیت 30mA و قدرت قطع 6kA، حفاظت جامعی برای مدارهای تکفاز فراهم میکند. طراحی ماژولار، نصب روی ریل DIN و ابعاد نسبتاً فشرده، آن را برای استفاده در تابلوهای توزیع ساختمان و مدارهای خروجی مناسب کرده است.
