بررسی محافظ جان ترکیبی اشنایدر A9D31625

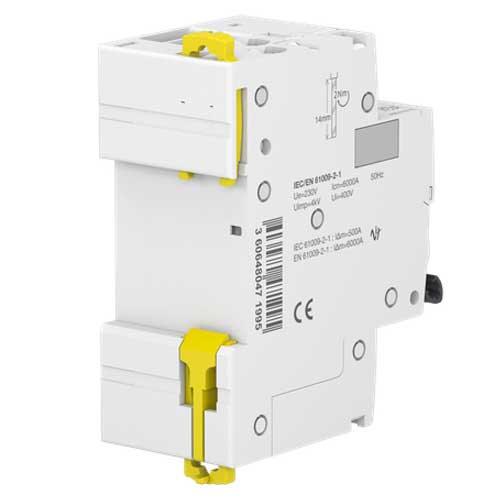

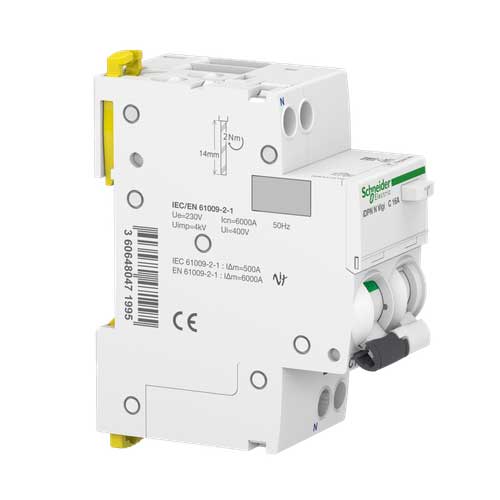

کلید محافظ جان ترکیبی Schneider Electric Acti 9 iDPN N Vigi A9D31625 یک تجهیز RCBO با آرایش 1P+N است که حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه را با حفاظت در برابر جریان نشتی و برق‌گرفتگی در یک تجهیز ترکیب می‌کند. این مدل دارای جریان نامی 25 آمپر، منحنی قطع C، قدرت قطع 6kA و حساسیت جریان نشتی 30mA است و از نوع AC محسوب می‌شود. اشنایدر این محصول را برای حفاظت افراد در برابر برق‌گرفتگی و حفاظت مدار در برابر جریان‌های اتصال کوتاه و اضافه‌بار معرفی کرده و انطباق آن با الزامات ایزولاسیون استانداردهای IEC 61009-1 و IEC 61009-2-1 را اعلام کرده است.
A9D31625 با طراحی دو پل (1P+N) برای مدارهای تک‌فاز، گزینه‌ای مناسب برای تابلوهای توزیع ساختمان‌های مسکونی، تجاری و مدارهای عمومی با جریان تا 25 آمپر است. طراحی ترمینال یکپارچه، نشانگر وضعیت سیم‌کشی و نشانگر مکانیکی قرمز برای نمایش خطای زمین از ویژگی‌های کاربردی این مدل هستند. با این حال، باید توجه داشت که A9D31625 از نوع AC است و برای بارهایی که احتمال ایجاد جریان نشتی DC پالسی دارند، انتخاب RCBO نوع مناسب دیگری مانند Type A می‌تواند ضروری باشد. همچنین اشنایدر در حال حاضر A9DE3625 از سری Acti 9 iCV40 را به‌عنوان جایگزین پیشنهادی این مدل معرفی کرده است.
جدول مشخصات فنی
| مشخصه | مشخصات |
|---|---|
| برند | Schneider Electric |
| سری | Acti 9 iDPN N Vigi |
| کد محصول | A9D31625 |
| نوع تجهیز | RCBO / محافظ جان ترکیبی |
| تعداد پل | 2 پل (1P+N) |
| جریان نامی | 25 A |
| ولتاژ نامی | 230 V AC |
| منحنی قطع | C |
| قدرت قطع | 6 kA / 6000 A |
| جریان نشتی نامی | 30 mA |
| نوع حفاظت نشتی | Type AC |
| حفاظت اضافه‌بار | دارد |
| حفاظت اتصال کوتاه | دارد |
| حفاظت در برابر برق‌گرفتگی | دارد |
| فرکانس | 50 Hz |
| تعداد ماژول | 2 Module |
| درجه حفاظت | IP20 |
| استانداردها | IEC 61009-1 / IEC 61009-2-1 |
| نشانگر خطای زمین | دارد |
| جایگزین پیشنهادی اشنایدر | A9DE3625 – Acti 9 iCV40 |
موارد کاربرد
- تابلوهای برق ساختمان‌های مسکونی و تجاری
- مدارهای تک‌فاز با جریان نامی 25 آمپر
- مدارهای روشنایی و پریزهای برق
- حفاظت مستقل مدارهای تک‌فاز
- تابلوهای توزیع با فضای محدود
- پروژه‌هایی که به حفاظت هم‌زمان در برابر نشتی، اضافه‌بار و اتصال کوتاه نیاز دارند
نقاط قوت
- ترکیب محافظ جان و کلید مینیاتوری در یک تجهیز
- جریان نامی 25 آمپر
- حساسیت نشتی 30mA
- قدرت قطع 6kA
- منحنی قطع C
- طراحی فشرده دو ماژوله
- نشانگر مکانیکی خطای زمین
- نصب و سیم‌کشی آسان
- مناسب برای مدارهای تک‌فاز عمومی
نقاط ضعف
- Type AC بودن، کاربرد آن را برای برخی مدارهای دارای تجهیزات الکترونیکی محدود می‌کند.
- برای مدارهای با جریان بالاتر از 25 آمپر مناسب نیست.
- مدل A9D31625 در برخی بازارها از چرخه عرضه خارج شده و اشنایدر مدل A9DE3625 را به‌عنوان جایگزین معرفی کرده است؛ بنابراین هنگام خرید باید کد و نسل محصول بررسی شود.
جمع‌بندی
A9D31625 یک محافظ جان ترکیبی 2 پل / 1P+N از سری Acti 9 اشنایدر است که با جریان نامی 25 آمپر، منحنی C، قدرت قطع 6kA و حساسیت 30mA، حفاظت کاملی از مدارهای تک‌فاز در برابر نشتی جریان، اضافه‌بار و اتصال کوتاه فراهم می‌کند. این مدل برای تابلوهای توزیع و مدارهای عمومی انتخاب مناسبی است؛ با این حال، به دلیل Type AC بودن و وجود جایگزین رسمی A9DE3625، در پروژه‌های جدید بهتر است وضعیت تأمین و نیاز فنی مدار پیش از خرید بررسی شود.
