بررسی محافظ جان ترکیبی 2پل 16 آمپر اشنایدر مدل A9D31616

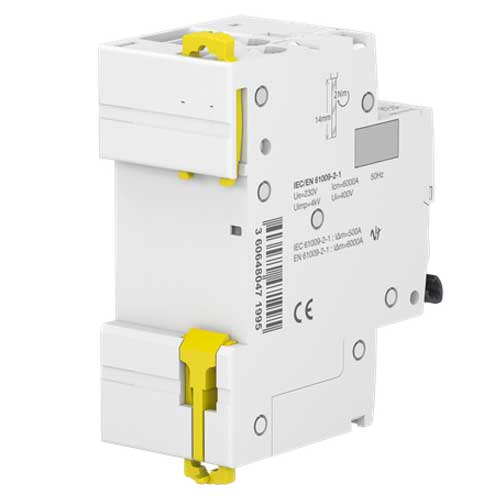

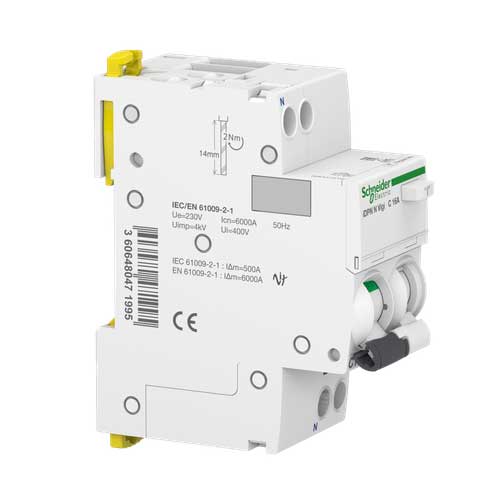

کلید محافظ جان ترکیبی Schneider Electric Acti 9 iDPN N Vigi A9D31616 یک RCBO تکفاز با آرایش 1P+N است که دو وظیفه حفاظتی را در یک تجهیز ترکیب میکند: حفاظت مدار در برابر اضافهبار و اتصال کوتاه و حفاظت افراد در برابر جریان نشتی و برقگرفتگی. این مدل دارای جریان نامی 16 آمپر، منحنی قطع C، قدرت قطع اتصال کوتاه 6kA و حساسیت جریان نشتی 30mA است. نوع حفاظت نشتی آن AC Type بوده و برای تشخیص جریانهای نشتی متناوب طراحی شده است. اشنایدر همچنین این محصول را مطابق الزامات IEC 61009-1 و IEC 61009-2-1 برای عملکرد و قابلیت ایزولاسیون معرفی میکند.
طراحی فشرده سری iDPN N Vigi باعث میشود A9D31616 برای حفاظت مستقل مدارهای تکفاز در تابلوهای توزیع، ساختمانهای مسکونی، تجاری و برخی مدارهای سبک صنعتی گزینه مناسبی باشد. این مدل دارای طراحی ترمینال یکپارچه، نشانگر اتصال سیمکشی و نشانگر مکانیکی قرمز برای تشخیص خطای زمین در قسمت جلویی است. نکته مهم در انتخاب این محصول، Type AC بودن آن است؛ بنابراین در مدارهایی که تجهیزات الکترونیکی حساس یا بارهایی با احتمال ایجاد جریان نشتی DC پالسی وجود دارد، باید نوع مناسب RCBO بر اساس مشخصات بار انتخاب شود.
جدول مشخصات فنی
| مشخصه | مقدار |
|---|---|
| برند | Schneider Electric |
| سری | Acti 9 iDPN N Vigi |
| مدل / کد محصول | A9D31616 |
| نوع تجهیز | RCBO / کلید محافظ جان ترکیبی |
| تعداد پل | 1P+N |
| جریان نامی | 16 A |
| منحنی قطع | C Curve |
| قدرت قطع اتصال کوتاه | 6000 A / 6 kA |
| حساسیت جریان نشتی | 30 mA |
| نوع حفاظت نشتی | Type AC |
| حفاظت در برابر اضافهبار | دارد |
| حفاظت در برابر اتصال کوتاه | دارد |
| حفاظت در برابر برقگرفتگی | دارد |
| استانداردهای ایزولاسیون | IEC 61009-1 و IEC 61009-2-1 |
| نشانگر خطای زمین | نشانگر مکانیکی قرمز |
| خانواده محصول | Acti 9 iDPN Vigi |
موارد کاربرد
- حفاظت مدارهای روشنایی و پریز در ساختمانها
- تابلوهای برق واحدهای مسکونی و تجاری
- مدارهای تکفاز با جریان نامی تا 16 آمپر
- حفاظت همزمان مدار و کاربر در یک تجهیز
- تابلوهای توزیع با فضای محدود
- مدارهایی که حفاظت نشتی 30mA و Type AC برای آنها مناسب است
نقاط قوت
- ترکیب محافظ جان + کلید مینیاتوری در یک تجهیز
- حساسیت 30mA برای حفاظت افراد
- قدرت قطع 6kA
- ابعاد و طراحی مناسب برای تابلوهای توزیع
- منحنی قطع C مناسب برای بسیاری از بارهای عمومی
- نصب و سیمکشی ساده با ترمینالهای یکپارچه
- دارای نشانگر مکانیکی خطای زمین
- محصولی از خانواده شناختهشده Acti 9 اشنایدر
نقاط ضعف
- Type AC بودن آن، استفاده از این مدل را برای برخی بارهای الکترونیکی مدرن محدود میکند؛ در این کاربردها ممکن است RCBO با Type A انتخاب مناسبتری باشد.
- جریان نامی 16 آمپر برای مدارهای با بار بالاتر کافی نیست و باید مدل متناسب با جریان طراحی انتخاب شود.
جمعبندی
A9D31616 یک محافظ جان ترکیبی یا RCBO با مشخصات 16 آمپر، منحنی C، قدرت قطع 6kA و حساسیت 30mA است که حفاظت در برابر اضافهبار، اتصال کوتاه و جریان نشتی را در یک تجهیز فراهم میکند. این محصول برای مدارهای تکفاز عمومی انتخابی کاربردی است
