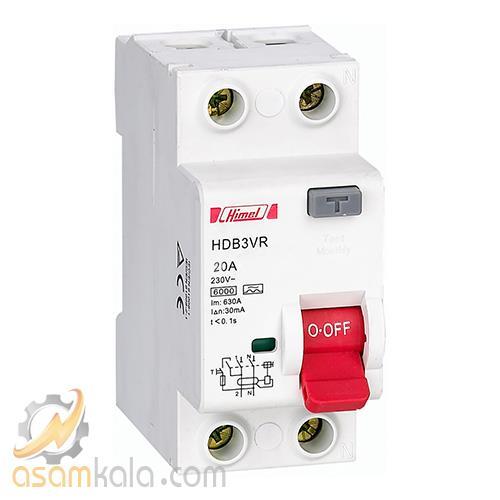

بررسی کلید نشتی جریان هیمل HDB3VR220SC دو پل 20 آمپر
کلید نشتی جریان هیمل مدل HDB3VR220SC با جریان نامی 20 آمپر و حساسیت قطع 30 میلی‌آمپر، از نوع RCCB کلاس AC بوده و برای حفاظت در برابر نشتی جریان در مدارهای تک‌فاز طراحی شده است. این مدل با ولتاژ کاری 230 ولت و ولتاژ عایقی 500 ولت، روی ریل DIN نصب می‌شود و با ابعاد استاندارد خود (78.5×36×70 میلی‌متر) در تابلوهای برق خانگی و صنعتی جای‌گیری مناسبی دارد. نشانگر مکانیکی خطا، ترمینال‌های قابل اتصال تا 25 میلی‌متر مربع و گشتاور سفت‌کاری 2 تا 4.5 نیوتن‌متر از ویژگی‌های فنی این محصول هستند.
این کلید فاقد حفاظت اضافه‌بار بوده و صرفاً برای قطع جریان نشتی طراحی شده است. با دوام مکانیکی 2000 سیکل و دوام الکتریکی 1000 سیکل، عملکرد قابل‌اعتمادی در طول زمان ارائه می‌دهد. استاندارد EN/IEC 61008-1 و گواهی‌های CE، TÜV و CB، تضمین‌کننده کیفیت ساخت و ایمنی عملکرد آن هستند. طراحی مقاوم در برابر آتش و مناسب برای شرایط گرمسیری، این مدل را برای محیط‌های متنوع قابل استفاده می‌سازد.
جدول مشخصات فنی
| ویژگی | مقدار |
|---|---|
| جریان نامی | 20 آمپر |
| حساسیت نشتی جریان | 30 میلی‌آمپر |
| تعداد پل | 2 پل |
| کلاس حفاظت نشتی جریان | AC |
| ولتاژ کاری | 230 ولت AC |
| ولتاژ عایقی | 500 ولت |
| دوام مکانیکی | 2000 سیکل |
| دوام الکتریکی | 1000 سیکل |
| ابعاد (ارتفاع × عرض × عمق) | 78.5 × 36 × 70 میلی‌متر |
| استانداردها | EN/IEC 61008-1، CE، TÜV، CB |
موارد کاربرد
-
تابلوهای برق ساختمان‌های مسکونی و اداری
-
حفاظت جان در مدارهای روشنایی و پریزها
-
ایمنی در برابر تماس مستقیم و غیرمستقیم با برق
-
مناسب برای محیط‌های گرمسیری و با درجه آلودگی 2
نقاط قوت و نقاط ضعف
نقاط قوت:
-
حساسیت بالا در قطع جریان نشتی (30mA)
-
ابعاد مناسب برای نصب در تابلوهای فشرده
-
گواهی‌های بین‌المللی معتبر
-
دوام مکانیکی و الکتریکی قابل‌قبول
نقاط ضعف:
-
فاقد حفاظت اضافه‌بار و اتصال کوتاه
-
محدود به مدارهای تک‌فاز با جریان متوسط
جدول مقایسه با مدل‌های مشابه
| مدل | جریان نامی | حساسیت نشتی | نوع | تعداد پل | حفاظت اضافه‌بار |
|---|---|---|---|---|---|
| HDB3VR220SC | 20A | 30mA | RCCB | 2P | ندارد |
| HDB3LE2C20 | 20A | 30mA | RCBO | 2P | دارد |
| HDB3VR216SC | 16A | 30mA | RCCB | 2P | ندارد |
| HDB3LE4C32 | 32A | 30mA | RCBO | 4P | دارد |
جمع‌بندی
کلید HDB3VR220SC هیمل با طراحی دقیق و عملکرد مطمئن، گزینه‌ای مناسب برای حفاظت جان در مدارهای تک‌فاز با جریان متوسط است. اگرچه فاقد حفاظت اضافه‌بار است، اما در نقش محافظ نشتی جریان عملکردی سریع و دقیق دارد و با استانداردهای بین‌المللی، ایمنی را در محیط‌های خانگی و صنعتی تضمین می‌کند.
با آسام‌کالا، ایمنی برق را با محصولات اصل هیمل تضمین کنید. خرید سریع و مطمئن از Www.AsamKala.Com
