بررسی کلید حرارتی اشنایدر GV2ME32
کلید حرارتی GV2ME32 از سری TeSys GV2 شرکت Schneider Electric، یک تجهیز حفاظتی قدرتمند برای موتورهای سه‌فاز صنعتی با جریان نامی بالا است. این مدل با رنج جریان قابل تنظیم 24 تا 32 آمپر، مناسب برای موتورهایی تا توان حدود 15 کیلووات در ولتاژ 400 ولت طراحی شده است. عملکرد حفاظتی آن بر پایه تکنولوژی TM-D (حرارتی-مغناطیسی) است که در برابر اضافه‌بار و اتصال کوتاه واکنش سریع و دقیق دارد. طراحی سه‌پل، ابعاد جمع‌وجور، و قابلیت نصب روی ریل DIN باعث شده تا در تابلوهای برق صنعتی به‌راحتی قابل استفاده باشد.

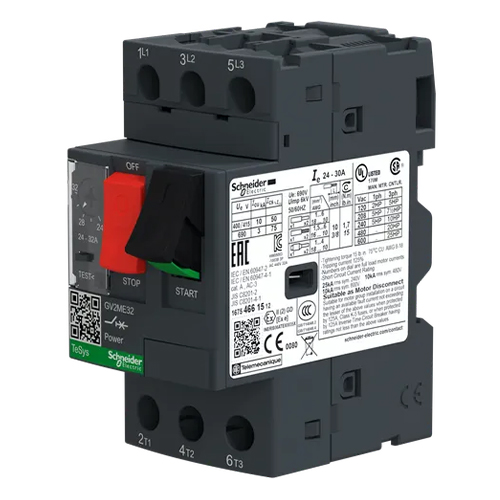

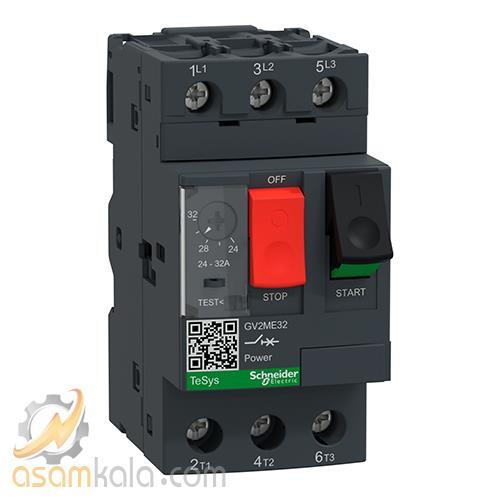

از نظر ساختاری، این کلید دارای دکمه‌های START و STOP، پیچ تنظیم جریان، و ترمینال‌های مشخص برای ورودی و خروجی است. جریان تریپ مغناطیسی آن حدود 416 آمپر است که در صورت بروز اتصال کوتاه، مدار را به‌صورت آنی قطع می‌کند. همچنین امکان افزودن کنتاکت‌های کمکی مانند GVAE11 و GVAN11 وجود دارد که قابلیت‌های کنترلی بیشتری را فراهم می‌کند. این مدل با استانداردهای بین‌المللی مطابقت دارد و در محیط‌های صنعتی با شرایط سخت عملکرد قابل اعتمادی دارد2.
جدول مشخصات فنی GV2ME32
| ویژگی | مقدار / توضیح |
|---|---|
| مدل | GV2ME32 |
| رنج جریان قابل تنظیم | 24 تا 32 آمپر |
| جریان تریپ مغناطیسی | 416 آمپر |
| تعداد پل | 3P |
| نوع حفاظت | حرارتی-مغناطیسی (TM-D) |
| ولتاژ نامی عملیاتی | تا 690 ولت AC |
| قدرت قطع | 100 کیلوآمپر |
| ابعاد | 89 × 45 × 78.5 میلی‌متر |
| قابلیت نصب کنتاکت کمکی | دارد (GVAE11، GVAN11) |
| کشور سازنده | فرانسه |
جدول موارد کاربرد
| کاربرد اصلی | توضیحات |
|---|---|
| حفاظت موتورهای سه‌فاز | جلوگیری از آسیب در برابر اضافه‌بار و اتصال کوتاه |
| تابلوهای برق صنعتی | مناسب برای نصب در تابلوهای کنترل و توزیع برق |
| سیستم‌های پمپ و فن | حفاظت دقیق در برابر نوسانات جریان و بار زیاد |
| خطوط تولید و اتوماسیون | قابل استفاده در مدارهای فرمان و قدرت موتور |
| تجهیزات تهویه صنعتی | کنترل و محافظت از کمپرسورها و فن‌های بزرگ |
.jpg)
نقاط قوت و نقاط ضعف
نقاط قوت:
-
عملکرد دقیق در برابر اضافه‌بار و اتصال کوتاه
-
طراحی فشرده و نصب آسان روی ریل DIN
-
قابلیت افزودن کنتاکت‌های کمکی برای کنترل پیشرفته
-
قدرت قطع بالا (100kA) برای ایمنی بیشتر
-
تطابق با استانداردهای بین‌المللی
نقاط ضعف:
-
فاقد نمایشگر دیجیتال یا قابلیت ارتباط با PLC
-
فقط مناسب برای جریان‌های متوسط؛ برای جریان‌های بالاتر باید از سری‌های دیگر استفاده شود
-
قیمت نسبتاً بالاتر نسبت به برندهای متفرقه
.png)
جمع‌بندی نهایی
کلید حرارتی اشنایدر GV2ME32 یک انتخاب حرفه‌ای برای حفاظت موتورهای صنعتی در رنج جریان بالا است. با ترکیب حفاظت حرارتی و مغناطیسی، قدرت قطع بالا، و طراحی مقاوم، این مدل ایمنی و کارایی را در محیط‌های صنعتی تضمین می‌کند. اگر به دنبال تجهیزی قابل اعتماد برای حفاظت موتورهای سه‌فاز تا 32 آمپر هستید، GV2ME32 از برند معتبر Schneider Electric گزینه‌ای مطمئن و بادوام خواهد بود.
