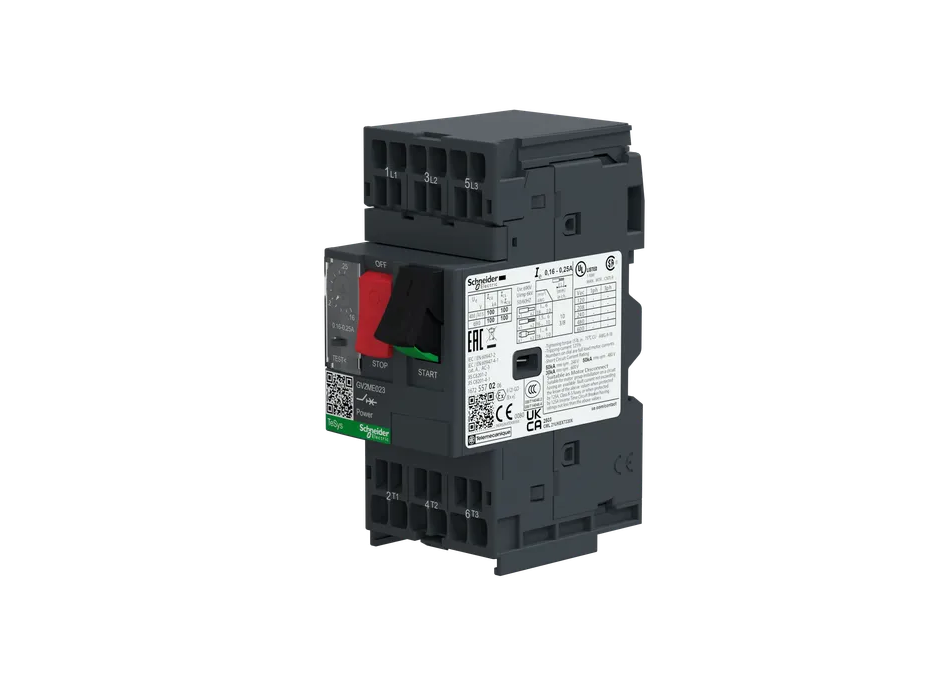

بررسی کلید حرارتی اشنایدر مدل GV2ME23
کلید حرارتی اشنایدر مدل GV2ME23 با رنج جریان تنظیم‌شونده ۱۷ تا ۲۳ آمپر، یکی از قدرتمندترین مدل‌های سری TeSys GV2 برای حفاظت موتورهای سه‌فاز صنعتی محسوب می‌شود. این کلید با مکانیزم تریپ حرارتی-مغناطیسی (TM-D) و جریان تریپ مغناطیسی حدود ۳۲۷ آمپر، عملکردی سریع و قابل اعتماد در برابر اضافه‌بار، اتصال کوتاه، افت ولتاژ و نقص فاز ارائه می‌دهد. طراحی فشرده، نصب آسان روی ریل DIN، و قابلیت قطع مستقیم مدار قدرت، آن را برای تابلوهای برق صنعتی، ماشین‌آلات تولیدی، و سیستم‌های تهویه مطبوع بسیار مناسب کرده است. این مدل با استانداردهای بین‌المللی IEC 60947-2 و IEC 60947-4-1 مطابقت دارد و برای موتورهایی با توان تا ۹ کیلووات در ۴۰۰ ولت طراحی شده است.
GV2ME23 با تجهیزات جانبی مانند کنتاکت کمکی GVAE11، بوبین شنت GVAX و رله قطع ولتاژ GVAXU سازگار است و امکان توسعه عملکرد کنترلی را فراهم می‌سازد. این کلید به‌عنوان یک MPCB (Motor Protection Circuit Breaker)، می‌تواند جایگزین سه قطعه اصلی در مدار حفاظت موتور شود: فیوز، بی‌متال و کلید زیر بار. دوام مکانیکی بالا تا ۱۰۰,۰۰۰ سیکل، قابلیت قطع زیر بار، و حساسیت به خطاهای فاز از ویژگی‌های برجسته آن است. در صنایع نفت، گاز، خودروسازی، تهویه مطبوع و خطوط تولید متوسط، GV2ME23 انتخابی حرفه‌ای و قابل اعتماد برای حفاظت موتورهای الکتریکی است.
جدول مشخصات فنی GV2ME23
| مشخصه | مقدار / توضیح |
|---|---|
| کد فنی محصول | GV2ME23 |
| رنج جریان تنظیم‌شونده | 17 تا 23 آمپر |
| جریان تریپ مغناطیسی | 327 آمپر |
| توان موتور قابل پشتیبانی | تا 9 کیلووات در 400V |
| تعداد پل‌ها | 3P (سه‌فاز) |
| نوع حفاظت | حرارتی-مغناطیسی (TM-D) |
| ولتاژ کاری | تا 690 ولت AC |
| فرکانس کاری | 50/60 هرتز |
| ولتاژ ضربه نامی | 6 کیلوولت |
| درجه حفاظت بدنه | IP20 |
| ابعاد فیزیکی | 89 × 45 × 78.5 میلی‌متر |
| وزن تقریبی | 0.26 کیلوگرم |
| دوام مکانیکی | 100,000 بار قطع و وصل |
| استاندارد ساخت | IEC 60947-2 / IEC 60947-4-1 |
| کشور سازنده | فرانسه |
موارد کاربرد GV2ME23
| حوزه کاربرد | توضیحات فنی و عملیاتی |
|---|---|
| موتورهای سه‌فاز صنعتی | مناسب برای موتورهایی با توان تا 9 کیلووات در 400 ولت، مانند پمپ‌ها، فن‌ها و کمپرسورها |
| تابلو برق صنعتی متوسط | نصب روی ریل DIN، مناسب برای تابلوهایی با فضای محدود و نیاز به حفاظت دقیق |
| سیستم‌های تهویه مطبوع | حفاظت از تجهیزات سرمایشی و تهویه در برابر اضافه‌بار و اتصال کوتاه |
| صنایع نفت، گاز و خودرو | حفاظت موتورهای الکتریکی در سیستم‌های کنترل و فرآیندهای حساس |
| خطوط تولید متوسط | کاربرد در ماشین‌آلات، نوار نقاله‌ها و تجهیزات اتوماسیون با جریان متوسط |
| مدارهای فرمان دستی | استفاده به‌عنوان کلید راه‌انداز دستی با قابلیت قطع و وصل مستقیم مدار قدرت |
.jpg)
نقاط قوت GV2ME23
-
حفاظت ترکیبی حرارتی و مغناطیسی با واکنش سریع در برابر خطاهای الکتریکی
-
قدرت قطع بالا تا 100kA و ایمنی بالا در برابر جریان‌های هجومی
-
طراحی فشرده، نصب آسان و دوام مکانیکی بالا
-
سازگاری با تجهیزات جانبی برای توسعه عملکرد کنترلی
-
ساخت فرانسه با استانداردهای بین‌المللی IEC
نقاط ضعف GV2ME23
-
فاقد نمایشگر وضعیت یا نشانگر خطا
-
نیاز به تنظیم دستی دقیق جریان با دقت فنی بالا
-
حساسیت عملکرد در شرایط دمایی ناپایدار یا محیط‌های پرنوسان
-
محدود به موتورهای با توان متوسط؛ برای توان‌های بالاتر باید از سری GV3 یا GV7 استفاده شود
.png)
جمع‌بندی نهایی
کلید حرارتی اشنایدر مدل GV2ME23 با رنج جریان ۱۷ تا ۲۳ آمپر، انتخابی حرفه‌ای برای حفاظت موتورهای سه‌فاز تا توان ۹ کیلووات در برابر اضافه‌بار، اتصال کوتاه و خطاهای فاز است. طراحی فشرده، قدرت قطع بالا، و سازگاری با تجهیزات جانبی، آن را برای تابلوهای برق صنعتی، سیستم‌های تهویه، و خطوط تولید متوسط بسیار مناسب کرده است. با وجود محدودیت در توان قابل پشتیبانی و نبود نشانگر وضعیت، این مدل با کیفیت ساخت بالا و عملکرد ایمن، گزینه‌ای قابل اعتماد برای پروژه‌هایی با جریان متوسط محسوب می‌شود.
