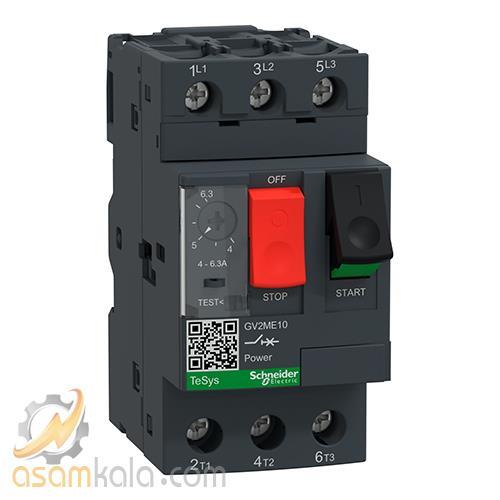

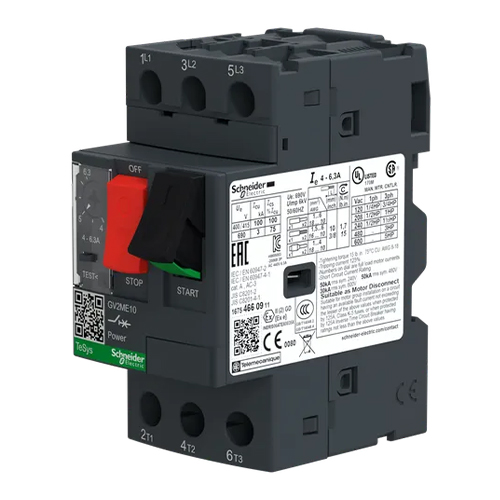

بررسی کلید حرارتی اشنایدر مدل GV2ME10
کلید حرارتی اشنایدر مدل GV2ME10 با رنج جریان تنظیم‌شونده ۴ تا ۶٫۳ آمپر، یکی از مدل‌های پرکاربرد سری TeSys GV2 محسوب می‌شود که برای حفاظت موتورهای سه‌فاز در برابر اضافه‌بار، اتصال کوتاه، و نقصان جریان طراحی شده است. این مدل با مکانیزم تریپ حرارتی-مغناطیسی (TM-D) و جریان تریپ مغناطیسی حدود ۷۸ آمپر، واکنش سریع و مطمئنی در شرایط خطا دارد و با قدرت قطع بالا تا ۱۰۰kA در ولتاژ ۴۰۰ ولت، ایمنی قابل توجهی را در مدارهای قدرت فراهم می‌کند. طراحی فشرده، نصب آسان روی ریل DIN، و قابلیت قطع مستقیم مدار قدرت، آن را برای تابلوهای برق صنعتی، سیستم‌های تهویه، و تجهیزات اتوماسیون بسیار مناسب کرده است.
GV2ME10 برای موتورهایی با توان حدود ۲٫۲ کیلووات در ۴۰۰ ولت طراحی شده و با استانداردهای بین‌المللی IEC 60947-2 و IEC 60947-4-1 مطابقت دارد. این کلید به‌عنوان یک MPCB (Motor Protection Circuit Breaker)، می‌تواند جایگزین فیوز، بی‌متال و کلید زیر بار شود و ایمنی کامل مدار را تضمین کند. همچنین با تجهیزات جانبی مانند کنتاکت کمکی GVAE11، بوبین شنت GVAX، و رله قطع ولتاژ GVAXU سازگار است. دوام مکانیکی بالا تا ۱۰۰,۰۰۰ سیکل، قابلیت قطع زیر بار، و حساسیت به خطاهای فاز از دیگر ویژگی‌های برجسته آن است که باعث شده در صنایع تولیدی، نفت و گاز، خودروسازی و سیستم‌های تهویه مطبوع کاربرد گسترده‌ای داشته باشد.
جدول مشخصات فنی GV2ME10
| مشخصه | مقدار / توضیح |
|---|---|
| کد فنی محصول | GV2ME10 |
| رنج جریان تنظیم‌شونده | 4 تا 6.3 آمپر |
| جریان تریپ مغناطیسی | 78 آمپر |
| توان موتور قابل پشتیبانی | تا 2.2 کیلووات در 400V |
| تعداد پل‌ها | 3P (سه‌فاز) |
| نوع حفاظت | حرارتی-مغناطیسی (TM-D) |
| ولتاژ کاری | تا 690 ولت AC |
| فرکانس کاری | 50/60 هرتز |
| ولتاژ ضربه نامی | 6 کیلوولت |
| درجه حفاظت بدنه | IP20 |
| ابعاد فیزیکی | 89 × 45 × 78.5 میلی‌متر |
| وزن تقریبی | 0.26 کیلوگرم |
| دوام مکانیکی | 100,000 بار قطع و وصل |
| استاندارد ساخت | IEC 60947-2 / IEC 60947-4-1 |
| کشور سازنده | فرانسه |
موارد کاربرد GV2ME10
| حوزه کاربرد | توضیحات فنی و عملیاتی |
|---|---|
| موتورهای سه‌فاز صنعتی | مناسب برای موتورهایی با توان 2.2 کیلووات در 400 ولت، مانند پمپ‌ها، فن‌ها و کمپرسورها |
| تابلو برق صنعتی سبک | نصب آسان روی ریل DIN، مناسب برای تابلوهایی با فضای محدود و نیاز به حفاظت دقیق |
| سیستم‌های تهویه مطبوع | حفاظت از تجهیزات سرمایشی و تهویه در برابر اضافه‌بار و اتصال کوتاه |
| صنایع نفت، گاز و خودرو | حفاظت موتورهای الکتریکی در سیستم‌های کنترل و فرآیندهای حساس |
| خطوط تولید سبک و متوسط | کاربرد در ماشین‌آلات، نوار نقاله‌ها و تجهیزات اتوماسیون با جریان متوسط |
| مدارهای فرمان دستی | استفاده به‌عنوان کلید راه‌انداز دستی با قابلیت قطع و وصل مستقیم مدار قدرت |
.jpg)
نقاط قوت GV2ME10
-
حفاظت ترکیبی حرارتی و مغناطیسی با واکنش سریع در برابر خطاهای الکتریکی
-
قدرت قطع بالا تا 100kA و ایمنی بالا در برابر جریان‌های هجومی
-
طراحی فشرده، نصب آسان و دوام مکانیکی بالا
-
سازگاری با تجهیزات جانبی برای توسعه عملکرد کنترلی
-
ساخت فرانسه با استانداردهای بین‌المللی IEC
نقاط ضعف GV2ME10
-
فاقد نمایشگر وضعیت یا نشانگر خطا
-
نیاز به تنظیم دستی دقیق جریان با دقت فنی بالا
-
حساسیت عملکرد در شرایط دمایی ناپایدار یا محیط‌های پرنوسان
-
محدود به موتورهای با توان متوسط؛ برای توان‌های بالاتر باید از سری GV3 یا GV7 استفاده شود
.png)
جمع‌بندی نهایی
کلید حرارتی اشنایدر مدل GV2ME10 با رنج جریان ۴ تا ۶٫۳ آمپر، انتخابی حرفه‌ای برای حفاظت موتورهای سه‌فاز تا توان ۲٫۲ کیلووات در برابر اضافه‌بار، اتصال کوتاه و خطاهای فاز است. طراحی فشرده، قدرت قطع بالا، و سازگاری با تجهیزات جانبی، آن را برای تابلوهای برق صنعتی، سیستم‌های تهویه، و خطوط تولید سبک بسیار مناسب کرده است. با وجود محدودیت در توان قابل پشتیبانی و نبود نشانگر وضعیت، این مدل با کیفیت ساخت بالا و عملکرد ایمن، گزینه‌ای قابل اعتماد برای پروژه‌هایی با جریان متوسط محسوب می‌شود.
