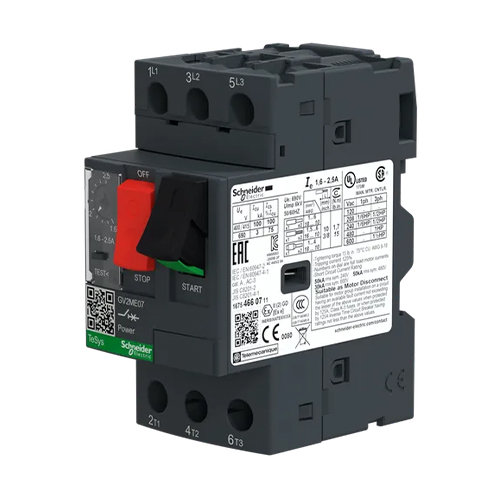

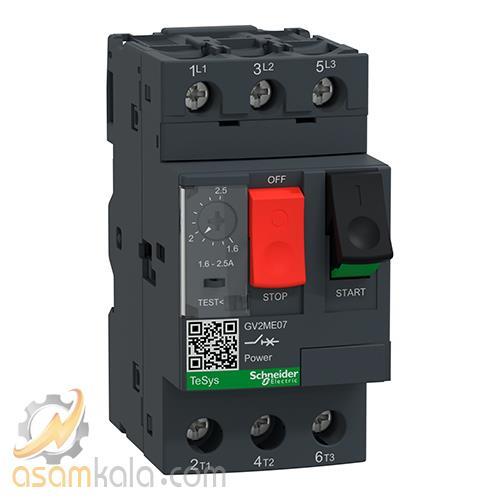

بررسی کلید حرارتی اشنایدر مدل GV2ME07
کلید حرارتی اشنایدر مدل GV2ME07 با رنج جریان تنظیم‌شونده 1.6 تا 2.5 آمپر، یکی از پرکاربردترین تجهیزات حفاظتی در صنعت برق محسوب می‌شود. این مدل با تکنولوژی تریپ TM-D، حفاظت حرارتی در برابر اضافه‌بار و حفاظت مغناطیسی در برابر اتصال کوتاه را به‌صورت ترکیبی ارائه می‌دهد. جریان تریپ مغناطیسی آن حدود 33.5 آمپر است که برای جلوگیری از آسیب‌های ناشی از جریان‌های هجومی بسیار مؤثر عمل می‌کند. طراحی فشرده، نصب آسان روی ریل DIN، و قابلیت قطع مستقیم مدار قدرت، این کلید را برای تابلوهای برق صنعتی، سیستم‌های تهویه، و تجهیزات ابزار دقیق بسیار مناسب کرده است.
GV2ME07 برای موتورهایی با توان حدود 0.75 کیلووات در ولتاژ 400 ولت طراحی شده و با استانداردهای بین‌المللی مانند IEC 60947-2 و IEC 60947-4-1 مطابقت دارد. این مدل دارای شستی قطع و وصل دستی، قابلیت تنظیم دقیق جریان، و سازگاری با تجهیزات جانبی مانند کنتاکت کمکی، بوبین شنت و رله قطع ولتاژ است. دوام مکانیکی بالا تا 100,000 سیکل، درجه حفاظت IP20، و مقاومت در برابر شوک و لرزش از دیگر ویژگی‌های برجسته آن است که باعث شده در پروژه‌های صنعتی سبک و متوسط، انتخابی قابل اعتماد باشد.
جدول مشخصات فنی GV2ME07
| مشخصه | مقدار / توضیح |
|---|---|
| کد فنی محصول | GV2ME07 |
| رنج جریان تنظیم‌شونده | 1.6 تا 2.5 آمپر |
| جریان تریپ مغناطیسی | 33.5 آمپر |
| توان موتور قابل پشتیبانی | تا 0.75 کیلووات در 400V |
| تعداد پل‌ها | 3P (سه‌فاز) |
| نوع حفاظت | حرارتی-مغناطیسی (TM-D) |
| ولتاژ کاری | تا 690 ولت AC |
| ولتاژ ضربه نامی | 6 کیلوولت |
| درجه حفاظت بدنه | IP20 |
| ابعاد فیزیکی | 89 × 45 × 78.5 میلی‌متر |
| وزن تقریبی | 0.26 کیلوگرم |
| دوام مکانیکی | 100,000 بار قطع و وصل |
| استاندارد ساخت | IEC 60947-2 / IEC 60947-4-1 |
| کشور سازنده | فرانسه |
موارد کاربرد GV2ME07
| حوزه کاربرد | توضیحات فنی و عملیاتی |
|---|---|
| موتورهای سه‌فاز کوچک | مناسب برای موتورهایی با توان حدود 0.75 کیلووات در 400 ولت، مانند فن‌ها و پمپ‌های سبک صنعتی |
| تابلو برق صنعتی سبک | نصب آسان روی ریل DIN، مناسب برای تابلوهایی با فضای محدود و نیاز به حفاظت دقیق |
| سیستم‌های تهویه مطبوع | حفاظت از فن‌های تهویه، دمنده‌ها و تجهیزات سرمایشی با جریان پایین |
| تجهیزات ابزار دقیق | مناسب برای موتورهای ظریف در دستگاه‌های آزمایشگاهی، تست و کالیبراسیون |
| خطوط تولید سبک | کاربرد در ماشین‌آلات کوچک، نوار نقاله‌های کم‌مصرف و تجهیزات اتوماسیون با جریان محدود |
| مدارهای فرمان دستی | استفاده به‌عنوان کلید راه‌انداز دستی با قابلیت قطع و وصل مستقیم مدار قدرت |
.jpg)
نقاط قوت GV2ME07
-
حفاظت ترکیبی حرارتی و مغناطیسی با واکنش سریع در برابر خطاهای الکتریکی
-
قدرت قطع بالا تا 100kA و ایمنی بالا در برابر جریان‌های هجومی
-
طراحی فشرده، نصب آسان و دوام مکانیکی بالا
-
سازگاری با تجهیزات جانبی برای توسعه عملکرد کنترلی
-
ساخت فرانسه با استانداردهای بین‌المللی IEC
نقاط ضعف GV2ME07
-
محدوده جریان محدود؛ فقط مناسب برای موتورهای کوچک
-
فاقد نمایشگر وضعیت یا نشانگر خطا
-
نیاز به تنظیم دستی دقیق جریان با دقت فنی بالا
-
حساسیت عملکرد در شرایط دمایی ناپایدار یا محیط‌های پرنوسان
.png)
جمع‌بندی نهایی
کلید حرارتی اشنایدر مدل GV2ME07 با رنج جریان 1.6 تا 2.5 آمپر، انتخابی حرفه‌ای برای حفاظت موتورهای سه‌فاز کوچک در برابر اضافه‌بار و اتصال کوتاه است. طراحی فشرده، قدرت قطع بالا، و سازگاری با تجهیزات جانبی، آن را برای تابلوهای برق صنعتی، سیستم‌های تهویه، و تجهیزات ابزار دقیق بسیار مناسب کرده است. با وجود محدودیت در توان قابل پشتیبانی و نبود نشانگر وضعیت، این مدل با کیفیت ساخت بالا و عملکرد ایمن، گزینه‌ای قابل اعتماد برای پروژه‌هایی با جریان پایین محسوب می‌شود.
