خرید کلید حرارتی اشنایدر مدل GV2ME05 سری TeSys GV2

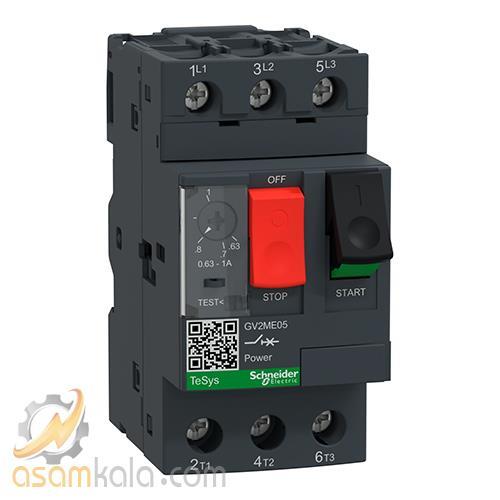

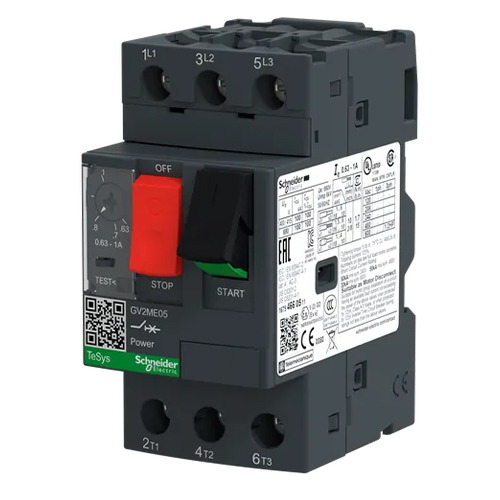

کلید حرارتی اشنایدر مدل GV2ME05

Schneider MPCB GV2ME05

بررسی کلید حرارتی اشنایدر مدل GV2ME05

کلید حرارتی اشنایدر GV2ME05 با رنج جریان تنظیم‌شونده ۰٫۶۳ تا ۱ آمپر، یکی از مدل‌های دقیق و قابل اعتماد سری GV2 برای حفاظت موتورهای سه‌فاز کوچک است. این مدل با واحد تریپ TM-D، حفاظت ترکیبی حرارتی و مغناطیسی را ارائه می‌دهد؛ به‌طوری‌که در برابر اضافه‌بار و اتصال کوتاه واکنش سریع و مؤثری دارد. جریان تریپ مغناطیسی آن ۱۳ آمپر است که برای جلوگیری از آسیب‌های ناشی از اتصال کوتاه در موتورهای حساس بسیار مناسب است. طراحی فشرده، نصب آسان روی ریل DIN، و قابلیت قطع مستقیم مدار قدرت، این کلید را برای تابلوهای برق صنعتی، سیستم‌های تهویه، و تجهیزات ابزار دقیق ایده‌آل کرده است.

GV2ME05 همچنین با تجهیزات جانبی مانند کنتاکت کمکی GVAE11، بوبین شنت GVAX و رله قطع ولتاژ GVAXU سازگار است و امکان توسعه عملکرد کنترلی را فراهم می‌کند. این مدل برای موتورهایی با توان حدود ۰٫۲۵ کیلووات در ۴۰۰ ولت مناسب بوده و در پروژه‌هایی با جریان پایین و نیاز به حفاظت دقیق، عملکردی قابل اعتماد دارد. برخلاف بی‌متال‌ها که فقط مدار فرمان را قطع می‌کنند، GV2ME05 مستقیماً مدار قدرت را قطع کرده و ایمنی بالاتری ارائه می‌دهد. کیفیت ساخت بالا، تطابق با استاندارد IEC 60947-2، و دوام مکانیکی تا ۱۰۰,۰۰۰ بار قطع و وصل، این کلید را به گزینه‌ای حرفه‌ای برای مهندسین برق و طراحان تابلو تبدیل کرده است.

جدول مشخصات فنی کلید حرارتی GV2ME05

مشخصه	مقدار / توضیح
کد فنی محصول	GV2ME05
رنج جریان تنظیم‌شونده	0.63 تا 1 آمپر
جریان تریپ مغناطیسی	13 آمپر
تعداد پل‌ها	3P (سه‌فاز)
نوع حفاظت	حرارتی-مغناطیسی (TM-D)
ولتاژ کاری	تا 690 ولت AC
فرکانس کاری	50/60 هرتز
ولتاژ ضربه نامی (Uimp)	6 کیلوولت
ولتاژ عایق نامی (Ui)	690 ولت
نوع کنترل	شستی قطع/وصل دستی
ابعاد فیزیکی	89 × 45 × 78.5 میلی‌متر
وزن تقریبی	0.26 کیلوگرم
درجه حفاظت بدنه	IP20
دمای کاری مجاز	-25°C تا +60°C
دوام مکانیکی	100,000 بار قطع و وصل
استاندارد ساخت	IEC 60947-2
کشور سازنده	فرانسه
سازگاری جانبی	GVAE11 (کنتاکت کمکی)، GVAX (بوبین شنت)، GVAXU (رله قطع ولتاژ)
کاربرد اصلی	حفاظت موتورهای سه‌فاز کوچک تا 0.25 کیلووات در 400V

جدول موارد کاربرد کلید حرارتی GV2ME05

حوزه کاربرد	توضیحات فنی و عملیاتی
موتورهای سه‌فاز کوچک	مناسب برای موتورهایی با توان حدود ۰٫۲۵ کیلووات در ۴۰۰ ولت، مانند فن‌ها و پمپ‌های سبک صنعتی
تابلو برق صنعتی سبک	نصب آسان روی ریل DIN، مناسب برای تابلوهایی با فضای محدود و نیاز به حفاظت دقیق
سیستم‌های تهویه مطبوع	حفاظت از فن‌های تهویه، دمنده‌ها و تجهیزات سرمایشی با جریان پایین
تجهیزات ابزار دقیق	مناسب برای موتورهای ظریف در دستگاه‌های آزمایشگاهی، تست و کالیبراسیون
خطوط تولید سبک	کاربرد در ماشین‌آلات کوچک، نوار نقاله‌های کم‌مصرف و تجهیزات اتوماسیون با جریان محدود
مدارهای فرمان دستی	استفاده به‌عنوان کلید راه‌انداز دستی با قابلیت قطع و وصل مستقیم مدار قدرت
پروژه‌های ساختمانی	حفاظت تجهیزات مکانیکی با موتورهای کوچک در سیستم‌های تهویه، پمپ‌های آب و فن‌های سقفی

نقاط قوت GV2ME05

حفاظت ترکیبی حرارتی-مغناطیسی محافظت هم‌زمان در برابر اضافه‌بار و اتصال کوتاه، بدون نیاز به فیوز یا بی‌متال جداگانه.
تنظیم دقیق جریان امکان تنظیم جریان در بازه ۰٫۶۳ تا ۱ آمپر، مناسب برای موتورهای کوچک با توان حدود ۰٫۲۵ کیلووات.
قطع مستقیم مدار قدرت برخلاف بی‌متال‌ها که فقط مدار فرمان را قطع می‌کنند، این کلید مدار قدرت را قطع می‌کند و ایمنی بیشتری فراهم می‌سازد.
طراحی فشرده و نصب آسان ابعاد کوچک و نصب روی ریل DIN، مناسب برای تابلوهای برق با فضای محدود.
سازگاری با تجهیزات جانبی قابلیت افزودن کنتاکت کمکی، بوبین شنت، و رله قطع ولتاژ برای توسعه عملکرد کنترلی.
کیفیت ساخت بالا و دوام مکانیکی ساخت فرانسه با استاندارد IEC 60947-2 و عمر مکانیکی تا 100,000 بار قطع و وصل.

نقاط ضعف GV2ME05

محدوده جریان محدود فقط مناسب برای موتورهای بسیار کوچک؛ برای توان‌های بالاتر باید از مدل‌های دیگر سری GV2 یا GV3 استفاده شود.
فاقد نمایشگر وضعیت یا نشانگر خطا فقط دارای شستی قطع/وصل دستی؛ برای تشخیص خطا نیاز به بررسی دستی دارد.
نیاز به تنظیم دستی دقیق جریان تنظیم جریان نیازمند دقت فنی؛ اشتباه در تنظیم ممکن است منجر به تریپ ناخواسته یا حفاظت ناقص شود.
حساسیت به شرایط محیطی عملکرد بی‌متال داخلی ممکن است در دماهای بالا یا نوسانات شدید محیطی دچار خطا

جمع بندی نهایی

کلید حرارتی اشنایدر مدل GV2ME05 با رنج جریان ۰٫۶۳ تا ۱ آمپر، گزینه‌ای مطمئن برای حفاظت موتورهای سه‌فاز کوچک تا توان حدود ۰٫۲۵ کیلووات در برابر اضافه‌بار و اتصال کوتاه است. این مدل با طراحی فشرده، نصب آسان روی ریل DIN، و قابلیت قطع مستقیم مدار قدرت، در تابلوهای برق صنعتی، سیستم‌های تهویه، و تجهیزات ابزار دقیق کاربرد گسترده‌ای دارد. کیفیت ساخت بالا، دوام مکانیکی تا ۱۰۰,۰۰۰ بار، و سازگاری با تجهیزات جانبی مانند کنتاکت کمکی و بوبین شنت از نقاط قوت آن محسوب می‌شود، در حالی که محدودیت در توان قابل پشتیبانی و نبود نشانگر وضعیت پیشرفته از جمله نقاط ضعف آن است. برای پروژه‌هایی با جریان پایین و نیاز به حفاظت دقیق، GV2ME05 انتخابی حرفه‌ای و قابل اعتماد است که از طریق سایت آسام کالا با اطلاعات کامل و مشاوره تخصصی قابل تهیه می‌باشد.
