بررسی کلید حرارتی اشنایدر مدل GV2ME04

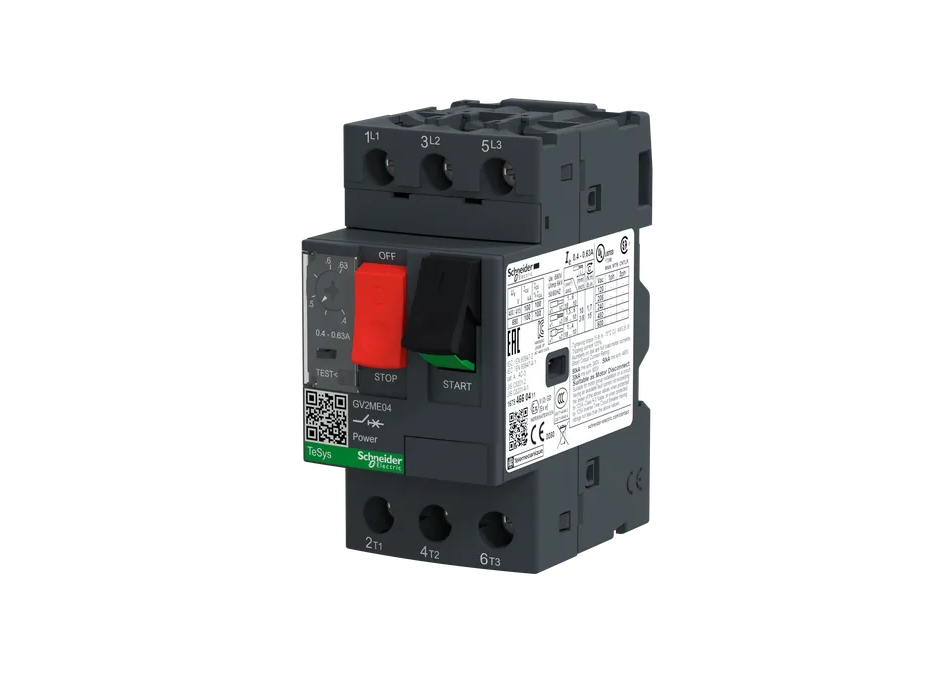

کلید حرارتی اشنایدر مدل GV2ME04 از سری TeSys GV2، با رنج جریان تنظیم‌شونده ۰٫۴ تا ۰٫۶۳ آمپر، برای حفاظت موتورهای سه‌فاز کوچک در برابر اضافه‌بار و اتصال کوتاه طراحی شده است. این مدل با تکنولوژی تریپ TM-D، عملکرد حرارتی و مغناطیسی را در یک دستگاه ترکیب می‌کند و با قدرت قطع بالا تا ۱۰۰kA در ولتاژهای مختلف، ایمنی قابل توجهی را در مدارهای قدرت فراهم می‌سازد. طراحی فشرده، نصب آسان روی ریل DIN، و قابلیت کنترل دستی از طریق شستی‌های Start و Stop، آن را برای تابلوهای برق صنعتی، سیستم‌های تهویه، و تجهیزات دقیق آزمایشگاهی بسیار مناسب کرده است.
GV2ME04 همچنین با تجهیزات جانبی مانند کنتاکت کمکی GVAE11 و بوبین شنت GVAX سازگار است و امکان توسعه عملکرد کنترلی را فراهم می‌کند. این کلید به‌عنوان یک MPCB (Motor Protection Circuit Breaker)، می‌تواند جایگزین سه قطعه اصلی در مدار حفاظت موتور شود: کلید زیر بار، فیوز، و رله حرارتی. عملکرد دقیق در برابر جریان‌های هجومی و خطاهای الکتریکی، دوام مکانیکی بالا، و تطابق با استاندارد IEC 60947-2 از نقاط قوت آن است.
.png)
جدول مشخصات فنی کلید حرارتی GV2ME04
| مشخصه | مقدار / توضیح |
|---|---|
| کد فنی محصول | GV2ME04 |
| رنج جریان تنظیم‌شونده | 0.4 تا 0.63 آمپر |
| جریان تریپ مغناطیسی | 8 آمپر |
| تعداد پل‌ها | 3P |
| نوع حفاظت | حرارتی-مغناطیسی (TM-D) |
| ولتاژ کاری | تا 690 ولت AC |
| فرکانس کاری | 50/60 هرتز |
| ولتاژ ضربه نامی | 6 کیلوولت |
| ولتاژ عایق نامی | 690 ولت |
| نوع کنترل | شستی قطع/وصل دستی |

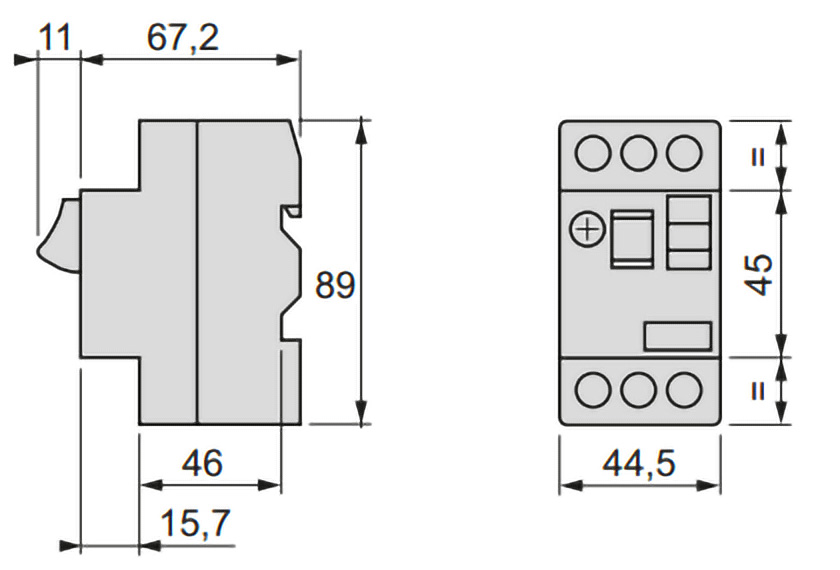

| ابعاد فیزیکی | 89 × 45 × 78.5 میلی‌متر |
| وزن تقریبی | 0.26 کیلوگرم |
| درجه حفاظت | IP20 |
| دمای کاری مجاز | -25°C تا +60°C |
| دوام مکانیکی | 100,000 بار قطع و وصل |
| استاندارد ساخت | IEC 60947-2 |
| کشور سازنده | فرانسه |
| سازگاری جانبی | GVAE11 (کنتاکت کمکی)، GVAX (بوبین شنت)، GVAXU (رله قطع ولتاژ) |
| کاربرد اصلی | حفاظت موتورهای سه‌فاز کوچک تا 0.18 کیلووات در 400V |
.jpg)
جدول موارد کاربرد کلید حرارتی GV2ME04
| حوزه کاربرد | توضیحات فنی و عملیاتی |
|---|---|
| موتورهای سه‌فاز کوچک | مناسب برای موتورهایی با توان حدود ۰٫۱۸ کیلووات در ۴۰۰ ولت، مانند فن‌ها و پمپ‌های سبک صنعتی |
| تابلو برق صنعتی | نصب آسان روی ریل DIN، مناسب برای تابلوهایی با فضای محدود و نیاز به حفاظت دقیق |
| سیستم‌های تهویه مطبوع | حفاظت از فن‌های تهویه، دمنده‌ها و تجهیزات سرمایشی با جریان پایین |
| تجهیزات ابزار دقیق | مناسب برای موتورهای ظریف در دستگاه‌های آزمایشگاهی، تست و کالیبراسیون |
| خطوط تولید سبک | کاربرد در ماشین‌آلات کوچک، نوار نقاله‌های کم‌مصرف و تجهیزات اتوماسیون با جریان محدود |
| مدارهای فرمان دستی | استفاده به‌عنوان کلید راه‌انداز دستی با قابلیت قطع و وصل مستقیم مدار قدرت |
| پروژه‌های ساختمانی | حفاظت تجهیزات مکانیکی با موتورهای کوچک در سیستم‌های تهویه، پمپ‌های آب و فن‌های سقفی |
نقاط قوت GV2ME04
-
حفاظت ترکیبی حرارتی-مغناطیسی (TM-D) محافظت هم‌زمان در برابر اضافه‌بار و اتصال کوتاه، بدون نیاز به فیوز یا رله حرارتی جداگانه.
-
قدرت قطع بالا تا 100kA ایمنی بالا در برابر جریان‌های هجومی و خطاهای شدید در ولتاژهای مختلف از 230 تا 690 ولت.
-
طراحی فشرده و نصب آسان ابعاد کوچک و نصب روی ریل DIN، مناسب برای تابلوهای برق با فضای محدود.
-
سازگاری با تجهیزات جانبی امکان افزودن کنتاکت کمکی GVAE11، بوبین شنت GVAX، و رله قطع ولتاژ GVAXU برای توسعه عملکرد کنترلی.
-
ساخت فرانسه با استاندارد IEC 60947-2 کیفیت ساخت بالا و دوام مکانیکی تا 100,000 بار قطع و وصل.
نقاط ضعف GV2ME04
-
محدوده جریان محدود (0.4 تا 0.63 آمپر) فقط مناسب برای موتورهای بسیار کوچک؛ برای توان‌های بالاتر باید از مدل‌های دیگر سری GV2 یا GV3 استفاده شود.
-
فاقد نمایشگر وضعیت یا نشانگر خطا فقط دارای شستی قطع و وصل دستی؛ برای تشخیص خطا نیاز به بررسی دستی دارد.
-
نیاز به تنظیم دستی دقیق جریان تنظیم جریان نیازمند دقت فنی بالا؛ اشتباه در تنظیم ممکن است منجر به تریپ ناخواسته یا حفاظت ناقص شود.
-
حساسیت به شرایط محیطی
.png)
جمع بندی نهایی
کلید حرارتی اشنایدر مدل GV2ME04 با رنج جریان ۰٫۴ تا ۰٫۶۳ آمپر، یک انتخاب حرفه‌ای برای حفاظت موتورهای سه‌فاز کوچک در برابر اضافه‌بار و اتصال کوتاه است. این مدل با طراحی فشرده، قدرت قطع بالا تا 100kA، و قابلیت نصب آسان روی ریل DIN، در تابلوهای برق صنعتی، سیستم‌های تهویه، و تجهیزات ابزار دقیق کاربرد گسترده‌ای دارد. سازگاری با تجهیزات جانبی مانند کنتاکت کمکی و بوبین شنت، دوام مکانیکی بالا، و ساخت با استاندارد IEC 60947-2 از نقاط قوت آن محسوب می‌شود، در حالی که محدودیت در توان قابل پشتیبانی و نبود نشانگر وضعیت پیشرفته از جمله نقاط ضعف آن است. برای پروژه‌هایی با جریان پایین و نیاز به حفاظت دقیق، GV2ME04 گزینه‌ای قابل اعتماد و مقرون‌به‌صرفه است که از طریق سایت آسام کالا با اطلاعات کامل و مشاوره تخصصی قابل تهیه می‌باشد.
