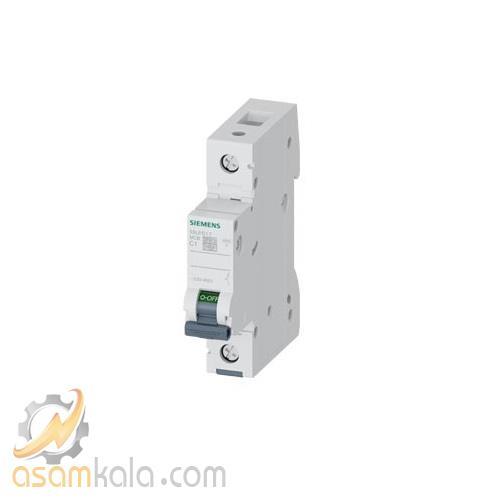

کلید مینیاتوری اصلی زیمنس مدل 5SL6102-7

کلید مینیاتوری اصلی زیمنس مدل 5SL6102-7

حفاظت از مدارهای الکتریکی در برابر اضافه بار و اتصال کوتاه، امری حیاتی برای حفظ ایمنی و عملکرد پایدار سیستم‌های الکتریکی است. کلیدهای مینیاتوری (MCB) به عنوان یکی از اجزای اصلی سیستم‌های حفاظتی، نقش مهمی در قطع سریع و ایمن جریان در صورت بروز خطا ایفا می‌کنند. کلید مینیاتوری زیمنس مدل 5SL6102-7 از سری 5SL است که کیفیت بسیار بالایی دارد. زیمنس، به عنوان پیشرو در صنعت برق و اتوماسیون، سری 5SL از کلیدهای مینیاتوری را با هدف ارائه حداکثر حفاظت، کارایی و انعطاف‌پذیری به بازار عرضه کرده است. این مقاله به بررسی جامع کلید مینیاتوری زیمنس سری 5SL، ویژگی‌های برجسته، مزایا و کاربردهای آن می‌پردازد.

کلید مینیاتوری زیمنس سری 5SL

کلید مینیاتوری زیمنس سری 5SL به صورت تک پل، دوپل و سه پل در رنج‌های جریانی مختلف تولید شده است. این کلیدهای حفاظتی طراحی بسیار کارآمد و زیبایی دارند و به راحتی نصب می‌شوند. همچنین در کنار آن می‌توان رنج گسترده‌ای از لوازم جانبی را استفاده کرد. کلید مینیاتوری زیمنس سری 5SL در دو تیپ B و C تا رنج جریانی 63 آمپر تولید شده‌اند. آن‌ها می‌توانند به عنوان یک سوئیچ اصلی یا محافظ برای مدارها در ساختمان‌های مسکونی و تجاری مورد استفاده قرار گیرند و حفاظت قابل اطمینانی را برای مدارها تغذیه کننده چراغ‌ها، اجاق‌ها و سایر دستگاه‌ها فراهم کنند. در ادامه مشخصات فنی کلید مینیاتوری تک پل 2 آمپر زیمنس سری 5SL را بررسی می‌کنیم.

مشخصات فنی کلید مینیاتوری زیمنس 5SL6102-7

• تعداد پل: تک پل
• جریان: 2 آمپر
• تیپ C
• قدرت قطع: 6 کیلوآمپر
• ولتاژ: 230/400 ولت AC
• درجه حفاظت: IP20
• ارتفاع: 90 میلی متر
• عرض: 18 میلی متر
• عمق: 76 میلی متر

ابعاد کلید مینیاتوری زیمنس سری 5SL6102-7

ویژگی‌های کلیدی کلید مینیاتوری زیمنس سری 5SL

1. طراحی فشرده و ماژولار: سری 5SL با طراحی فشرده و ماژولار، فضای کمتری را در تابلوهای برق اشغال می‌کند و امکان نصب و سیم‌کشی آسان را فراهم می‌سازد. این ویژگی به ویژه در تابلوهای برق با فضای محدود، بسیار ارزشمند است.

2. عملکرد قطع سریع: کلیدهای مینیاتوری 5SL با بهره‌گیری از مکانیزم قطع سریع، در صورت بروز اضافه بار یا اتصال کوتاه، جریان را در کسری از ثانیه قطع می‌کنند و از آسیب دیدن تجهیزات و بروز حریق جلوگیری می‌کنند. این سرعت عمل، ایمنی سیستم را به طور قابل توجهی افزایش می‌دهد.

3. محدوده جریان گسترده: سری 5SL شامل مدل‌های مختلفی با جریان‌های نامی از 0.5 آمپر تا 63 آمپر است که به کاربر امکان می‌دهد کلید مینیاتوری مناسب با نیازهای خود را انتخاب کند. این تنوع، پوشش کاملی از کاربردهای مختلف را فراهم می‌کند.

4. منحنی‌های قطع متنوع: ارائه منحنی‌های قطع مختلف (B, C, D) به کاربر این امکان را می‌دهد تا کلید مینیاتوری را با نوع بار و ویژگی‌های جریان راه‌اندازی آن مطابقت دهد. منحنی B برای مدارهای روشنایی، منحنی C برای مدارهای عمومی و منحنی D برای بارهای القایی مانند موتورها مناسب است.

5. نشانگر وضعیت: کلیدهای مینیاتوری 5SL دارای نشانگر وضعیت (ON/OFF) هستند که به کاربر امکان می‌دهد به راحتی وضعیت کلید را تشخیص دهد. این ویژگی به ویژه در عیب‌یابی و تعمیرات سیستم‌های الکتریکی بسیار مفید است.

6. اتصالات ایمن: استفاده از ترمینال‌های ایمن با قابلیت اتصال سیم‌های مختلف، از بروز اتصالات ناایمن و خطرات ناشی از آن جلوگیری می‌کند.

7. استانداردهای بین‌المللی: سری 5SL با مطابقت با استانداردهای بین‌المللی IEC 60898-1 و EN 60898-1، کیفیت و ایمنی بالای خود را تضمین می‌کند.

8. قابلیت نصب لوازم جانبی: امکان نصب لوازم جانبی مانند کنتاکت‌های کمکی (Auxiliary Contacts) و رله‌های شنت (Shunt Release) برای افزایش قابلیت‌های کنترلی و حفاظتی.

9. مقاومت در برابر شرایط محیطی: کلیدهای مینیاتوری 5SL در برابر شرایط محیطی مختلف مانند دما، رطوبت و گرد و غبار مقاوم هستند و عملکرد پایداری را در طول زمان ارائه می‌دهند.

10. قابلیت اطمینان بالا: استفاده از مواد با کیفیت بالا و فرآیندهای تولید دقیق، قابلیت اطمینان بالای این کلیدها را تضمین می‌کند و نیاز به تعمیر و نگهداری را به حداقل می‌رساند.

مزایای استفاده از کلید مینیاتوری زیمنس سری 5SL

• حفاظت از تجهیزات: با قطع سریع جریان در صورت بروز خطا، کلیدهای مینیاتوری 5SL از تجهیزات الکتریکی در برابر آسیب دیدگی محافظت می‌کنند و طول عمر آنها را افزایش می‌دهند.
• افزایش ایمنی: جلوگیری از بروز حریق و برق‌گرفتگی، ایمنی افراد و تاسیسات را به طور قابل توجهی افزایش می‌دهد.
• کاهش هزینه‌ها: کاهش هزینه‌های تعمیر و نگهداری و جلوگیری از خسارات ناشی از خرابی تجهیزات، به کاهش هزینه‌های کلی سیستم کمک می‌کند.
• بهبود عملکرد سیستم: با جلوگیری از توقف‌های ناگهانی ناشی از خرابی تجهیزات، عملکرد سیستم بهبود می‌یابد و بهره‌وری افزایش می‌یابد.
• نصب و راه‌اندازی آسان: طراحی ماژولار و استفاده از اتصالات استاندارد، نصب و راه‌اندازی کلیدهای مینیاتوری 5SL را آسان و سریع می‌کند.
• انعطاف‌پذیری: تنوع مدل‌ها و منحنی‌های قطع، انعطاف‌پذیری بالایی را برای انطباق با نیازهای مختلف فراهم می‌کند.
• قابلیت اطمینان بالا: عملکرد پایدار و قابل اعتماد، اطمینان خاطر را برای کاربران فراهم می‌کند.
• مطابقت با استانداردهای بین‌المللی: تضمین کیفیت و ایمنی بالای محصول.

کاربردهای کلید مینیاتوری زیمنس سری 5SL

• ساختمان‌های مسکونی: حفاظت از مدارهای روشنایی، پریزها و سایر تجهیزات الکتریکی در منازل و آپارتمان‌ها.
• ساختمان‌های تجاری: حفاظت از مدارهای روشنایی، سیستم‌های تهویه مطبوع، تجهیزات اداری و سایر تجهیزات الکتریکی در دفاتر، فروشگاه‌ها و مراکز خرید.
• صنایع: حفاظت از مدارهای ماشین‌آلات صنعتی، تجهیزات تولید و سایر تجهیزات الکتریکی در کارخانه‌ها و کارگاه‌ها.
• زیرساخت‌ها: حفاظت از مدارهای روشنایی، سیستم‌های تهویه مطبوع و سایر تجهیزات الکتریکی در فرودگاه‌ها، ایستگاه‌های قطار و سایر زیرساخت‌های حمل و نقل.
• تابلوهای برق: به عنوان یکی از اجزای اصلی تابلوهای برق، حفاظت از مدارهای مختلف را بر عهده دارند.
• سیستم‌های انرژی تجدیدپذیر: حفاظت از مدارهای سیستم‌های خورشیدی و بادی.

نتیجه‌گیری

کلید مینیاتوری زیمنس سری 5SL با ارائه حفاظت هوشمندانه، عملکرد کارآمد و انعطاف‌پذیری بالا، یک انتخاب ایده‌آل برای حفاظت از مدارهای الکتریکی در برابر اضافه بار و اتصال کوتاه است. با توجه به ویژگی‌های برجسته، مزایا و کاربردهای گسترده این محصول، می‌توان با اطمینان از آن در سیستم‌های الکتریکی مختلف استفاده کرد و از ایمنی و عملکرد پایدار آنها اطمینان حاصل نمود. سری 5SL با طراحی مدرن، کیفیت بالا و مطابقت با استانداردهای بین‌المللی، یک راهکار قابل اعتماد برای حفاظت از سرمایه و تضمین ایمنی در تاسیسات الکتریکی است.
