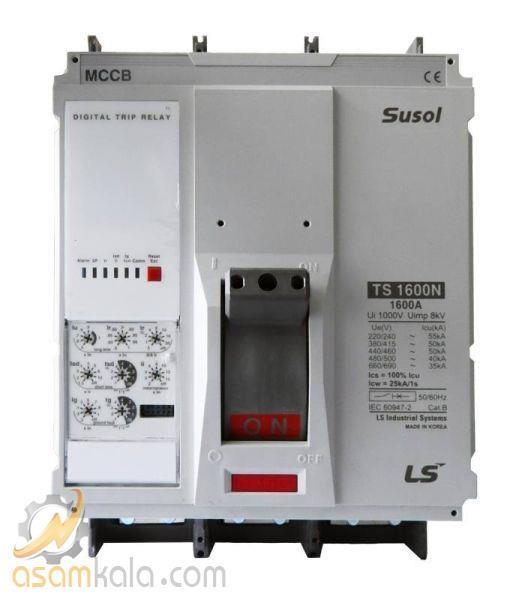

بررسی کلید اتوماتیک کامپکت ال اس (سوسل) سه پل مدل TS1600N-NG5-1600-3
کلید اتوماتیک سه‌پل مدل TS1600N-NG5-1600-3 از سری Susol برند LS Electric، یکی از قدرتمندترین تجهیزات حفاظتی در رده فشار ضعیف محسوب می‌شود که با ظرفیت 1600 آمپر فریم و قدرت قطع 50kA در ولتاژ 400VAC، برای مدارهایی با جریان بسیار بالا طراحی شده است. این مدل از واحد تریپ الکترونیکی NG5 بهره می‌برد که تنظیمات حفاظتی LSI شامل پارامترهای Long Time، Short Time و Instantaneous را پوشش می‌دهد. نبود حفاظت Ground Fault (G) در این مدل، آن را برای پروژه‌هایی که نیازی به حفاظت زمین ندارند، اقتصادی‌تر و ساده‌تر کرده است.
طراحی صنعتی، بدنه مقاوم از جنس پلی‌آمید، و قابلیت نصب تجهیزات جانبی مانند شنت تریپ، موتور تریپ، کنتاکت کمکی و آلارم، این کلید را به گزینه‌ای قابل اعتماد برای تابلوهای برق اصلی، مراکز صنعتی، سیستم‌های تهویه و موتورهای سنگین تبدیل کرده است. همچنین تطابق با استانداردهای بین‌المللی نظیر IEC 60947-2 و گواهی CE، تضمین‌کننده کیفیت ساخت و ایمنی عملکرد این مدل است. دمای کاری گسترده از 25- تا 75+ درجه سانتی‌گراد، امکان استفاده از این کلید را در محیط‌های صنعتی متنوع فراهم می‌سازد.
جدول مشخصات فنی کلید اتوماتیک ال اس (سوسل) مدل TS1600N-NG5-1600-3
| مشخصه | مقدار / توضیح |
|---|---|
| برند | LS Electric (ساخت کره جنوبی) |
| سری محصول | Susol MCCB |
| مدل تجهیز | TS1600N-NG5-1600-3 |
| نوع کلید | سه‌پل – الکترونیکی قابل تنظیم |
| جریان نامی | 1600 آمپر |
| قدرت قطع | 50kA در ولتاژ 400VAC |
| ولتاژ کاری | تا 690VAC |
| نوع عملکرد | حفاظت در برابر اضافه‌بار و اتصال کوتاه |
| نوع تریپ | الکترونیکی – تنظیم‌پذیر با پارامترهای LSI |
| قابلیت تنظیم | دارد – L، S، I |
| استانداردها | IEC 60947-2، CE، تاییدیه‌های بین‌المللی |
| ابعاد بدنه | 152.5×210×327 میلی‌متر |
| وزن تقریبی | حدود 13.5 کیلوگرم |
| نوع ترمینال | پیچی (Screw Type) |
| عمر مکانیکی | بیش از 25,000 عملیات |
| عمر الکتریکی | بیش از 10,000 عملیات |
| تجهیزات جانبی قابل نصب | شنت تریپ، کنتاکت کمکی، موتور تریپ، آلارم |
| کاربرد اصلی | تابلوهای برق اصلی، موتورهای سنگین، تهویه، مراکز صنعتی |
نقاط قوت
-
ظرفیت جریان بالا (1600 آمپر)؛ مناسب برای پروژه‌های صنعتی سنگین، مراکز توزیع انرژی و تابلوهای برق اصلی.
-
واحد تریپ الکترونیکی NG5 با تنظیمات LSI؛ امکان حفاظت دقیق در برابر اضافه‌بار، اتصال کوتاه لحظه‌ای و جریان‌های شدید.
-
طراحی صنعتی و مقاوم با بدنه پلی‌آمیدی و ابعاد استاندارد، مناسب برای نصب در تابلوهای برق با فضای محدود.
-
قابلیت نصب تجهیزات جانبی متنوع مثل شنت تریپ، موتور تریپ، کنتاکت کمکی و آلارم؛ افزایش انعطاف‌پذیری در کنترل و مانیتورینگ.
-
مطابقت با استانداردهای بین‌المللی نظیر IEC 60947-2 و گواهی CE؛ تضمین کیفیت ساخت و ایمنی عملکرد.
نقاط ضعف
-
نبود حفاظت Ground Fault (G)؛ برای پروژه‌هایی که نیاز به حفاظت زمین دارن، این مدل مناسب نیست.
-
پیچیدگی تنظیمات حفاظتی LSI؛ نیاز به دانش فنی برای تنظیم دقیق پارامترها، به‌ویژه در پروژه‌های حساس.
-
قیمت بالاتر نسبت به مدل‌های فیکس یا حرارتی-مغناطیسی؛ به‌دلیل وجود واحد الکترونیکی قابل تنظیم.
-
وزن و ابعاد بیشتر نسبت به مدل‌های پایین‌تر؛ ممکنه در تابلوهایی با محدودیت فضا چالش‌برانگیز باشه.
موارد کاربرد اصلی
-
تابلوهای برق اصلی و مراکز صنعتی با جریان بالا این مدل با ظرفیت 1600 آمپر و قدرت قطع 50kA، گزینه‌ای مناسب برای حفاظت از خطوط تغذیه اصلی، فیدرهای خروجی و تجهیزات سنگین در کارخانه‌ها، ایستگاه‌های برق و مراکز تولید انرژی است.
-
سیستم‌های تهویه، پمپ‌ها و موتورهای سنگین صنعتی به‌دلیل تنظیمات دقیق LSI، این کلید برای مدارهایی با بار متغیر مانند چیلرها، کمپرسورها، فن‌های بزرگ و پمپ‌های فشار بالا عملکردی قابل اعتماد و واکنش سریع در برابر خطا دارد.
-
ساختمان‌های تجاری، مراکز خرید و پروژه‌های چندمنظوره مناسب برای حفاظت از مدارهای روشنایی، آسانسورها، سیستم‌های اعلام حریق، تجهیزات سرمایش و گرمایش، و تأسیسات الکتریکی در پروژه‌هایی با حساسیت عملکردی بالا.
-
تابلوهای تغذیه تجهیزات الکترونیکی عمومی و UPSها در مدارهایی که حفاظت زمین مورد نیاز نیست، این مدل با تنظیمات LSI عملکردی دقیق، اقتصادی و ایمن ارائه می‌دهد.
جدول مقایسه بین مدل TS1600N-NG5-1600-3 از برند LS Electric و یک مدل مشابه از برند ABB در رنج جریان 1600 آمپر
| مشخصه | LS TS1600N-NG5-1600-3 | ABB TMAX XT5N 1600 |
|---|---|---|
| نوع کلید | سه‌پل – الکترونیکی با واحد NG5 (LSI) | سه‌پل – الکترونیکی با واحد PR221DS (LSI) |
| جریان نامی | 1600 آمپر | 1600 آمپر |
| قدرت قطع | 50kA در 400VAC | 70kA در 400VAC |
| تنظیمات حفاظتی | LSI (Long, Short, Instantaneous) | LSI + قابلیت افزودن Ground Fault |
| حفاظت زمین (G) | ندارد | قابل افزودن با ماژول جانبی |
| ابعاد بدنه | 152.5×210×327 میلی‌متر | حدود 165×275×130 میلی‌متر |
| وزن تقریبی | حدود 13.5 کیلوگرم | حدود 12.5 کیلوگرم |
| تجهیزات جانبی قابل نصب | شنت تریپ، موتور تریپ، کنتاکت کمکی، آلارم | شنت تریپ، موتور تریپ، کنتاکت کمکی، آلارم |
| رابط کاربری | ولوم مکانیکی تنظیم | نمایشگر دیجیتال با دکمه‌های تنظیم |
| استانداردها | IEC 60947-2، CE | IEC 60947-2، UL، CE |
| قیمت تقریبی | اقتصادی‌تر نسبت به ABB | بالاتر به‌دلیل امکانات دیجیتال و برند جهانی |
جمع بندی
کلید اتوماتیک سه‌پل مدل TS1600N-NG5-1600-3 از سری Susol برند LS Electric، با ظرفیت 1600 آمپر فریم و قدرت قطع 50kA در ولتاژ 400VAC، به‌عنوان یک تجهیز حفاظتی پیشرفته در مدارهای فشار ضعیف شناخته می‌شود. این مدل با استفاده از واحد تریپ الکترونیکی NG5 و تنظیمات حفاظتی LSI شامل پارامترهای Long Time، Short Time و Instantaneous، حفاظت دقیقی را در برابر اضافه‌بار و اتصال کوتاه فراهم می‌سازد. طراحی کامپکت و صنعتی، تطابق با استانداردهای IEC 60947-2 و گواهی CE، این کلید را به انتخابی مطمئن برای استفاده در پروژه‌های صنعتی، تابلوهای برق اصلی و مراکز توزیع انرژی تبدیل کرده است.
نبود پارامتر Ground Fault در این مدل، آن را برای کاربری‌هایی که نیازی به حفاظت زمین ندارند، ساده‌تر و اقتصادی‌تر می‌سازد. همچنین قابلیت نصب تجهیزات جانبی مانند شنت تریپ، موتور تریپ، کنتاکت کمکی و آلارم، امکان کنترل و مانیتورینگ منعطف‌تری را فراهم می‌کند. در مجموع، TS1600N-NG5-1600-3 ترکیبی از قدرت، ایمنی و قابلیت تنظیم دقیق است که برای بهره‌برداری در محیط‌های صنعتی با نیازهای سنگین طراحی شده است.
