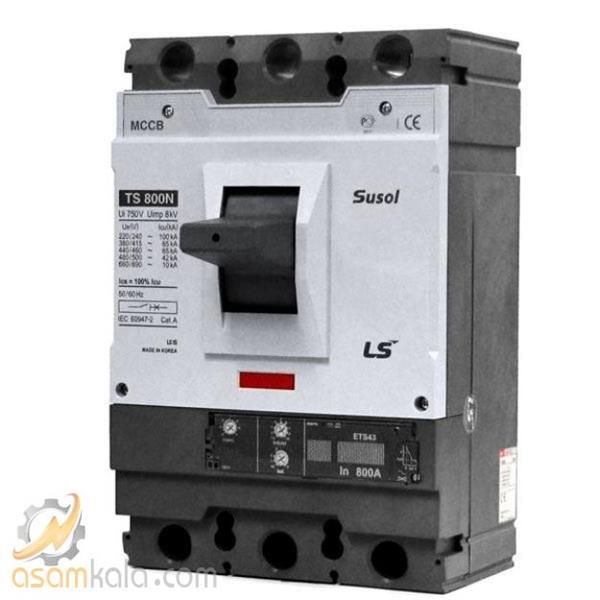

بررسی کلید اتوماتیک کامپکت ال اس (سوسل) سه پل مدل TS800N-ETS-800-3
کلید اتوماتیک سه‌پل مدل TS800N-ETS-800-3 از سری Susol برند LS Electric، یکی از قدرتمندترین تجهیزات حفاظتی در رده فشار ضعیف محسوب می‌شود که با ظرفیت 800 آمپر فریم و قدرت قطع 65kA در ولتاژ 400VAC، برای مدارهایی با جریان بالا و حساسیت حفاظتی بالا طراحی شده است. این مدل به‌واسطه واحد تریپ الکترونیکی قابل تنظیم با پارامترهای LSI (جریان طولانی، لحظه‌ای و اتصال کوتاه)، امکان تطبیق دقیق با شرایط بار و حفاظت پیشرفته را فراهم می‌کند. عملکرد دقیق، ساختار کامپکت و قابلیت تنظیم، آن را به گزینه‌ای حرفه‌ای برای پروژه‌های صنعتی، ساختمانی و مراکز داده تبدیل کرده است.
طراحی مقاوم و صنعتی این کلید، همراه با قابلیت نصب تجهیزات جانبی مانند شنت تریپ، موتور تریپ، کنتاکت کمکی و آلارم، انعطاف‌پذیری بالایی در کنترل و مانیتورینگ مدارها فراهم می‌سازد. همچنین تطابق با استانداردهای بین‌المللی نظیر IEC 60947-2 و گواهی CE، کیفیت ساخت کره‌ای و عمر مکانیکی بالا، از نقاط قوت این مدل به‌شمار می‌رود. استفاده از TS800N-ETS-800-3 در تابلوهای برق اصلی، خطوط تغذیه موتورهای سنگین، سیستم‌های تهویه و تجهیزات حساس، ایمنی و بهره‌وری بالایی را برای بهره‌برداران فراهم می‌کند.
جدول مشخصات فنی کلید اتوماتیک ال اس (سوسل) مدل TS800N-ETS-800-3
| مشخصه | مقدار / توضیح |
|---|---|
| برند | LS Electric (ساخت کره جنوبی) |
| سری محصول | Susol MCCB |
| مدل تجهیز | TS800N-ETS-800-3 |
| نوع کلید | سه‌پل – الکترونیکی قابل تنظیم |
| جریان نامی | 800 آمپر |
| قدرت قطع | 65kA در ولتاژ 400VAC |
| ولتاژ کاری | 380/415VAC (حداکثر تا 690VAC) |
| نوع عملکرد | حفاظت در برابر اضافه‌بار و اتصال کوتاه |
| نوع تریپ | الکترونیکی – تنظیم‌پذیر با پارامترهای LSI |
| قابلیت تنظیم | دارد – جریان طولانی، لحظه‌ای، اتصال کوتاه |
| استانداردها | IEC 60947-2، CE، تاییدیه‌های بین‌المللی |
| ابعاد بدنه | 140×320×210 میلی‌متر |
| وزن تقریبی | حدود 6.2 کیلوگرم |
| نوع ترمینال | پیچی (Screw Type) |
| عمر مکانیکی | بیش از 25,000 عملیات |
| عمر الکتریکی | بیش از 10,000 عملیات |
| تجهیزات جانبی قابل نصب | شنت تریپ، کنتاکت کمکی، موتور تریپ، آلارم |
| کاربرد اصلی | حفاظت تابلوهای برق اصلی، تهویه، روشنایی، مراکز داده |
نقاط قوت
-
قدرت قطع بالا (65kA) در ولتاژ 400VAC، مناسب برای مدارهای فشار ضعیف با جریان بالا و احتمال اتصال کوتاه شدید.
-
واحد تریپ الکترونیکی قابل تنظیم با پارامترهای LSI، امکان تنظیم دقیق حفاظت در برابر اضافه‌بار و اتصال کوتاه.
-
طراحی صنعتی و کامپکت با ابعاد استاندارد، مناسب برای نصب در تابلوهای برق با فضای محدود.
-
قابلیت نصب تجهیزات جانبی متنوع مثل شنت تریپ، موتور تریپ، کنتاکت کمکی و آلارم، افزایش انعطاف‌پذیری در کنترل و مانیتورینگ.
-
مطابقت با استانداردهای بین‌المللی نظیر IEC 60947-2 و CE، تضمین کیفیت ساخت و ایمنی در سطح جهانی.
نقاط ضعف
-
پیچیدگی تنظیمات حفاظتی؛ برای برخی کاربران عمومی یا پروژه‌های ساده، نیاز به دانش فنی برای تنظیم دقیق وجود دارد.
-
قیمت بالاتر نسبت به مدل‌های فیکس یا حرارتی-مغناطیسی؛ به‌دلیل واحد الکترونیکی و قابلیت تنظیم پیشرفته.
-
نیاز به تست دوره‌ای واحد تریپ الکترونیکی برای حفظ دقت عملکرد، به‌ویژه در محیط‌های صنعتی با نوسانات زیاد.
موارد کاربرد اصلی
-
تابلوهای برق اصلی و صنعتی با جریان بالا مناسب برای حفاظت از خطوط تغذیه اصلی، فیدرهای خروجی و تجهیزات سنگین در کارخانه‌ها، مراکز تولید، ایستگاه‌های برق و مراکز توزیع انرژی که نیاز به قدرت قطع بالا و تنظیم دقیق دارن.
-
مراکز داده، تجهیزات حساس و سیستم‌های IT استفاده در مدارهای تغذیه سرورها، UPSها و تجهیزات الکترونیکی حساس برای جلوگیری از آسیب ناشی از اضافه‌بار یا اتصال کوتاه، با قابلیت تنظیم دقیق پارامترهای حفاظتی.
-
سیستم‌های تهویه، پمپ‌ها و موتورهای سنگین صنعتی ایده‌آل برای مدارهایی با بار متغیر مانند چیلرها، فن‌های بزرگ، کمپرسورها و پمپ‌های فشار بالا که نیاز به حفاظت قابل تنظیم و واکنش سریع در برابر خطا دارن.
-
ساختمان‌های تجاری، بیمارستان‌ها و مراکز خرید بزرگ حفاظت از مدارهای روشنایی، آسانسورها، سیستم‌های اعلام حریق، تجهیزات سرمایش و گرمایش، و تأسیسات حیاتی در پروژه‌های ساختمانی با بار بالا و حساسیت عملکردی.
جدول مقایسه
| مشخصه | TS800N-ETS-800-3 (الکترونیکی قابل تنظیم) | TS800N-ATU-800-3 (حرارتی-مغناطیسی قابل تنظیم) |
|---|---|---|
| نوع کلید | سه‌پل – الکترونیکی | سه‌پل – حرارتی-مغناطیسی |
| جریان نامی | 800 آمپر | 800 آمپر |
| قدرت قطع | 65kA در ولتاژ 400VAC | 65kA در ولتاژ 400VAC |
| نوع حفاظت | اضافه‌بار، اتصال کوتاه – قابل تنظیم | اضافه‌بار، اتصال کوتاه – قابل تنظیم |
| تنظیمات حفاظتی | پارامترهای LSI (طولانی، لحظه‌ای، اتصال کوتاه) | حرارتی: 0.8 تا 1 / مغناطیسی: 5 تا 10 برابر جریان |
| نوع تریپ | واحد الکترونیکی ETS | واحد تریپ قابل تنظیم ATU |
| ابعاد بدنه | 140×320×210 میلی‌متر | 140×320×210 میلی‌متر |
| وزن تقریبی | حدود 6.2 کیلوگرم | حدود 6.2 کیلوگرم |
| تجهیزات جانبی قابل نصب | شنت تریپ، کنتاکت کمکی، موتور تریپ، آلارم | شنت تریپ، کنتاکت کمکی، موتور تریپ، آلارم |
| کاربرد پیشنهادی | مدارهای حساس با نیاز به تنظیم دقیق | مدارهای صنعتی با بار متغیر |
| قیمت تقریبی | بالاتر به‌دلیل واحد الکترونیکی | اقتصادی‌تر نسبت به ETS |
جمع بندی
در جمع‌بندی نهایی کلید اتوماتیک سه‌پل مدل TS800N-ETS-800-3 از سری Susol برند LS Electric، می‌توان این تجهیز را یک انتخاب حرفه‌ای، قدرتمند و قابل تنظیم برای حفاظت مدارهای فشار ضعیف با جریان بالا دانست. این مدل با قدرت قطع 65kA، واحد تریپ الکترونیکی با تنظیمات LSI، و قابلیت نصب تجهیزات جانبی مانند شنت تریپ، موتور تریپ، کنتاکت کمکی و آلارم، عملکردی دقیق، ایمن و منعطف را در پروژه‌های صنعتی، ساختمانی و مراکز داده ارائه می‌دهد.
طراحی کامپکت، کیفیت ساخت کره‌ای، عمر مکانیکی بالا و تطابق با استانداردهای بین‌المللی نظیر IEC 60947-2 و گواهی CE، از نقاط قوت این مدل محسوب می‌شود. با این حال، پیچیدگی تنظیمات حفاظتی و قیمت بالاتر نسبت به مدل‌های فیکس یا حرارتی-مغناطیسی، ممکن است در پروژه‌های ساده یا با بودجه محدود چالش‌برانگیز باشد. در مجموع، TS800N-ETS-800-3 برای مدارهایی با بار متغیر و حساسیت بالا، گزینه‌ای قابل اتکا و حرفه‌ای برای مهندسان برق و طراحان تابلو به‌شمار می‌رود.
