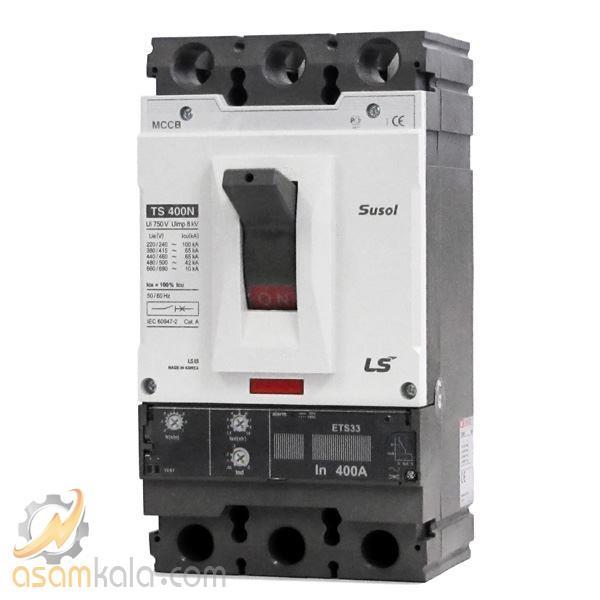

بررسی کلید اتوماتیک کامپکت ال اس (سوسل) مدل TS400N-ETS-400-3
کلید اتوماتیک سه‌پل مدل TS400N-ETS-400-3 از سری Susol برند LS Electric، یک تجهیز حفاظتی قدرتمند با ظرفیت 400 آمپر فریم است که برای مدارهای فشار ضعیف در پروژه‌های صنعتی، ساختمانی و تأسیساتی طراحی شده. این مدل با ساختار کامپکت، قدرت قطع بالا برابر با 65kA در ولتاژ 400VAC، و عملکرد الکترونیکی قابل تنظیم، امکان تطبیق دقیق با شرایط بار را فراهم می‌کند. تنظیمات حفاظتی این کلید شامل پارامترهای LSI (جریان طولانی، لحظه‌ای و اتصال کوتاه) بوده و از طریق واحد تریپ الکترونیکی قابل کنترل است.
کلید TS400N-ETS-400-3 با استانداردهای بین‌المللی نظیر IEC 60947-2 و گواهی CE مطابقت دارد و قابلیت نصب تجهیزات جانبی مانند شنت تریپ، کنتاکت کمکی و موتور تریپ را داراست. این مدل برای استفاده در تابلوهای برق اصلی، سیستم‌های تهویه، روشنایی، مراکز داده و خطوط تغذیه ثابت مناسب است. طراحی مقاوم، عمر مکانیکی بالا و عملکرد دقیق در شرایط اتصال کوتاه یا اضافه‌بار، این کلید را به گزینه‌ای حرفه‌ای و قابل اعتماد برای مهندسان برق و طراحان تابلو تبدیل کرده است
جدول مشخصات فنی TS400N-ETS-400-3
| مشخصه | مقدار / توضیح |
|---|---|
| برند | LS Electric (کره جنوبی) |
| سری محصول | Susol MCCB |
| مدل تجهیز | TS400N-ETS-400-3 |
| نوع کلید | سه‌پل – الکترونیکی قابل تنظیم |
| جریان نامی | 400 آمپر |
| قدرت قطع | 65kA در ولتاژ 400VAC |
| ولتاژ کاری | تا 690VAC |
| نوع عملکرد | حفاظت در برابر اضافه‌بار و اتصال کوتاه |
| نوع تریپ | الکترونیکی – تنظیم‌پذیر با پارامترهای LSI |
| قابلیت تنظیم | دارد – جریان طولانی، لحظه‌ای، اتصال کوتاه |
| استانداردها | IEC 60947-2، CE، تاییدیه‌های بین‌المللی |
| ابعاد بدنه | 140×260×110 میلی‌متر |
| وزن تقریبی | حدود 3.5 کیلوگرم |
| نوع ترمینال | پیچی (Screw Type) |
| عمر مکانیکی | بیش از 25,000 عملیات |
| عمر الکتریکی | بیش از 10,000 عملیات |
| تجهیزات جانبی قابل نصب | شنت تریپ، کنتاکت کمکی، موتور تریپ، آلارم |
| کاربرد اصلی | حفاظت تابلوهای برق اصلی، تهویه، روشنایی، مراکز داده |
نقاط قوت
-
قدرت قطع بالا (65kA) در ولتاژ 400VAC، مناسب برای مدارهای فشار ضعیف با احتمال اتصال کوتاه شدید.
-
واحد تریپ الکترونیکی قابل تنظیم با پارامترهای LSI، امکان تطبیق دقیق با شرایط بار و حفاظت پیشرفته.
-
طراحی صنعتی و کامپکت با ابعاد استاندارد، مناسب برای نصب در تابلوهای برق با فضای محدود.
-
قابلیت نصب تجهیزات جانبی مانند شنت تریپ، کنتاکت کمکی، موتور تریپ و آلارم، افزایش انعطاف‌پذیری در کنترل و مانیتورینگ.
-
مطابقت با استانداردهای بین‌المللی نظیر IEC 60947-2 و CE، تضمین کیفیت و ایمنی در سطح جهانی.
نقاط ضعف
-
پیچیدگی تنظیمات حفاظتی؛ برای برخی کاربران عمومی یا پروژه‌های ساده، نیاز به دانش فنی برای تنظیم دقیق وجود دارد.
-
قیمت بالاتر نسبت به مدل‌های فیکس؛ به‌دلیل قابلیت تنظیم و قدرت قطع بیشتر، هزینه اولیه بالاتری دارد.
-
نیاز به تست دوره‌ای واحد تریپ الکترونیکی برای حفظ دقت عملکرد، به‌ویژه در محیط‌های صنعتی با نوسانات زیاد.
موارد کاربرد اصلی
-
تابلوهای برق اصلی و توزیع صنعتی حفاظت از خطوط تغذیه اصلی، فیدرهای خروجی و تجهیزات سنگین در کارخانه‌ها، مراکز تولید و ایستگاه‌های برق.
-
مراکز داده و تجهیزات حساس استفاده در مدارهای تغذیه سرورها، UPSها و تجهیزات IT برای جلوگیری از آسیب ناشی از اضافه‌بار یا اتصال کوتاه.
-
سیستم‌های تهویه، پمپ‌ها و موتورهای صنعتی مناسب برای مدارهایی با بار متغیر که نیاز به تنظیم دقیق جریان و واکنش سریع در برابر خطا دارن.
-
ساختمان‌های تجاری و چندمنظوره حفاظت از مدارهای روشنایی، آسانسور، سیستم‌های اعلام حریق و تجهیزات الکتریکی در برج‌ها و مراکز خرید.
جدول مقایسه
| مشخصه | TS400N-ETS-400-3 (الکترونیکی قابل تنظیم) | TS400N-ATU-400-3 (حرارتی-مغناطیسی قابل تنظیم) |
|---|---|---|
| نوع کلید | سه‌پل – الکترونیکی | سه‌پل – حرارتی-مغناطیسی |
| جریان نامی | 400 آمپر | 400 آمپر |
| قدرت قطع | 65kA در ولتاژ 400VAC | 65kA در ولتاژ 400VAC |
| نوع حفاظت | اضافه‌بار، اتصال کوتاه – قابل تنظیم | اضافه‌بار، اتصال کوتاه – قابل تنظیم |
| تنظیمات حفاظتی | پارامترهای LSI (طولانی، لحظه‌ای، اتصال کوتاه) | حرارتی: 0.8 تا 1 / مغناطیسی: 5 تا 10 برابر جریان |
| نوع تریپ | الکترونیکی استاندارد ETS | واحد تریپ قابل تنظیم ATU |
| ابعاد بدنه | 140×260×110 میلی‌متر | 140×260×110 میلی‌متر |
| وزن تقریبی | حدود 3.5 کیلوگرم | حدود 3.5 کیلوگرم |
| تجهیزات جانبی قابل نصب | شنت تریپ، کنتاکت کمکی، موتور تریپ، آلارم | شنت تریپ، کنتاکت کمکی، موتور تریپ، آلارم |
| کاربرد پیشنهادی | مدارهای حساس با نیاز به تنظیم دقیق | مدارهای صنعتی با بار متغیر |
| قیمت تقریبی | بالاتر به‌دلیل واحد الکترونیکی | اقتصادی‌تر نسبت به ETS |
جمع بندی
در جمع‌بندی نهایی کلید اتوماتیک سه‌پل مدل TS400N-ETS-400-3 از سری Susol برند LS Electric، می‌توان این تجهیز را یک گزینه حرفه‌ای، قابل تنظیم و مناسب برای حفاظت مدارهای فشار ضعیف با جریان بالا و متغیر دانست. این مدل با قدرت قطع بالا برابر با 65kA، واحد تریپ الکترونیکی با تنظیمات LSI، و قابلیت نصب تجهیزات جانبی مانند شنت تریپ، موتور تریپ و کنتاکت کمکی، در محیط‌های صنعتی، ساختمانی و مراکز داده عملکردی دقیق، ایمن و قابل اعتماد ارائه می‌دهد. طراحی کامپکت، عمر مکانیکی بالا و تطابق با استانداردهای بین‌المللی نظیر IEC 60947-2 نیز از نقاط قوت این تجهیز محسوب می‌شود.
با این حال، به‌دلیل پیچیدگی تنظیمات حفاظتی، استفاده از این مدل ممکن است نیازمند دانش فنی و تجربه در تنظیم پارامترهای الکترونیکی باشد. همچنین قیمت بالاتر نسبت به مدل‌های فیکس، ممکن است در پروژه‌های ساده یا با بودجه محدود، چالش‌برانگیز باشد. در مجموع، TS400N-ETS-400-3 برای مدارهایی با بار متغیر و نیاز به حفاظت دقیق، انتخابی حرفه‌ای و قابل اتکاست که بهره‌برداری ایمن و منعطف را برای طراحان و تکنسین‌ها فراهم می‌سازد.
