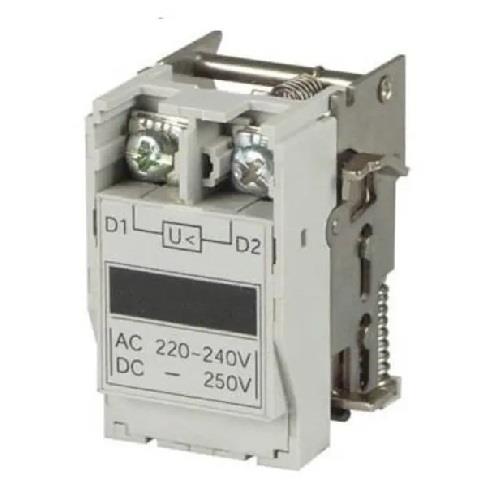

بررسی بوبین شنت برند LS Metasol مدل SHT-220VAC/DC
بوبین شنت با ولتاژ 220VAC/DC برای کلیدهای اتوماتیک متاسل LS در رنج جریان ۴۰ تا ۲۵۰ آمپر، یکی از تجهیزات فرمان مهم محسوب می‌شه که امکان قطع مدار از راه دور رو فراهم می‌کند. این قطعه داخل بدنه کلید نصب می‌شه و با دریافت ولتاژ فرمان، مکانیزم داخلی کلید رو فعال کرده و باعث قطع مدار می‌شود—بدون نیاز به دخالت دستی.
این نوع بوبین برای کنترل از طریق PLC، رله‌های حفاظتی یا سیستم‌های اتوماسیون کاربرد دارد و در پروژه‌هایی مثل تابلوهای برق صنعتی، مراکز داده، خطوط تولید و سیستم‌های اضطراری استفاده می‌شه. طراحی مقاوم، نصب آسان، و عملکرد دقیق در ولتاژ مستقیم و متناوب، باعث شده این مدل در دسته لوازم جانبی ضروری کلیدهای کامپکت متاسل قرار بگیره.
جدول مشخصات فنی بوبین شنت برند LS Metasol مدل SHT-220VAC/DC
| مشخصه | مقدار / توضیح |
|---|---|
| برند | LS Electric (کره جنوبی) |
| سری سازگار | Metasol MCCB (کلیدهای کامپکت اتوماتیک) |
| مدل بوبین | SHT-220VAC/DC |
| نوع عملکرد | قطع مدار از راه دور (Remote Trip) |
| ولتاژ کاری | 220 ولت AC / DC |
| رنج جریان کلید سازگار | 40 تا 250 آمپر |
| محل نصب | داخل بدنه کلید، سمت چپ یا راست |
| نوع اتصال | ترمینال پیچی یا فشاری |
| استانداردها | IEC 60947-2 |
| دمای کاری | -5 تا +55 درجه سانتی‌گراد |
| جنس بدنه | پلی‌آمید مقاوم در برابر حرارت و شعله |
| عمر مکانیکی | بیش از ۲۰,۰۰۰ بار عملیات |
| کاربرد اصلی | قطع اضطراری مدار از طریق فرمان خارجی |
| قابلیت تست | دارد (با ولتاژ تست کنترل‌شده) |
| رنگ بدنه | سفید با نشانگر وضعیت |
موارد کاربرد اصلی
-
سیستم‌های اضطراری و ایمنی قطع سریع مدار در شرایط بحرانی مثل افزایش دما، نشت جریان یا آتش‌سوزی از طریق فرمان سنسورها یا رله‌های حفاظتی.
-
کنترل از راه دور در تابلوهای برق صنعتی امکان قطع مدار از طریق اتوماسیون صنعتی، کنترلرهای مرکزی یا نرم‌افزارهای مانیتورینگ.
-
حفاظت از تجهیزات حساس جلوگیری از آسیب به تجهیزات گران‌قیمت در صورت بروز خطا، با ارسال فرمان قطع از تجهیزات حفاظتی مثل بی‌متال یا رله جریان.
-
مدیریت بار و مصرف انرژی قطع مدار در زمان‌های مشخص یا در پاسخ به بار بیش‌ازحد، برای بهینه‌سازی مصرف برق در مراکز داده، خطوط تولید یا ساختمان‌های هوشمند.
-
افزایش ایمنی اپراتور و تجهیزات حذف نیاز به قطع دستی مدار در شرایط خطرناک، کاهش احتمال شوک الکتریکی یا خطای انسانی.

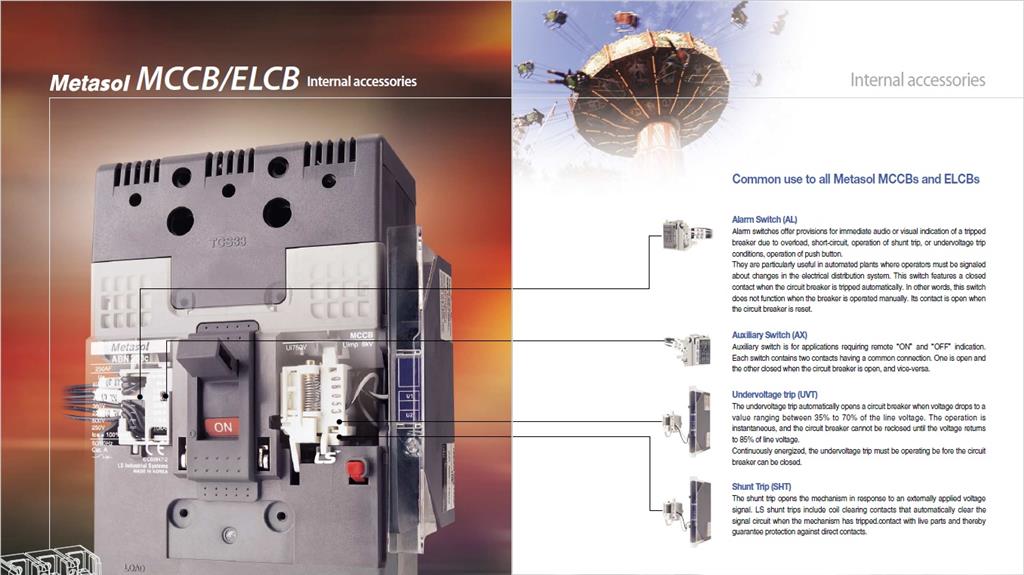

مراحل نصب پیشنهادی
-
قطع کامل برق تابلو قبل از شروع نصب برای جلوگیری از شوک الکتریکی یا آسیب به تجهیزات.
-
باز کردن درپوش کلید اتوماتیک با دقت و بدون اعمال فشار زیاد؛ پیچ‌ها رو باز کن و مراقب باش قطعات داخلی آسیب نبینن.
-
تنظیم وضعیت کلید: کلید رو ابتدا در حالت OFF و سپس ON قرار بده تا مکانیزم داخلی آماده پذیرش بوبین باشه.
-
نصب بوبین در محل مشخص‌شده داخل کلید که معمولاً با علامت‌هایی مثل SHT یا Shunt Trip مشخص شده؛ با فشار یکنواخت جا بزن تا صدای "کلیک" شنیده بشه.
-
اتصال سیم‌های فرمان به ترمینال‌های بوبین؛ از سیم با سطح مقطع مناسب و ایزوله‌شده استفاده کن.
-
تست عملکرد: پس از نصب، با اعمال ولتاژ فرمان، عملکرد قطع کلید رو بررسی کن تا مطمئن شی که بوبین به‌درستی عمل می‌کنه.
نکات ایمنی و فنی
-
بوبین شنت فقط با یک پالس ولتاژ کوتاه تحریک می‌شه؛ نیازی به اتصال دائم به برق نیست.
-
از برچسب‌گذاری سیم‌ها برای جلوگیری از اشتباه در مدار فرمان استفاده کن.
-
در صورت استفاده هم‌زمان از تجهیزات جانبی مثل رله آندر ولتاژ یا کنتاکت خطا، محل نصب و ترتیب اتصال رو با دقت بررسی کن.
-
قبل از بستن درپوش، مطمئن شو که سیم‌ها به‌درستی عبور داده شدن و هیچ فشاری به قطعات داخلی وارد نمی‌شه.
آسام کالا مرجع تخصصی اتوماسیون صنعتی با مشاوره فنی، تجهیزات اصل و ارسال سریع به سراسر کشور. برای پروژه‌های برق، فقط کافیه بهAsamKala.com سر بزنی .
