بررسی کنتاکت کمکی ال اس برای کلیدحرارتی 0.63 تا 100 مدل FX(1NO+1NC)

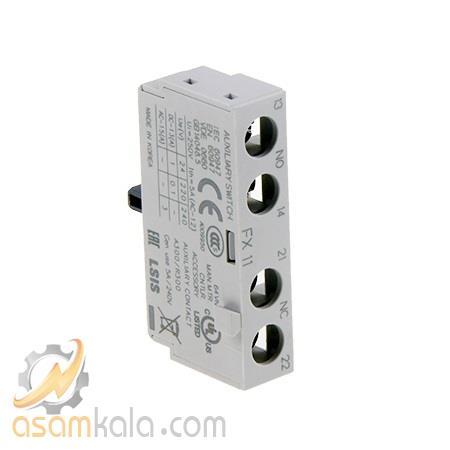

کنتاکت کمکی مدل FX (1NO+1NC) از برند LS Electric، به‌عنوان یک تجهیز جانبی برای کلیدهای حرارتی سری MMS طراحی شده که در بازه جریان 0.63 تا 100 آمپر کاربرد دارد. این قطعه شامل یک کنتاکت باز (NO) و یک کنتاکت بسته (NC) است که امکان ارسال سیگنال‌های وضعیت قطع و وصل را به مدار فرمان یا تجهیزات کنترلی مانند PLC فراهم می‌کند. طراحی آن به‌صورت نصب از رو انجام شده و به‌راحتی روی بدنه کلید حرارتی قرار می‌گیرد، بدون نیاز به پیچ یا ابزار خاص. عملکرد دقیق و هماهنگ این کنتاکت‌ها باعث افزایش قابلیت‌های کنترلی و ایمنی در مدارهای قدرت و فرمان می‌شود.
کنتاکت FX با بدنه مقاوم و ابعاد فشرده، مناسب برای تابلوهای برق صنعتی و ساختمانی است که نیاز به مانیتورینگ وضعیت کلید حرارتی دارند. این تجهیز با استانداردهای بین‌المللی مانند IEC 60947 مطابقت دارد و در پروژه‌هایی که نیاز به کنترل موتور، حفاظت از بار و ارسال سیگنال‌های وضعیت دارند، عملکردی قابل اعتماد ارائه می‌دهد. استفاده از FX در کنار کلیدهای MPCB، امکان اجرای منطق‌های کنترلی ساده و مؤثر را فراهم می‌سازد و به طراحان مدار اجازه می‌دهد تا سیستم‌هایی با پاسخ‌گویی سریع و ایمنی بالا ایجاد کنند.
جدول مشخصات فنی کنتاکت کمکی ال اس مدل FX(1NO+1NC)
| مشخصه | مقدار / توضیح |
|---|---|
| برند | LS Electric (ساخت کره جنوبی) |
| سری سازگار | MMS – مناسب برای کلید حرارتی 0.63 تا 100 آمپر |
| کد محصول | FX (1NO+1NC) |
| نوع تجهیز | کنتاکت کمکی جانبی (Auxiliary Contact) |
| تعداد کنتاکت‌ها | 1NO + 1NC (یک باز + یک بسته) |
| محل نصب | نصب از رو – بدون نیاز به پیچ یا ابزار خاص |
| کاربرد اصلی | ارسال وضعیت قطع و وصل به مدار فرمان یا PLC |
| استانداردها | IEC 60947، CE |
| رنگ بدنه | سفید |
| نحوه عملکرد | هماهنگ با وضعیت کلید حرارتی (ON/OFF) |
موارد کاربرد اصلی
-
تابلوهای برق صنعتی و ساختمانی برای نمایش وضعیت کلید حرارتی (روشن یا خاموش) در مدار فرمان، به‌ویژه در سیستم‌های کنترل موتور، تهویه، پمپ‌ها و تجهیزات روشنایی.
-
سیستم‌های مانیتورینگ و اتوماسیون ارسال سیگنال‌های وضعیت به PLC، HMI یا رله‌های منطقی جهت اجرای منطق‌های کنترلی پایه، مانند توقف اضطراری یا فعال‌سازی هشدارها.
-
مدارهای حفاظتی و ایمنی تشخیص وضعیت قطع یا وصل کلید حرارتی برای فعال‌سازی آلارم‌ها، قطع تغذیه اضطراری یا ثبت وقایع در سیستم‌های حفاظتی.
-
پروژه‌های کنترل موتور با کلید MPCB مناسب برای مدارهایی که از کلید محافظ موتور استفاده می‌کنند و نیاز به ارسال وضعیت عملکرد به کنترلر مرکزی دارند.
مراحل نصب
-
آماده‌سازی ابزار مورد نیاز شامل پیچ‌گوشتی، سیم‌چین، نوار عایق، سرسیم استاندارد و نقشه مدار فرمان یا کنترل موتور.
-
انتخاب محل نصب مناسب این مدل به‌صورت نصب از رو روی بدنه کلید حرارتی قرار می‌گیره؛ محل نصب باید خشک، بدون لرزش و دور از گرد و غبار باشه.
-
نصب مکانیکی قطعه کنتاکت FX بدون نیاز به پیچ، با فشار مناسب روی کلید حرارتی نصب می‌شه و در جای خودش قفل می‌شه.
-
اتصال به مدار فرمان ترمینال‌های NO و NC رو مطابق نقشه مدار به تجهیزات کنترلی مثل PLC، رله یا تایمر متصل کن. شماره‌گذاری معمولاً به‌صورت 13-14 برای NO و 21-22 برای NC هست.
نکات فنی و ایمنی
-
قطع برق قبل از نصب قبل از هرگونه اتصال، منبع تغذیه رو قطع کن تا از خطر برق‌گرفتگی جلوگیری بشه.
-
بررسی تطابق با کلید حرارتی مطمئن شو که مدل FX با کلید حرارتی مورد استفاده (در بازه 0.63 تا 100 آمپر) سازگار باشه.
-
استفاده از تجهیزات نصب استاندارد برای جلوگیری از اتصال کوتاه و افزایش ایمنی، از سرسیم و نوار عایق با کیفیت استفاده کن.
-
بازبینی عملکرد پس از نصب بعد از نصب، عملکرد کنتاکت کمکی رو با تغییر وضعیت کلید حرارتی بررسی کن تا سیگنال‌های NO و NC به‌درستی عمل کنن.
