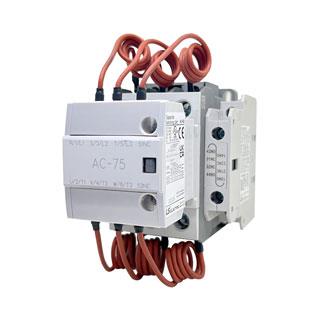

بررسی واحد سوئیچینگ خازنی ال اس (متاسل) برای کنتاکتور های 75 تا 100 مدل AC-75
واحد سوئیچینگ خازنی مدل AC-75 از برند LS Electric سری Metasol، به‌عنوان یک تجهیز جانبی تخصصی برای کنتاکتورهای 75 تا 100 آمپر طراحی شده است. این ماژول با هدف کاهش جریان هجومی اولیه هنگام کلیدزنی بانک‌های خازنی به مدار، عملکردی ایمن و پایدار ارائه می‌دهد. در لحظه وصل خازن‌ها، جریان لحظه‌ای بسیار بالایی ایجاد می‌شود که می‌تواند به کنتاکتور آسیب بزند یا باعث ایجاد نویز و اختلال در شبکه شود؛ AC-75 با ایجاد تأخیر و کنترل در لحظه کلیدزنی، این جریان هجومی را محدود کرده و عمر مفید تجهیزات را افزایش می‌دهد.
این واحد با کنتاکتورهای سری MC-75 و MC-100 کاملاً سازگار بوده و به‌صورت ماژولار روی کنتاکتور نصب می‌شود. طراحی فشرده، نصب آسان و تطابق با استانداردهای بین‌المللی مانند IEC 60947 و گواهی CE، باعث شده تا AC-75 در پروژه‌های صنعتی، تابلوهای بانک خازنی، سیستم‌های اصلاح ضریب توان و مدارهای قدرت با بارهای خازنی، جایگاه ویژه‌ای داشته باشد. استفاده از این تجهیز نه‌تنها ایمنی مدار را افزایش می‌دهد، بلکه باعث کاهش هزینه‌های نگهداری و بهبود کیفیت توان شبکه نیز می‌شود.
| مشخصه | مقدار / توضیح |
|---|---|
| برند | LS Electric (ساخت کره جنوبی) |
| سری سازگار | Metasol – مناسب برای MC-75 و MC-100 |
| کد محصول | AC-75 |
| نوع تجهیز | واحد سوئیچینگ خازنی (Capacitor Switching Unit) |
| کاربرد اصلی | کاهش جریان هجومی اولیه هنگام کلیدزنی بانک‌های خازنی |
| محل نصب | جانبی – نصب روی کنتاکتورهای سری MC |
| رنج جریان سازگار | 75 تا 100 آمپر |
| توان قابل پشتیبانی | حدود 50 تا 62 کیلووار (بسته به مدل کنتاکتور) |
| استانداردها | IEC 60947، CE |
| ویژگی خاص | کاهش نویز، افزایش عمر کنتاکتور، بهبود کیفیت توان |
| نحوه عملکرد | ایجاد تأخیر در لحظه کلیدزنی برای محدود کردن جریان هجومی |
موارد کاربرد اصلی
-
تابلوهای بانک خازنی صنعتی و ساختمانی مناسب برای کلیدزنی ایمن خازن‌هایی با توان حدود 50 تا 62 کیلووار، جلوگیری از جریان هجومی بالا و افزایش عمر کنتاکتورهای MC-75 و MC-100.
-
سیستم‌های اصلاح ضریب توان (Power Factor Correction) استفاده در مدارهای قدرت برای کاهش مصرف انرژی، بهبود کیفیت توان و جلوگیری از جریمه‌های ناشی از ضریب توان پایین در مراکز صنعتی، بیمارستان‌ها و مراکز داده.
-
مدارهای قدرت با بارهای خازنی متناوب و حساس مانند سیستم‌های تهویه صنعتی، آسانسورها، تجهیزات پزشکی و خطوط تولید با بارهای متغیر که نیاز به کلیدزنی مکرر و ایمن دارند.
-
تابلوهای برق با نیاز به عملکرد سریع و پایدار در محیط‌هایی با نوسانات شدید یا بارهای متغیر، این واحد باعث کاهش نویز، افزایش ایمنی و بهبود پاسخ‌گویی مدار می‌شود.
مراحل نصب
-
آماده‌سازی ابزار مورد نیاز شامل پیچ‌گوشتی، سیم‌چین، نوار عایق، سرسیم استاندارد و نقشه مدار بانک خازنی.
-
انتخاب محل نصب مناسب واحد AC-75 به‌صورت جانبی روی کنتاکتورهای سری MC-75 و MC-100 نصب می‌شه؛ محل نصب باید خشک، بدون لرزش و دور از گرد و غبار باشه.
-
نصب مکانیکی قطعه قطعه رو در محل جانبی کنتاکتور قرار بده و با فشار مناسب در جای خودش قفل کن؛ نصبش بدون نیاز به پیچ و به‌صورت فشاری انجام می‌شه.
-
اتصال به مدار قدرت و فرمان ترمینال‌های ورودی و خروجی رو مطابق با نقشه مدار به خازن‌ها و تجهیزات کنترلی متصل کن. مسیر عبور جریان هجومی باید از طریق این واحد باشه تا عملکرد حفاظتی فعال بشه.
نکات فنی و ایمنی
-
قطع برق قبل از نصب قبل از هرگونه اتصال، منبع تغذیه رو قطع کن تا از خطر برق‌گرفتگی جلوگیری بشه.
-
بررسی تطابق جریان و توان مطمئن شو که جریان کنتاکتور و توان خازن‌ها با ظرفیت واحد AC-75 هماهنگ باشه تا عملکرد صحیح برقرار بشه.
-
استفاده از تجهیزات نصب استاندارد برای جلوگیری از اتصال کوتاه و افزایش ایمنی، از سرسیم و نوار عایق با کیفیت استفاده کن.
-
بازبینی عملکرد پس از نصب بعد از نصب و اتصال، عملکرد واحد رو با کلیدزنی خازن‌ها بررسی کن تا جریان هجومی به‌درستی محدود بشه و نویز شبکه کاهش پیدا کنه.
