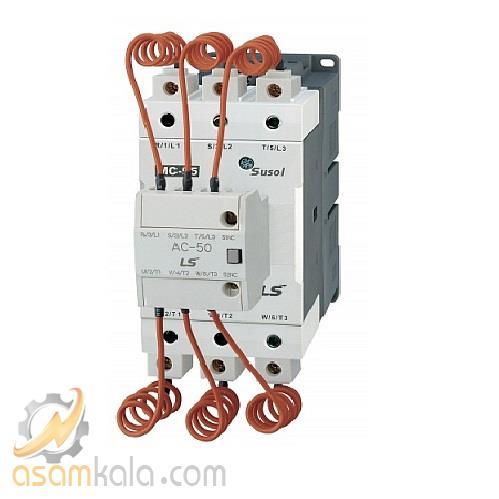

بررسی واحد سوئیچینگ خازنی ال اس (متاسل) برای کنتاکتور های 50 تا 65 مدل AC-50
واحد سوئیچینگ خازنی مدل AC-50 از برند LS Electric سری Metasol، به‌عنوان یک تجهیز جانبی تخصصی برای کنتاکتورهای 50 تا 65 آمپر طراحی شده است. این ماژول با هدف کاهش جریان هجومی اولیه هنگام کلیدزنی بانک‌های خازنی به مدار، عملکردی مؤثر و ایمن ارائه می‌دهد. در لحظه وصل خازن‌ها، جریان لحظه‌ای بسیار بالایی ایجاد می‌شود که می‌تواند به کنتاکتور آسیب بزند یا باعث ایجاد نویز و اختلال در شبکه شود؛ AC-50 با ایجاد تأخیر و کنترل در لحظه کلیدزنی، این جریان هجومی را محدود کرده و عمر مفید تجهیزات را افزایش می‌دهد.
این واحد با کنتاکتورهای سری MC-50 و MC-65 کاملاً سازگار بوده و به‌صورت ماژولار روی کنتاکتور نصب می‌شود. طراحی فشرده، نصب آسان و تطابق با استانداردهای بین‌المللی مانند IEC 60947 و گواهی CE، باعث شده تا AC-50 در پروژه‌های صنعتی، تابلوهای بانک خازنی، سیستم‌های اصلاح ضریب توان و مدارهای قدرت با بارهای خازنی، جایگاه ویژه‌ای داشته باشد. استفاده از این تجهیز نه‌تنها ایمنی مدار را افزایش می‌دهد، بلکه باعث کاهش هزینه‌های نگهداری و بهبود کیفیت توان شبکه نیز می‌شود.
جدول مشخصات فنی سوئیچینگ خازنی ال اس (متاسل) مدل AC-50
| مشخصه | مقدار / توضیح |
|---|---|
| برند | LS Electric (ساخت کره جنوبی) |
| سری سازگار | Metasol – مناسب برای MC-50 و MC-65 |
| کد محصول | AC-50 |
| نوع تجهیز | واحد سوئیچینگ خازنی (Capacitor Switching Unit) |
| کاربرد اصلی | کاهش جریان هجومی اولیه هنگام کلیدزنی بانک‌های خازنی |
| محل نصب | جانبی – نصب روی کنتاکتورهای سری MC |
| رنج جریان سازگار | 50 تا 65 آمپر |
| توان قابل پشتیبانی | حدود 12 تا 18 کیلووار (بسته به مدل کنتاکتور) |
| استانداردها | IEC 60947، CE |
| ویژگی خاص | کاهش نویز، افزایش عمر کنتاکتور، بهبود کیفیت توان |
| نحوه عملکرد | ایجاد تأخیر در لحظه کلیدزنی برای محدود کردن جریان هجومی |
موارد کاربرد اصلی
-
تابلوهای بانک خازنی صنعتی و ساختمانی جلوگیری از جریان هجومی بالا هنگام اتصال خازن‌ها به مدار، افزایش عمر کنتاکتور و بهبود کیفیت توان شبکه در بارهای 12 تا 18 کیلووار.
-
سیستم‌های اصلاح ضریب توان (Power Factor Correction) کلیدزنی ایمن خازن‌ها در مدارهای قدرت برای کاهش مصرف انرژی و جریمه‌های ناشی از ضریب توان پایین، به‌ویژه در خطوط تولید و مراکز داده.
-
مدارهای قدرت با بارهای خازنی حساس مناسب برای پروژه‌هایی که بارهای خازنی به‌صورت متناوب وارد مدار می‌شوند، مانند سیستم‌های تهویه صنعتی، آسانسورها یا تجهیزات پزشکی.
-
تابلوهای برق با نیاز به کلیدزنی سریع و ایمن استفاده در مدارهایی با عملکرد مکرر و سریع، بدون آسیب به تجهیزات یا ایجاد اختلال در شبکه، به‌ویژه در محیط‌های پرنوسان یا با بارهای متغیر.
مراحل نصب
-
آماده‌سازی تجهیزات مورد نیاز شامل پیچ‌گوشتی، سیم‌چین، نوار عایق، سرسیم استاندارد و نقشه مدار بانک خازنی.
-
انتخاب محل نصب مناسب واحد AC-50 به‌صورت جانبی روی کنتاکتورهای سری MC-50 و MC-65 نصب می‌شود؛ محل نصب باید خشک، بدون لرزش و دور از گرد و غبار باشد.
-
نصب مکانیکی قطعه قطعه را در محل جانبی کنتاکتور قرار داده و با فشار مناسب در جای خود قفل کنید؛ نصب آن بدون نیاز به پیچ و به‌صورت فشاری انجام می‌شود.
-
اتصال به مدار قدرت و فرمان ترمینال‌های ورودی و خروجی را مطابق با نقشه مدار به خازن‌ها و تجهیزات کنترلی متصل کنید. مسیر عبور جریان هجومی باید از طریق این واحد باشد تا عملکرد حفاظتی آن فعال شود.
نکات فنی و ایمنی
-
قطع برق قبل از نصب پیش از هرگونه اتصال، منبع تغذیه را قطع کنید تا از خطر برق‌گرفتگی جلوگیری شود.
-
بررسی تطابق جریان و توان از تطابق جریان کنتاکتور و توان خازن‌ها با ظرفیت واحد AC-50 اطمینان حاصل شود تا عملکرد صحیح برقرار گردد.
-
استفاده از سرسیم و نوار عایق استاندارد برای جلوگیری از اتصال کوتاه و افزایش ایمنی، از تجهیزات نصب با کیفیت استفاده شود.
-
بازبینی عملکرد پس از نصب پس از نصب و اتصال، عملکرد واحد را با کلیدزنی خازن‌ها بررسی کنید تا جریان هجومی به‌درستی محدود شود و نویز شبکه کاهش یابد.
