بررسی واحد سوئیچینگ خازنی ال اس (متاسل) برای کنتاکتورهای 9 تا 40 مدل AC-9

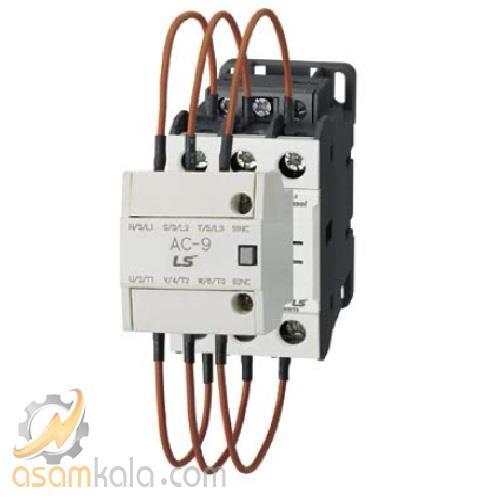

واحد سوئیچینگ خازنی مدل AC-9 از برند LS Electric سری Metasol، به‌عنوان یک تجهیز جانبی تخصصی برای کنتاکتورهای 9 تا 40 آمپر طراحی شده است. این ماژول با هدف کاهش جریان هجومی اولیه هنگام کلیدزنی بانک‌های خازنی به مدار، عملکردی مؤثر و ایمن ارائه می‌دهد. در لحظه وصل خازن‌ها، جریان لحظه‌ای بسیار بالایی ایجاد می‌شود که می‌تواند به کنتاکتور آسیب بزند یا باعث ایجاد نویز و اختلال در شبکه شود؛ AC-9 با ایجاد تأخیر و کنترل در لحظه کلیدزنی، این جریان هجومی را محدود کرده و عمر مفید تجهیزات را افزایش می‌دهد.
این واحد با کنتاکتورهای سری MC-9 تا MC-40 کاملاً سازگار بوده و به‌صورت ماژولار روی کنتاکتور نصب می‌شود. طراحی فشرده، نصب آسان و تطابق با استانداردهای بین‌المللی مانند IEC 60947، باعث شده تا AC-9 در پروژه‌های صنعتی، تابلوهای بانک خازنی، سیستم‌های اصلاح ضریب توان و مدارهای قدرت با بارهای خازنی، جایگاه ویژه‌ای داشته باشد. استفاده از این تجهیز نه‌تنها ایمنی مدار را افزایش می‌دهد، بلکه باعث کاهش هزینه‌های نگهداری و بهبود کیفیت توان شبکه نیز می‌شود.
جدول مشخصات فنی سوئیچینگ خازنی ال اس (متاسل) مدل AC-9
| مشخصه | مقدار / توضیح |
|---|---|
| برند | LS Electric (ساخت کره جنوبی) |
| سری سازگار | Metasol – مناسب برای کنتاکتورهای MC-9 تا MC-40 |
| کد محصول | AC-9 |
| نوع تجهیز | واحد سوئیچینگ خازنی (Capacitor Switching Unit) |
| کاربرد اصلی | کاهش جریان هجومی اولیه هنگام کلیدزنی بانک‌های خازنی |
| محل نصب | جانبی – نصب روی کنتاکتورهای سری MC |
| رنج جریان سازگار | 9 تا 40 آمپر |
| توان قابل پشتیبانی | حدود 3.3 تا 7.9 کیلووار (بسته به مدل کنتاکتور) |
| استانداردها | IEC 60947، CE |
| ویژگی خاص | کاهش نویز، افزایش عمر کنتاکتور، بهبود کیفیت توان |
| نحوه عملکرد | ایجاد تأخیر در لحظه کلیدزنی برای محدود کردن جریان هجومی |
موارد کاربرد اصلی
-
تابلوهای بانک خازنی صنعتی و ساختمانی جلوگیری از جریان هجومی بالا هنگام اتصال خازن‌ها به مدار، افزایش عمر کنتاکتور و بهبود کیفیت توان شبکه.
-
سیستم‌های اصلاح ضریب توان (Power Factor Correction) کلیدزنی ایمن خازن‌ها در مدارهای قدرت برای کاهش مصرف انرژی و جریمه‌های ناشی از ضریب توان پایین.
-
مدارهای قدرت با بارهای خازنی حساس استفاده در پروژه‌هایی که بارهای خازنی به‌صورت متناوب وارد مدار می‌شوند، مانند سیستم‌های تهویه، آسانسور یا تجهیزات پزشکی.
-
تابلوهای برق با نیاز به کلیدزنی سریع و ایمن مناسب برای مدارهایی که نیاز به عملکرد مکرر و سریع دارند، بدون آسیب به تجهیزات یا ایجاد اختلال در شبکه.
مراحل نصب
-
آماده‌سازی تجهیزات مورد نیاز شامل پیچ‌گوشتی، سیم‌چین، نوار عایق، سرسیم استاندارد و نقشه مدار بانک خازنی.
-
انتخاب محل نصب مناسب واحد AC-9 به‌صورت جانبی روی کنتاکتورهای سری MC-9 تا MC-40 نصب می‌شود؛ محل نصب باید خشک، بدون لرزش و دور از گرد و غبار باشد.
-
نصب مکانیکی قطعه قطعه را در محل جانبی کنتاکتور قرار داده و با فشار مناسب در جای خود قفل کنید؛ نصب آن بدون نیاز به پیچ و به‌صورت فشاری انجام می‌شود.
-
اتصال به مدار قدرت و فرمان ترمینال‌های ورودی و خروجی را مطابق با نقشه مدار به خازن‌ها و تجهیزات کنترلی متصل کنید. توجه شود که مسیر عبور جریان هجومی باید از طریق این واحد باشد.
نکات فنی و ایمنی
-
قطع برق قبل از نصب پیش از هرگونه اتصال، منبع تغذیه را قطع کنید تا از خطر برق‌گرفتگی جلوگیری شود.
-
بررسی تطابق جریان و توان از تطابق جریان کنتاکتور و توان خازن‌ها با ظرفیت واحد AC-9 اطمینان حاصل شود تا عملکرد صحیح برقرار گردد.
-
استفاده از سرسیم و نوار عایق استاندارد برای جلوگیری از اتصال کوتاه و افزایش ایمنی، از تجهیزات نصب با کیفیت استفاده شود.
-
بازبینی عملکرد پس از نصب پس از نصب و اتصال، عملکرد واحد را با کلیدزنی خازن‌ها بررسی کنید تا جریان هجومی به‌درستی محدود شود و نویز شبکه کاهش یابد.
