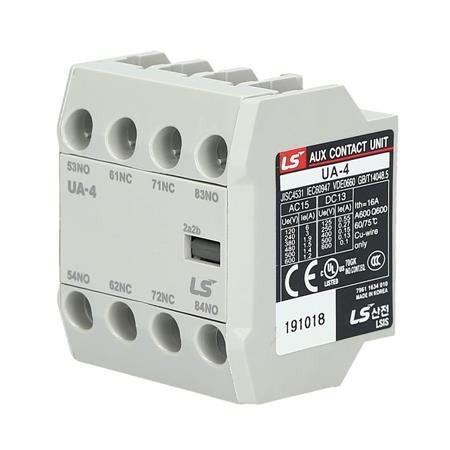

کنتاکت کمکی ال اس (متاسل) برای کنتاکتورهای 6 تا 150 مدل UA-4(4NO)

بررسی کنتاکت کمکی ال اس (متاسل) مدل UA-4(4NO)

کنتاکت کمکی مدل UA-4 (4NO) از برند LS Electric سری Metasol، به‌عنوان یکی از کامل‌ترین گزینه‌ها برای ارتقای مدار فرمان در کنتاکتورهای صنعتی طراحی شده است. این مدل شامل چهار کنتاکت باز (Normally Open) بوده و به‌صورت جانبی روی کنتاکتورهای سری MC در رنج 6 تا 150 آمپر نصب می‌شود. وجود چهار تیغه باز در یک قطعه، امکان ارسال هم‌زمان چند سیگنال وصل را فراهم می‌سازد و در مدارهایی که نیاز به تشخیص وضعیت فعال بودن کنتاکتور در چند نقطه دارند، عملکردی دقیق و قابل اعتماد ارائه می‌دهد. طراحی مکانیکی فشرده، نصب آسان و سازگاری بالا با تجهیزات کنترلی مانند PLC، رله‌های منطقی و HMI، این مدل را به گزینه‌ای حرفه‌ای برای تابلوهای برق صنعتی و ساختمانی تبدیل کرده است.

کنتاکت UA-4 (4NO) با استانداردهای بین‌المللی نظیر IEC 60947-5-1 و گواهی CE مطابقت دارد و در ولتاژهای فرمان مختلف قابل استفاده است. این تجهیز در مدارهای اتوماسیون، ایمنی، اضطراری و مانیتورینگ کاربرد گسترده‌ای دارد و به طراحان مدار اجازه می‌دهد تا وضعیت فعال بودن کنتاکتور را با دقت بالا مانیتور کرده و اقدامات کنترلی لازم را اجرا کنند. استفاده از UA-4 (4NO) در کنار کنتاکتورهای سری متاسل، نه‌تنها قابلیت‌های کنترلی مدار را افزایش می‌دهد، بلکه انعطاف‌پذیری و سرعت پاسخ‌گویی سیستم را نیز بهبود می‌بخشد.

جدول مشخصات فنی کنتاکت کمکی LS (Metasol) مدل UA-4 (4NO)

موارد کاربرد اصلی

• مدارهای فرمان و کنترل صنعتی چندگانه ارسال هم‌زمان چند سیگنال وصل به PLC، رله‌های منطقی یا HMI برای اجرای منطق‌های ترکیبی در خطوط تولید، ماشین‌آلات صنعتی و سیستم‌های خودکار.

• تابلوهای برق ساختمانی و صنعتی با سیستم‌های مانیتورینگ نمایش وضعیت فعال بودن کنتاکتور در چند نقطه از طریق کنترل مرکزی، جهت ثبت، تحلیل و واکنش سریع به تغییرات عملکردی.

• سیستم‌های ایمنی و اضطراری با نیاز به تأیید چندگانه فعال‌سازی تجهیزات حساس یا روشنایی اضطراری در صورت وصل شدن کنتاکتور، با قابلیت ارسال سیگنال به چند بخش از سیستم.

• پروژه‌های اتوماسیون با نیاز به انعطاف‌پذیری بالا استفاده در مدارهایی که نیاز به تغییر حالت سریع و دقیق دارند، مانند کنترل تهویه، تغذیه اضطراری یا تجهیزات پزشکی.

مراحل نصب

• آماده‌سازی تجهیزات مورد نیاز شامل پیچ‌گوشتی، سیم‌چین، نوار عایق، سرسیم استاندارد و نقشه مدار فرمان.

• انتخاب محل نصب مناسب UA-4 به‌صورت جانبی روی کنتاکتورهای سری MC نصب می‌شود؛ محل نصب باید خشک، بدون لرزش و دور از گرد و غبار باشد.

• نصب مکانیکی قطعه قطعه را در محل جانبی کنتاکتور قرار داده و با فشار مناسب در جای خود قفل کنید؛ نصب آن بدون نیاز به پیچ و به‌صورت فشاری انجام می‌شود.

• اتصال به مدار فرمان ترمینال‌های NO را مطابق با نقشه مدار فرمان به تجهیزات کنترلی مانند PLC، رله یا تایمر متصل کنید. شماره‌گذاری ترمینال‌ها معمولاً به‌صورت 13-14، 23-24، 33-34 و 43-44 برای NO مشخص شده‌اند.

نکات فنی و ایمنی

• قطع برق قبل از نصب پیش از هرگونه اتصال، منبع تغذیه را قطع کنید تا از خطر برق‌گرفتگی جلوگیری شود.

• بررسی شماره‌گذاری ترمینال‌ها از تطابق شماره‌های ترمینال با نقشه مدار اطمینان حاصل شود تا عملکرد صحیح برقرار گردد.

• استفاده از نوار عایق و سرسیم مناسب برای جلوگیری از اتصال کوتاه و افزایش ایمنی، از نوار عایق و سرسیم‌های استاندارد استفاده شود.

• بازبینی عملکرد پس از نصب پس از نصب و اتصال، عملکرد کنتاکت کمکی را با تحریک کنتاکتور بررسی کنید تا سیگنال‌های NO به‌درستی عمل کنند.
