بررسی کنتاکت کمکی ال اس (متاسل) مدل UA-4(4NC)

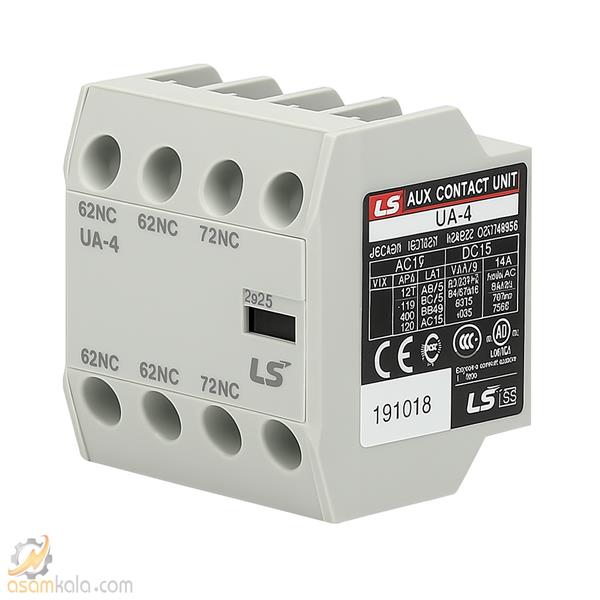

کنتاکت کمکی مدل UA-4 (4NC) از برند LS Electric سری Metasol، بهعنوان یکی از تخصصیترین تجهیزات جانبی برای کنتاکتورهای صنعتی در رنج 6 تا 150 آمپر طراحی شده است. این مدل شامل چهار کنتاکت بسته (Normally Closed) بوده و بهصورت جانبی روی کنتاکتورهای سری MC نصب میشود. ترکیب چهار کنتاکت بسته در یک قطعه، امکان ارسال همزمان چند سیگنال قطع را فراهم میسازد و در مدارهایی که نیاز به تشخیص وضعیت غیرفعال بودن کنتاکتور در چند نقطه دارند، عملکردی دقیق و قابل اعتماد ارائه میدهد. طراحی مکانیکی فشرده، نصب آسان و سازگاری بالا با تجهیزات کنترلی مانند PLC، رلههای منطقی و HMI، این مدل را به گزینهای حرفهای برای تابلوهای برق صنعتی و ساختمانی تبدیل کرده است.
کنتاکت UA-4 (4NC) با استانداردهای بینالمللی نظیر IEC 60947-5-1 و گواهی CE مطابقت دارد و در ولتاژهای فرمان مختلف قابل استفاده است. این تجهیز در مدارهای ایمنی، اضطراری، اتوماسیون صنعتی و سیستمهای مانیتورینگ کاربرد گستردهای دارد و به طراحان مدار اجازه میدهد تا وضعیت غیرفعال بودن کنتاکتور را با دقت بالا مانیتور کرده و اقدامات کنترلی لازم را اجرا کنند. استفاده از UA-4 (4NC) در کنار کنتاکتورهای سری متاسل، نهتنها قابلیتهای کنترلی مدار را افزایش میدهد، بلکه ایمنی و انعطافپذیری سیستم را نیز بهبود میبخشد.
جدول مشخصات فنی
مشخصه | مقدار / توضیح |
---|---|
برند | LS Electric (ساخت کره جنوبی) |
سری سازگار | Metasol – مناسب برای کنتاکتورهای سری MC |
کد محصول | UA-4 (4NC) |
نوع تجهیز | کنتاکت کمکی جانبی (Auxiliary Contact) |
تعداد کنتاکتها | 4NC (چهار کنتاکت بسته) |
محل نصب | جانبی – نصب در کنار کنتاکتور |
رنج جریان کنتاکتور سازگار | 6 تا 150 آمپر |
ولتاژ کاری | مطابق با ولتاژ فرمان مدار (معمولاً 24 تا 220 ولت) |
استانداردها | IEC 60947-5-1، CE |
کاربرد اصلی | ارسال وضعیت قطع به مدار فرمان یا PLC |
موارد کاربرد اصلی
-
مدارهای ایمنی و اضطراری چندگانه ارسال همزمان چند سیگنال قطع برای فعالسازی آلارمها، قطع اضطراری یا اقدامات حفاظتی در سیستمهای تهویه، روشنایی اضطراری، تغذیه تجهیزات حساس یا ماشینآلات صنعتی.
-
سیستمهای مانیتورینگ و کنترل مرکزی نمایش وضعیت غیرفعال بودن کنتاکتور در چند نقطه از طریق PLC، HMI یا نرمافزارهای مانیتورینگ جهت ثبت، تحلیل و واکنش سریع به تغییرات عملکردی.
-
تابلوهای برق صنعتی با منطق کنترلی پیچیده استفاده در مدارهایی که نیاز به تشخیص همزمان چند وضعیت قطع دارند، مانند خطوط تولید چندمرحلهای یا سیستمهای توزیع توان با چند مسیر موازی.
-
مدارهای فرمان با نیاز به ایزولاسیون چندگانه اجرای منطقهای کنترلی که در آن قطع بودن کنتاکتور باید به چند بخش از سیستم اطلاع داده شود، برای جلوگیری از راهاندازی ناخواسته یا تداخل عملکردی.
مراحل نصب
-
آمادهسازی تجهیزات مورد نیاز شامل پیچگوشتی، سیمچین، نوار عایق، سرسیم استاندارد و نقشه مدار فرمان.
-
انتخاب محل نصب مناسب UA-4 بهصورت جانبی روی کنتاکتورهای سری MC نصب میشود؛ محل نصب باید خشک، بدون لرزش و دور از گرد و غبار باشد.
-
نصب مکانیکی قطعه قطعه را در محل جانبی کنتاکتور قرار داده و با فشار مناسب در جای خود قفل کنید؛ نصب آن بدون نیاز به پیچ و بهصورت فشاری انجام میشود.
-
اتصال به مدار فرمان ترمینالهای NC را مطابق با نقشه مدار فرمان به تجهیزات کنترلی مانند PLC، رله یا تایمر متصل کنید. شمارهگذاری ترمینالها معمولاً بهصورت 21-22، 31-32، 41-42 و 51-52 برای NC مشخص شدهاند.
نکات فنی و ایمنی
-
قطع برق قبل از نصب پیش از هرگونه اتصال، منبع تغذیه را قطع کنید تا از خطر برقگرفتگی جلوگیری شود.
-
بررسی شمارهگذاری ترمینالها از تطابق شمارههای ترمینال با نقشه مدار اطمینان حاصل شود تا عملکرد صحیح برقرار گردد.
-
استفاده از نوار عایق و سرسیم مناسب برای جلوگیری از اتصال کوتاه و افزایش ایمنی، از نوار عایق و سرسیمهای استاندارد استفاده شود.
-
بازبینی عملکرد پس از نصب پس از نصب و اتصال، عملکرد کنتاکت کمکی را با تحریک کنتاکتور بررسی کنید تا سیگنالهای NC بهدرستی عمل کنند.
