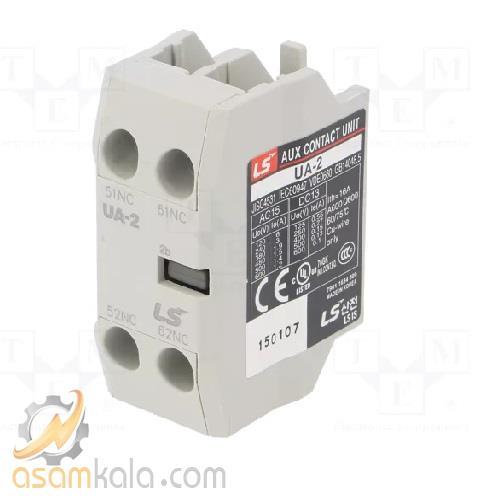

بررسی کنتاکت کمکی ال اس (متاسل) مدل UA-2(2NO)
کنتاکت کمکی مدل UA-2 (2NO) از برند LS Electric سری Metasol، به‌عنوان یکی از تجهیزات جانبی کنتاکتورهای صنعتی طراحی شده و برای ارتقای عملکرد مدار فرمان مورد استفاده قرار می‌گیرد. این مدل شامل دو کنتاکت باز (2NO) بوده و به‌صورت جانبی روی کنتاکتورهای سری MC در رنج 6 تا 150 آمپر نصب می‌شود. طراحی مکانیکی دقیق، نصب آسان و قابلیت اطمینان بالا باعث شده تا UA-2 در مدارهای کنترلی، اتوماسیون صنعتی و سیستم‌های حفاظتی جایگاه ویژه‌ای داشته باشد. این تجهیز امکان ارسال سیگنال‌های وضعیت وصل را به تجهیزات کنترلی مانند PLC، رله‌های منطقی یا HMI فراهم می‌سازد و در مدارهایی که نیاز به تشخیص وضعیت فعال بودن کنتاکتور دارند، عملکردی مؤثر ارائه می‌دهد2.
کنتاکت کمکی UA-2 با استانداردهای بین‌المللی نظیر IEC 60947-5-1 و گواهی CE مطابقت دارد و در ولتاژهای فرمان مختلف قابل استفاده است. بدنه مقاوم، طراحی جمع‌وجور و قابلیت ترکیب با سایر تجهیزات جانبی مانند بیمتال‌ها یا تایمرها، این قطعه را به گزینه‌ای مناسب برای افزایش قابلیت‌های کنترلی در تابلوهای برق صنعتی، سیستم‌های اضطراری، مدارهای ایمنی و پروژه‌های ساختمانی تبدیل کرده است. استفاده از UA-2 در کنار کنتاکتورهای سری متاسل، امکان مانیتورینگ دقیق وضعیت عملکرد و اجرای منطق کنترلی پیشرفته را فراهم می‌سازد و به طراحان مدار اجازه می‌دهد تا کنترل و ایمنی بیشتری در سیستم‌های الکتریکی برقرار کنند
جدول مشخصات فنی کنتاکت کمکی LS (متاسل) مدل UA-2(2NO)
| مشخصه | مقدار / توضیح |
|---|---|
| برند | LS Electric (ساخت کره جنوبی) |
| سری سازگار | Metasol – مناسب برای کنتاکتورهای سری MC |
| کد محصول | UA-2 (2NO) |
| نوع تجهیز | کنتاکت کمکی جانبی (Auxiliary Contact) |
| تعداد کنتاکت‌ها | 2NO (دو کنتاکت باز) |
| محل نصب | جانبی – نصب در کنار کنتاکتور |
| رنج جریان کنتاکتور سازگار | 6 تا 150 آمپر |
| ولتاژ کاری | مطابق با ولتاژ فرمان مدار (معمولاً 24 تا 220 ولت) |
| استانداردها | IEC 60947-5-1، CE |
| کاربرد اصلی | ارسال وضعیت وصل به مدار فرمان یا PLC |
موارد کاربرد اصلی
-
مدارهای فرمان و کنترل صنعتی ارسال سیگنال وصل به PLC، رله‌های منطیکی یا HMI برای اجرای منطق کنترلی دقیق در خطوط تولید، ماشین‌آلات و تجهیزات صنعتی.
-
تابلوهای برق ساختمانی و صنعتی استفاده در مدارهای حفاظتی و کنترلی جهت اطلاع از وضعیت کلیدزنی و هماهنگی بین تجهیزات الکتریکی.
-
سیستم‌های اتوماسیون و مانیتورینگ نمایش وضعیت فعال بودن کنتاکتور در سیستم‌های کنترل مرکزی، نرم‌افزارهای مانیتورینگ یا پنل‌های HMI.
-
مدارهای ایمنی و اضطراری فعال‌سازی آلارم‌ها یا اقدامات حفاظتی در صورت وصل شدن کنتاکتور، به‌ویژه در سیستم‌های تهویه، روشنایی اضطراری یا تغذیه تجهیزات حساس.
مراحل نصب
-
آماده‌سازی تجهیزات ابزارهای مورد نیاز شامل پیچ‌گوشتی، سیم‌چین، نوار عایق و دفترچه راهنمای کنتاکتور تهیه شود.
-
انتخاب محل نصب مناسب کنتاکت UA-2 به‌صورت جانبی روی کنتاکتورهای سری MC نصب می‌شود؛ محل نصب باید خشک، بدون لرزش و دور از گرد و غبار باشد.
-
نصب مکانیکی قطعه را در محل جانبی کنتاکتور قرار داده و با فشار مناسب در جای خود قفل کنید؛ نصب آن بدون نیاز به پیچ و به‌صورت فشاری انجام می‌شود.
-
اتصال به مدار فرمان ترمینال‌های NO را مطابق با نقشه مدار فرمان به تجهیزات کنترلی مانند PLC، رله یا تایمر متصل کنید. شماره‌گذاری ترمینال‌ها معمولاً به‌صورت 13-14 و 23-24 برای NO مشخص شده‌اند.
نکات فنی و ایمنی
-
قطع برق قبل از نصب پیش از هرگونه اتصال، منبع تغذیه را قطع کنید تا از خطر برق‌گرفتگی جلوگیری شود.
-
بررسی شماره‌گذاری ترمینال‌ها از تطابق شماره‌های ترمینال با نقشه مدار اطمینان حاصل شود تا عملکرد صحیح برقرار گردد.
-
استفاده از نوار عایق و سرسیم مناسب برای جلوگیری از اتصال کوتاه و افزایش ایمنی، از نوار عایق و سرسیم‌های استاندارد استفاده شود.
-
بازبینی عملکرد پس از نصب پس از نصب و اتصال، عملکرد کنتاکت کمکی را با تحریک کنتاکتور بررسی کنید تا سیگنال‌های NO به‌درستی عمل کنند.
