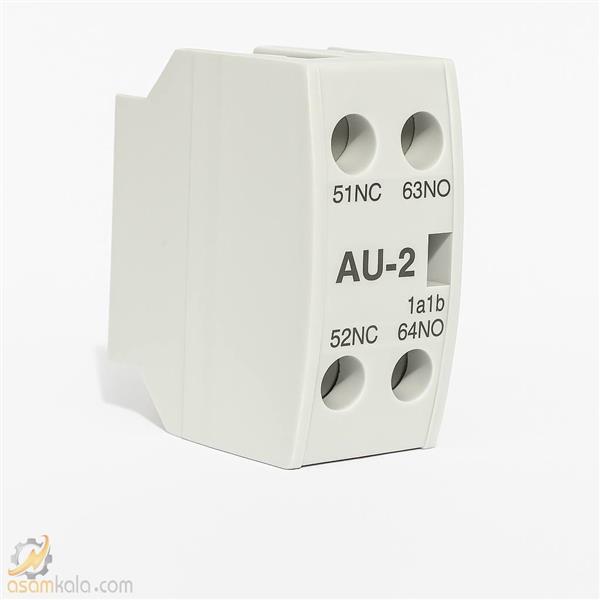

بررسی کنتاکت کمکی برند ال اس (متاسل) مدل AU-2(1NO+1NC)
کنتاکت کمکی مدل AU-2 از برند LS Electric سری Metasol، به‌عنوان یکی از تجهیزات جانبی کنتاکتورهای صنعتی طراحی شده و برای ارتقای عملکرد مدار فرمان مورد استفاده قرار می‌گیرد. این مدل با ترکیب 1NO + 1NC یا 2NC عرضه می‌شود و به‌صورت جانبی روی کنتاکتورهای سری MC در رنج 6 تا 150 آمپر نصب می‌گردد. طراحی مکانیکی دقیق، نصب آسان و قابلیت اطمینان بالا باعث شده تا AU-2 در مدارهای کنترلی، اتوماسیون صنعتی و سیستم‌های حفاظتی جایگاه ویژه‌ای داشته باشد. این تجهیز امکان ارسال سیگنال‌های وضعیت قطع یا وصل را به تجهیزات کنترلی مانند PLC، رله‌های منطقی یا HMI فراهم می‌سازد.
کنتاکت کمکی AU-2 با استانداردهای بین‌المللی نظیر IEC 60947-5-1 و گواهی CE مطابقت دارد و در ولتاژهای فرمان مختلف قابل استفاده است. این قطعه با بدنه‌ای مقاوم و طراحی جمع‌وجور، در تابلوهای برق صنعتی، سیستم‌های اضطراری، مدارهای ایمنی و پروژه‌های ساختمانی کاربرد دارد. استفاده از AU-2 در کنار کنتاکتورهای سری متاسل، امکان مانیتورینگ دقیق وضعیت عملکرد و اجرای منطق کنترلی پیشرفته را فراهم می‌سازد و به طراحان مدار اجازه می‌دهد تا کنترل و ایمنی بیشتری در سیستم‌های الکتریکی برقرار کنند
جدول مشخصات فنی کنتاکت کمکی ال اس (متاسل) مدل AU-2
| مشخصه | مقدار / توضیح |
|---|---|
| برند | LS Electric (ساخت کره جنوبی) |
| سری سازگار | Metasol – مناسب برای کنتاکتورهای سری MC |
| کد محصول | AU-2 |
| نوع تجهیز | کنتاکت کمکی جانبی (Auxiliary Contact) |
| تعداد کنتاکت‌ها | 1NO + 1NC یا 2NC (بسته به مدل انتخابی) |
| محل نصب | جانبی – نصب در کنار کنتاکتور |
| رنج جریان کنتاکتور سازگار | 6 تا 150 آمپر |
| ولتاژ کاری | مطابق با ولتاژ فرمان مدار (معمولاً 24 تا 220 ولت) |
| استانداردها | IEC 60947-5-1، CE |
| کاربرد اصلی | ارسال وضعیت قطع/وصل به مدار فرمان یا PLC |
موارد کاربرد اصلی
-
مدارهای فرمان و کنترل صنعتی انتقال وضعیت کنتاکتور به PLC، رله‌های منطقی یا سیستم‌های مانیتورینگ برای اجرای منطق کنترلی دقیق.
-
تابلوهای برق صنعتی و ساختمانی استفاده در مدارهای حفاظتی و کنترلی برای اطلاع از وضعیت کلیدزنی و ایجاد هماهنگی بین تجهیزات.
-
سیستم‌های اتوماسیون و مانیتورینگ ارسال سیگنال وضعیت به HMI یا کنترل مرکزی جهت نمایش یا ثبت عملکرد تجهیزات.
-
مدارهای ایمنی و اضطراری تشخیص وضعیت قطع یا وصل کنتاکتور برای فعال‌سازی آلارم‌ها، قطع اضطراری یا اقدامات حفاظتی.
مراحل نصب
-
آماده‌سازی تجهیزات ابزارهای مورد نیاز شامل پیچ‌گوشتی، سیم‌چین، نوار عایق و دفترچه راهنمای کنتاکتور تهیه شود.
-
انتخاب محل نصب مناسب کنتاکت AU-2 به‌صورت جانبی روی کنتاکتورهای سری MC نصب می‌شود؛ محل نصب باید خشک، بدون لرزش و دور از گرد و غبار باشد.
-
نصب مکانیکی قطعه را در محل جانبی کنتاکتور قرار داده و با فشار مناسب در جای خود قفل کنید؛ نصب آن بدون نیاز به پیچ و به‌صورت فشاری انجام می‌شود.
-
اتصال به مدار فرمان ترمینال‌های NO و NC را مطابق با نقشه مدار فرمان به تجهیزات کنترلی مانند PLC، رله یا تایمر متصل کنید. شماره‌گذاری ترمینال‌ها معمولاً به‌صورت 13-14 برای NO و 21-22 برای NC مشخص شده‌اند.
نکات فنی و ایمنی
-
قطع برق قبل از نصب پیش از هرگونه اتصال، منبع تغذیه را قطع کنید تا از خطر برق‌گرفتگی جلوگیری شود.
-
بررسی شماره‌گذاری ترمینال‌ها از تطابق شماره‌های ترمینال با نقشه مدار اطمینان حاصل شود تا عملکرد صحیح برقرار گردد.
-
استفاده از نوار عایق و سرسیم مناسب برای جلوگیری از اتصال کوتاه و افزایش ایمنی، از نوار عایق و سرسیم‌های استاندارد استفاده شود.
-
بازبینی عملکرد پس از نصب پس از نصب و اتصال، عملکرد کنتاکت کمکی را با تحریک کنتاکتور بررسی کنید تا سیگنال‌های NO و NC به‌درستی عمل کنند
