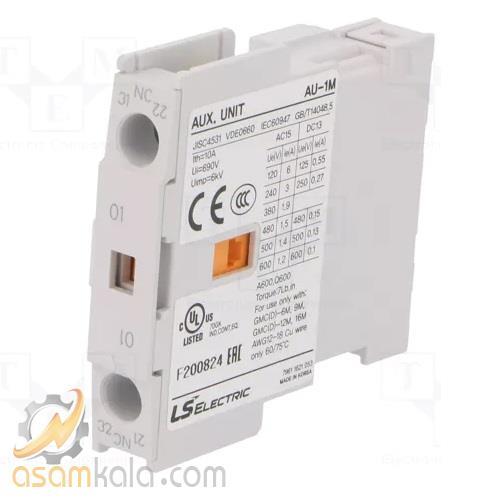

بررسی کنتاکت کمکی برند ال اس (متاسل) مدل AU-1(1NO+1NC)
کنتاکت کمکی مدل AU-1 از برند LS Electric سری Metasol، به‌عنوان یکی از تجهیزات جانبی کنتاکتورهای صنعتی طراحی شده است. این قطعه با ساختار مکانیکی دقیق و قابلیت نصب آسان در کنار کنتاکتورهای سری MC، امکان افزودن عملکردهای کنترلی بیشتر را فراهم می‌سازد. مدل AU-1 معمولاً شامل یک کنتاکت باز (NO) و یک کنتاکت بسته (NC) بوده و به‌صورت جانبی روی کنتاکتور نصب می‌شود. این ویژگی باعث می‌شود تا در مدارهای فرمان، سیگنال‌های وضعیت قطع یا وصل به تجهیزات کنترلی مانند PLC یا رله‌های منطقی منتقل شود.
کنتاکت کمکی AU-1 با استانداردهای بین‌المللی نظیر IEC 60947-5-1 مطابقت دارد و در ولتاژهای کاری مختلف قابل استفاده است. طراحی جمع‌وجور، عمر مکانیکی بالا، و قابلیت ترکیب با سایر تجهیزات جانبی مانند بیمتال‌ها یا تایمرها، این قطعه را به گزینه‌ای مناسب برای افزایش قابلیت‌های کنترلی در تابلوهای برق صنعتی، سیستم‌های اتوماسیون و مدارهای حفاظتی تبدیل کرده است. استفاده از AU-1 در کنار کنتاکتورهای سری متاسل، امکان مانیتورینگ وضعیت عملکرد کنتاکتور و اجرای منطق کنترلی دقیق‌تر را فراهم می‌سازد.
| مشخصه | مقدار / توضیح |
|---|---|
| برند | LS Electric (ساخت کره جنوبی) |
| سری سازگار | Metasol – مناسب برای کنتاکتورهای سری MC |
| کد محصول | AU-1 |
| نوع تجهیز | کنتاکت کمکی جانبی (Auxiliary Contact) |
| تعداد کنتاکت‌ها | 1NO + 1NC (یک باز + یک بسته) |
| محل نصب | جانبی – نصب در کنار کنتاکتور |
| ولتاژ کاری | مطابق با ولتاژ فرمان مدار (معمولاً 24 تا 220 ولت) |
| استانداردها | IEC 60947-5-1، CE |
| کاربرد اصلی | ارسال وضعیت قطع/وصل به مدار فرمان یا PLC |
موارد کاربرد اصلی
-
مدارهای فرمان و کنترل صنعتی انتقال وضعیت کنتاکتور به PLC، رله‌های منطقی یا سیستم‌های مانیتورینگ برای اجرای منطق کنترلی دقیق.
-
تابلوهای برق صنعتی و ساختمانی استفاده در مدارهای حفاظتی و کنترلی برای اطلاع از وضعیت کلیدزنی و ایجاد هماهنگی بین تجهیزات.
-
سیستم‌های اتوماسیون و مانیتورینگ ارسال سیگنال وضعیت به HMI یا سیستم‌های کنترل مرکزی جهت نمایش یا ثبت عملکرد تجهیزات.
-
مدارهای ایمنی و اضطراری تشخیص وضعیت قطع یا وصل کنتاکتور برای فعال‌سازی آلارم‌ها، قطع اضطراری یا اقدامات حفاظتی.
مراحل نصب
-
آماده‌سازی تجهیزات پیش از نصب، از وجود ابزارهای لازم مانند پیچ‌گوشتی، سیم‌چین، نوار عایق و دفترچه راهنما اطمینان حاصل شود.
-
انتخاب محل نصب مناسب کنتاکت AU-1 به‌صورت جانبی روی کنتاکتورهای سری MC نصب می‌شود. محل نصب باید خشک، بدون لرزش و دور از گرد و غبار باشد.
-
نصب مکانیکی قطعه را در محل جانبی کنتاکتور قرار داده و با فشار مناسب در جای خود قفل کنید. نیازی به پیچ یا ابزار خاص ندارد و نصب آن به‌صورت فشاری انجام می‌شود.
-
اتصال به مدار فرمان ترمینال‌های NO و NC را مطابق با نقشه مدار فرمان به تجهیزات کنترلی مانند PLC، رله یا تایمر متصل کنید. شماره‌گذاری ترمینال‌ها معمولاً به‌صورت دو رقمی (مثلاً 13-14 برای NO و 21-22 برای NC) مشخص شده‌اند.
نکات فنی و ایمنی
-
قطع برق قبل از نصب پیش از هرگونه اتصال، منبع تغذیه را قطع کنید تا از خطر برق‌گرفتگی جلوگیری شود.
-
بررسی شماره‌گذاری ترمینال‌ها از تطابق شماره‌های ترمینال با نقشه مدار اطمینان حاصل کنید تا عملکرد صحیح برقرار شود.
-
استفاده از نوار عایق و سرسیم مناسب برای جلوگیری از اتصال کوتاه و افزایش ایمنی، از نوار عایق و سرسیم‌های استاندارد استفاده شود.
-
بازبینی عملکرد پس از نصب پس از نصب و اتصال، عملکرد کنتاکت کمکی را با تحریک کنتاکتور بررسی کنید تا سیگنال‌های NO و NC به‌درستی عمل کنند
