بررسی کنتاکت خطا (آلارم) LS سوسل مدل AL-TD-TS-100-800

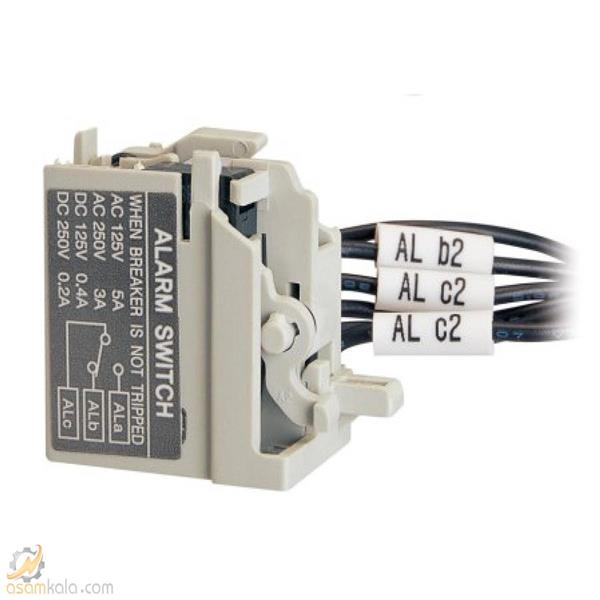

کنتاکت خطا مدل AL-TD-TS-100-800 از برند LS Electric سری Susol، یکی از تجهیزات جانبی کلیدهای اتوماتیک MCCB در رنج جریان 16 تا 800 آمپر محسوب می‌شود. این تجهیز به‌صورت داخلی درون بدنه کلید نصب می‌شود و وظیفه آن ارسال سیگنال خطا یا تریپ کلید به مدار فرمان یا سیستم‌های هشداردهنده است. به‌محض فعال شدن مکانیزم قطع کلید (تریپ)، کنتاکت آلارم تغییر وضعیت داده و سیگنال خروجی را به تجهیزات کنترلی یا مانیتورینگ ارسال می‌کند؛ این ویژگی در افزایش ایمنی، اطلاع‌رسانی سریع و کنترل مرکزی مدار نقش مهمی دارد.
طراحی فشرده، نصب آسان و پیکربندی استاندارد 1NO یا 1NC، این کنتاکت را به گزینه‌ای کاربردی در تابلوهای برق صنعتی، ساختمانی و مراکز حساس تبدیل کرده است. تجهیز مذکور با استانداردهای بین‌المللی نظیر IEC 60947-5-1 و گواهی CE مطابقت دارد و از نظر دوام مکانیکی، ایزولاسیون الکتریکی و عملکرد سیگنال‌دهی، کیفیت بالایی ارائه می‌دهد. استفاده از این کنتاکت در کنار تجهیزات جانبی دیگر مانند بوبین شنت، رله آندر ولتاژ یا کنتاکت کمکی، امکان پیاده‌سازی حفاظت و کنترل کامل‌تری را در مدار فراهم می‌سازد.
جدول مشخصات فنی کنتاکت خطا (آلارم) LS سوسل مدل AL-TD-TS-100-800
| مشخصه | مقدار / توضیح |
|---|---|
| برند | LS Electric (ساخت کره جنوبی) |
| سری سازگار | Susol – مدل‌های TD و TS از 100 تا 800AF |
| کد محصول | AL-TD-TS-100-800 |
| نوع تجهیز | کنتاکت خطا (Alarm Contact) |
| پیکربندی کنتاکت | 1NO یا 1NC |
| محل نصب | داخلی – داخل بدنه کلید |
| عملکرد | ارسال سیگنال در صورت تریپ شدن کلید |
| ولتاژ کاری | مطابق با مدار فرمان – معمولاً 24 تا 220V |
| رنگ بدنه | سفید |
| استانداردها | IEC 60947-5-1، CE، استاندارد ملی ایران |
| گارانتی | 24 ماهه رسمی LS Electric |
| کاربرد اصلی | هشدار خطا، مانیتورینگ وضعیت تریپ کلید |
موارد کاربرد اصلی
-
سیستم‌های هشدار و مانیتورینگ مرکزی ارسال سیگنال تریپ به پنل‌های هشدار، PLCها یا سیستم‌های کنترل مرکزی در صورت بروز خطا یا قطع مدار.
-
تابلوهای برق صنعتی و ساختمانی استفاده در مدارهای قدرت برای اطلاع‌رسانی سریع در صورت قطع کلید، به‌ویژه در خطوط تولید، آسانسورها، تهویه و روشنایی اضطراری.
-
مراکز داده، بیمارستان‌ها و پروژه‌های حساس مانیتورینگ وضعیت کلیدهای اتوماتیک در مدارهای تغذیه تجهیزات حیاتی و ارسال سیگنال به سیستم‌های حفاظتی یا هشداردهنده.
-
سیستم‌های اتوماسیون و کنترل هوشمند ترکیب با تجهیزات جانبی دیگر مانند بوبین شنت، رله آندر ولتاژ یا کنتاکت کمکی برای پیاده‌سازی حفاظت کامل‌تر و واکنش سریع در شرایط اضطراری.
نحوه نصب
-
موقعیت نصب: این کنتاکت به‌صورت داخلی درون بدنه کلید اتوماتیک نصب می‌شود و در کنار مکانیزم تریپ قرار دارد. با باز کردن قاب جلویی کلید، محل نصب قابل دسترسی است.
-
اتصال الکتریکی: ترمینال‌های کنتاکت باید به مدار فرمان یا سیستم هشدار متصل شوند. پیکربندی معمول شامل 1NO یا 1NC است که در صورت تریپ شدن کلید، تغییر وضعیت داده و سیگنال خطا را ارسال می‌کند.
-
تست عملکرد: پس از نصب، با فعال‌سازی مکانیزم تریپ کلید، باید تغییر وضعیت کنتاکت بررسی شود تا از صحت عملکرد تجهیز اطمینان حاصل گردد.
نکات فنی و ایمنی
-
سازگاری مدل: این کنتاکت فقط با کلیدهای سری TD و TS در رنج 100 تا 800 آمپر فریم سازگار است و نباید در مدل‌های دیگر استفاده شود.
-
ایزولاسیون و نویز: توصیه می‌شود از فیلترهای حفاظتی یا رله‌های واسط برای جلوگیری از نویز الکتریکی در مدار فرمان استفاده شود.
-
بازرسی دوره‌ای: بررسی سلامت سیم‌کشی، تست عملکرد و تمیزکاری محل نصب هر 6 ماه یک‌بار توصیه می‌شود تا از عملکرد پایدار و ایمن تجهیز اطمینان حاصل شود.
-
مطالعه دفترچه راهنما: پیش از نصب، مطالعه دقیق راهنمای فنی محصول برای آشنایی با نحوه اتصال، شماره‌گذاری ترمینال‌ها و الزامات ایمنی ضروری است.
