بررسی کنتاکت کمکی برند ال اس (سوسل) مدل AX-TS-1000-1600

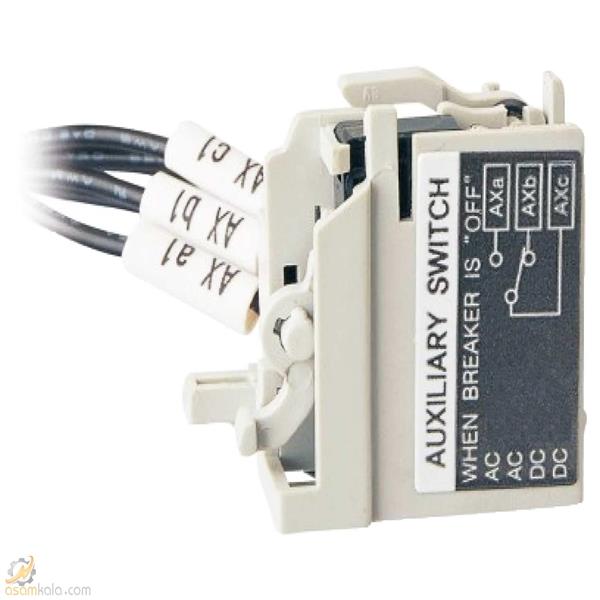

کنتاکت کمکی مدل AX-TS-1000-1600 از برند LS Electric سری Susol، به‌عنوان یکی از تجهیزات جانبی کلیدهای اتوماتیک MCCB در رنج جریان 1000 تا 1600 آمپر طراحی شده است. این تجهیز به‌صورت داخلی درون بدنه کلید نصب می‌شود و وظیفه آن ارسال سیگنال وضعیت کلید (باز یا بسته بودن) به مدار فرمان یا سیستم‌های کنترلی است. پیکربندی معمول این کنتاکت شامل 1NO + 1NC بوده و امکان مانیتورینگ دقیق وضعیت عملکرد کلید را در سیستم‌های اتوماسیون، PLC، رله‌های حفاظتی و کنترل مرکزی فراهم می‌سازد.
طراحی مقاوم، نصب آسان و سازگاری کامل با کلیدهای سری TS، این کنتاکت را به گزینه‌ای قابل اعتماد در تابلوهای برق صنعتی، نیروگاه‌ها، مراکز داده و پروژه‌های ساختمانی بزرگ تبدیل کرده است. این تجهیز با استانداردهای بین‌المللی نظیر IEC 60947-5-1 و گواهی CE مطابقت دارد و از نظر دوام مکانیکی، ایزولاسیون الکتریکی و عملکرد سیگنال‌دهی، کیفیت بالایی ارائه می‌دهد. استفاده از این کنتاکت در کنار تجهیزات جانبی دیگر مانند بوبین شنت یا رله آندر ولتاژ، امکان پیاده‌سازی حفاظت و کنترل کامل‌تری را در مدار فراهم می‌کند.
جدول مشخصات فنی کنتاکت کمکی ال اس مدل AX-TS-1000-1600
| مشخصه | مقدار / توضیح |
|---|---|
| برند | LS Electric (ساخت کره جنوبی) |
| سری سازگار | Susol – مدل‌های TS با فریم 1000 تا 1600AF |
| کد محصول | AX-TS-1000-1600 |
| نوع تجهیز | کنتاکت کمکی (Auxiliary Contact) |
| پیکربندی کنتاکت | 1NO + 1NC |
| محل نصب | داخلی – داخل بدنه کلید |
| عملکرد | ارسال سیگنال وضعیت کلید (باز یا بسته) |
| ولتاژ کاری | مطابق با مدار فرمان – معمولاً 24 تا 220V |
| رنگ بدنه | سفید |
| استانداردها | IEC 60947-5-1، CE، استاندارد ملی ایران |
| گارانتی | 24 ماهه رسمی LS Electric |
| کاربرد اصلی | مانیتورینگ وضعیت کلید، اتصال به PLC، رله‌ها |
موارد کاربرد اصلی
-
تابلوهای برق اصلی در کارخانه‌ها، نیروگاه‌ها و ایستگاه‌های برق برای ارسال وضعیت کلید به سیستم‌های مانیتورینگ، PLCها و رله‌های حفاظتی در مدارهای قدرت بالا و حساس.
-
مراکز داده، اتاق‌های سرور و تجهیزات UPS جهت مانیتورینگ وضعیت کلیدهای اتوماتیک در مدارهای تغذیه تجهیزات حیاتی و ارسال سیگنال به سیستم‌های هشدار یا کنترل مرکزی.
-
سیستم‌های تهویه، پمپ‌ها و موتورهای صنعتی سنگین استفاده در مدار فرمان تجهیزات با بار متغیر برای کنترل دقیق روشن/خاموش بودن کلید و هماهنگی با سیستم‌های اتوماسیون.
-
ساختمان‌های تجاری، بیمارستان‌ها و پروژه‌های چندمنظوره کاربرد در تابلوهای برق آسانسور، سیستم‌های اعلام حریق، روشنایی اضطراری و تجهیزات سرمایش و گرمایش با قابلیت کنترل مرکزی.
نحوه نصب
-

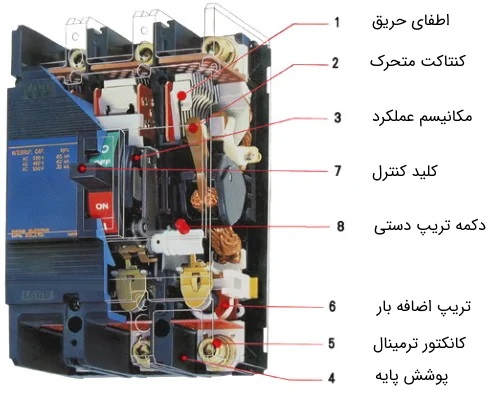

موقعیت نصب: این کنتاکت به‌صورت داخلی درون بدنه کلید اتوماتیک سری TS نصب می‌شود. محل قرارگیری آن در کنار مکانیزم تریپ بوده و با باز کردن قاب جلویی کلید قابل دسترسی است.
-
اتصال الکتریکی: ترمینال‌های کنتاکت کمکی باید به مدار فرمان یا سیستم کنترلی متصل شوند. پیکربندی معمول شامل 1NO + 1NC است که امکان ارسال سیگنال وضعیت کلید (باز یا بسته بودن) را فراهم می‌کند.
-
تست عملکرد: پس از نصب، با قطع و وصل کلید اتوماتیک، باید تغییر وضعیت کنتاکت‌ها بررسی شود تا از صحت عملکرد تجهیز اطمینان حاصل گردد.
نکات فنی و ایمنی
-
سازگاری مدل: این کنتاکت فقط با کلیدهای سری TS در رنج 1000 تا 1600 آمپر فریم سازگار است و نباید در مدل‌های دیگر استفاده شود.
-
ایزولاسیون و نویز: توصیه می‌شود از فیلترهای حفاظتی یا رله‌های واسط برای جلوگیری از نویز الکتریکی در مدار فرمان استفاده شود.
-
بازرسی دوره‌ای: بررسی سلامت سیم‌کشی، تست عملکرد و تمیزکاری محل نصب هر 6 ماه یک‌بار توصیه می‌شود تا از عملکرد پایدار و ایمن تجهیز اطمینان حاصل شود.
-
مطالعه دفترچه راهنما: پیش از نصب، مطالعه دقیق راهنمای فنی محصول برای آشنایی با نحوه اتصال، شماره‌گذاری ترمینال‌ها و الزامات ایمنی ضروری است.
