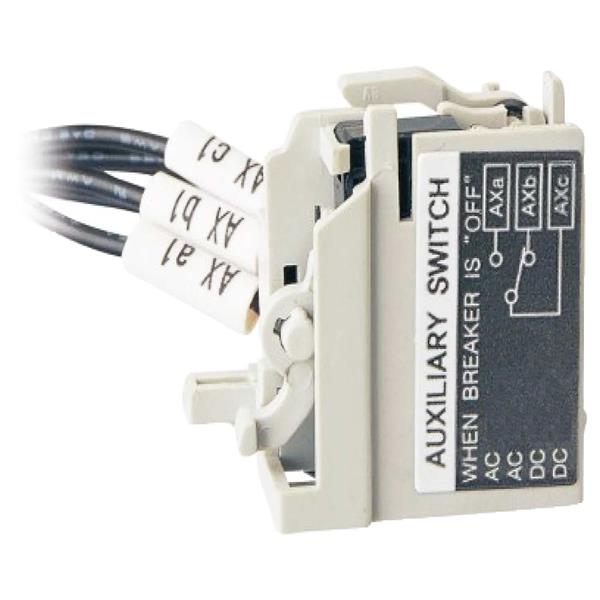

بررسی کنتاکت کمکی برند ال اس (سوسل) مدل AX-TD-TS-100-800
کنتاکت کمکی مدل AX-TD-TS-100-800 از برند LS Electric سری Susol، به‌عنوان یکی از تجهیزات جانبی کلیدهای اتوماتیک MCCB در رنج جریان 16 تا 800 آمپر طراحی شده است. این تجهیز به‌صورت داخلی درون بدنه کلید نصب می‌شود و وظیفه آن ارسال سیگنال وضعیت کلید (باز یا بسته بودن) به مدار فرمان یا سیستم‌های کنترلی است. پیکربندی معمول این کنتاکت شامل 1NO + 1NC بوده و امکان مانیتورینگ دقیق وضعیت عملکرد کلید را در سیستم‌های اتوماسیون، PLC، رله‌های حفاظتی و کنترل مرکزی فراهم می‌سازد.
طراحی فشرده، نصب آسان و سازگاری کامل با کلیدهای سری TD و TS، این کنتاکت را به گزینه‌ای کاربردی در تابلوهای برق صنعتی، ساختمانی و مراکز حساس تبدیل کرده است. این تجهیز با استانداردهای بین‌المللی نظیر IEC 60947-5-1 و گواهی CE مطابقت دارد و از نظر دوام مکانیکی، ایزولاسیون الکتریکی و عملکرد سیگنال‌دهی، کیفیت بالایی ارائه می‌دهد. استفاده از این کنتاکت در کنار تجهیزات جانبی دیگر مانند بوبین شنت یا رله آندر ولتاژ، امکان پیاده‌سازی حفاظت و کنترل کامل‌تری را در مدار فراهم می‌کند.
جدول مشخصات فنی کنتاکت کمکی ال اس مدل AX-TD-TS-100-800
| مشخصه | مقدار / توضیح |
|---|---|
| برند | LS Electric (ساخت کره جنوبی) |
| سری سازگار | Susol – مدل‌های TD و TS از 100 تا 800AF |
| کد محصول | AX-TD-TS-100-800 |
| نوع تجهیز | کنتاکت کمکی (Auxiliary Contact) |
| پیکربندی کنتاکت | 1NO + 1NC |
| محل نصب | داخلی – داخل بدنه کلید |
| عملکرد | ارسال سیگنال وضعیت کلید (باز یا بسته) |
| ولتاژ کاری | مطابق با مدار فرمان – معمولاً 24 تا 220V |
| رنگ بدنه | سفید |
| استانداردها | IEC 60947-5-1، CE، استاندارد ملی ایران |
| گارانتی | 24 ماهه رسمی LS Electric |
| کاربرد اصلی | مانیتورینگ وضعیت کلید، اتصال به PLC، رله‌ها |
موارد کاربرد اصلی
-
سیستم‌های اتوماسیون صنعتی و PLC برای ارسال وضعیت کلید به کنترلرها، رله‌های حفاظتی و سیستم‌های مانیتورینگ در خطوط تولید، تابلوهای برق و مراکز صنعتی.
-
تابلوهای برق ساختمان‌های تجاری و پروژه‌های چندمنظوره استفاده در مدار فرمان آسانسورها، سیستم‌های تهویه، روشنایی اضطراری و تجهیزات سرمایش و گرمایش.
-
مراکز داده، اتاق‌های سرور و UPSها جهت مانیتورینگ وضعیت کلیدهای اتوماتیک در مدارهای حساس و ارسال سیگنال به سیستم‌های هشدار یا کنترل مرکزی.
-
سیستم‌های ایمنی و حفاظت الکتریکی ترکیب با بوبین شنت، رله آندر ولتاژ یا کنتاکت آلارم برای پیاده‌سازی حفاظت کامل‌تر و کنترل دقیق‌تر مدار.
نحوه نصب
-
موقعیت نصب: کنتاکت کمکی به‌صورت داخلی درون بدنه کلید اتوماتیک نصب می‌شود. محل قرارگیری آن در کنار مکانیزم تریپ بوده و با باز کردن قاب جلویی کلید قابل دسترسی است.
-
اتصال الکتریکی: ترمینال‌های کنتاکت کمکی باید به مدار فرمان یا سیستم کنترلی متصل شوند. پیکربندی معمول شامل 1NO + 1NC است که امکان ارسال سیگنال وضعیت کلید (باز یا بسته بودن) را فراهم می‌کند.
-
تست عملکرد: پس از نصب، با قطع و وصل کلید اتوماتیک، باید تغییر وضعیت کنتاکت‌ها بررسی شود تا از صحت عملکرد تجهیز اطمینان حاصل گردد.
نکات فنی و ایمنی
-
سازگاری مدل: این کنتاکت فقط با کلیدهای سری TD و TS در رنج 100 تا 800 آمپر فریم سازگار است و نباید در مدل‌های دیگر استفاده شود.
-
ایزولاسیون و نویز: توصیه می‌شود از فیلترهای حفاظتی یا رله‌های واسط برای جلوگیری از نویز الکتریکی در مدار فرمان استفاده شود.
-
بازرسی دوره‌ای: بررسی سلامت سیم‌کشی، تست عملکرد و تمیزکاری محل نصب هر 6 ماه یک‌بار توصیه می‌شود تا از عملکرد پایدار و ایمن تجهیز اطمینان حاصل شود.
-
مطالعه دفترچه راهنما: پیش از نصب، مطالعه دقیق راهنمای فنی محصول برای آشنایی با نحوه اتصال، شماره‌گذاری ترمینال‌ها و الزامات ایمنی ضروری است.
