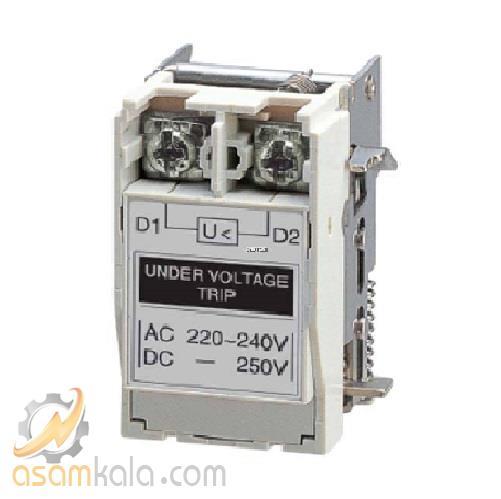

بررسی رله افت ولتاژ ال اس (سوسل) برای کلید های 1000 تا 1600 مدل UVT-TS-1000-1600
رله افت ولتاژ مدل UVT-TS-1000-1600 از برند LS Electric، یکی از تجهیزات جانبی کلیدهای اتوماتیک سری Susol محسوب می‌شود که برای رنج جریان 1000 تا 1600 آمپر طراحی شده است. این رله با ولتاژ کاری 220 تا 240VAC عمل می‌کند و در صورت قطع یا افت ولتاژ تغذیه، به‌صورت خودکار فرمان قطع مدار را صادر کرده و مکانیزم تریپ کلید را فعال می‌سازد. این عملکرد در شرایط اضطراری، حفاظت اینترلاک یا کنترل مرکزی، نقش مهمی در افزایش ایمنی و جلوگیری از آسیب به تجهیزات دارد.
طراحی داخلی و فشرده این تجهیز، امکان نصب آسان درون بدنه کلیدهای سری TS را فراهم می‌سازد. رله UVT با استانداردهای بین‌المللی نظیر IEC 60947-2 و گواهی CE مطابقت دارد و از نظر کیفیت ساخت، دوام مکانیکی و عملکرد الکترومغناطیسی، گزینه‌ای قابل اعتماد برای پروژه‌های صنعتی سنگین، تابلوهای برق اصلی، مراکز داده و سیستم‌های تهویه محسوب می‌شود. استفاده از این رله در کنار تجهیزات جانبی دیگر مانند بوبین شنت یا کنتاکت آلارم، امکان پیاده‌سازی حفاظت کامل‌تری را در مدار فراهم می‌کند.
جدول مشخصات فنی رله افت ولتاژ ال اس (سوسل) مدل UVT-TS-1000-1600
| مشخصه | مقدار / توضیح |
|---|---|
| برند | LS Electric (ساخت کره جنوبی) |
| سری سازگار | Susol – مدل‌های TS با فریم 1000 تا 1600AF |
| کد محصول | UVT-TS-1000-1600 |
| نوع تجهیز | رله افت ولتاژ (Under Voltage Trip) |
| ولتاژ کاری | 220 تا 240 ولت AC |
| جریان تحریک | متناسب با کلیدهای 1000 تا 1600 آمپر |
| عملکرد | قطع مدار در صورت افت یا قطع ولتاژ تغذیه |
| محل نصب | داخلی – داخل بدنه کلید |
| رنگ بدنه | سفید |
| استانداردها | IEC 60947-2، CE، استاندارد ملی ایران |
| گارانتی | 24 ماهه رسمی LS Electric |
| کاربرد اصلی | حفاظت اضطراری، اینترلاک، کنترل مرکزی |
موارد کاربرد اصلی
-
تابلوهای برق اصلی در مراکز صنعتی، نیروگاه‌ها و ایستگاه‌های برق برای قطع سریع مدار در صورت افت ولتاژ شبکه یا خطاهای تغذیه، به‌ویژه در فیدرهای خروجی و تجهیزات سنگین.
-
سیستم‌های تهویه، پمپ‌ها و موتورهای فشار بالا مناسب برای کنترل از راه دور و حفاظت اضطراری در مدارهایی با بار متغیر و حساس به نوسانات ولتاژ.
-
مراکز داده، اتاق‌های سرور و تجهیزات UPS جلوگیری از آسیب به تجهیزات الکترونیکی در صورت قطع تغذیه، با فعال‌سازی خودکار مکانیزم تریپ.
-
ساختمان‌های تجاری، بیمارستان‌ها و پروژه‌های چندمنظوره استفاده در تابلوهای برق آسانسور، سیستم‌های اعلام حریق، روشنایی اضطراری و تجهیزات سرمایش و گرمایش با قابلیت کنترل مرکزی.
نحوه نصب
-
موقعیت نصب: رله UVT به‌صورت داخلی درون بدنه کلید اتوماتیک سری TS نصب می‌شود. محل قرارگیری آن در کنار مکانیزم تریپ بوده و با باز کردن قاب جلویی کلید قابل دسترسی است.
-
اتصال الکتریکی: دو ترمینال ورودی رله باید به منبع تغذیه 220 تا 240VAC متصل شوند. در صورت قطع ولتاژ از این بوبین، کلید به‌صورت خودکار تریپ کرده و مدار قطع می‌شود.
-
تست عملکرد: پس از نصب، با قطع ولتاژ تغذیه، باید عملکرد تریپ کلید بررسی شود تا از صحت عملکرد رله اطمینان حاصل گردد.
نکات فنی و ایمنی
-
سازگاری مدل: این رله فقط با کلیدهای سری TS در رنج 1000 تا 1600 آمپر فریم سازگار است و نباید در مدل‌های دیگر استفاده شود.
-
شرایط عملکرد: رله باید تنها در مواقع افت یا قطع ولتاژ فعال شود؛ اتصال دائم یا تحریک اشتباه ممکن است باعث آسیب به مکانیزم کلید شود.
-
ایزولاسیون و نویز: توصیه می‌شود از رله‌های واسط یا فیلترهای حفاظتی برای جلوگیری از نویز الکتریکی در مدار فرمان استفاده شود.
-
بازرسی دوره‌ای: بررسی سلامت سیم‌کشی، تست عملکرد و تمیزکاری محل نصب هر 6 ماه یک‌بار توصیه می‌شود تا از عملکرد پایدار و ایمن تجهیز اطمینان حاصل شود.
