بررسی رله افت ولتاژ ال اس (سوسل) برای کلید های 16 تا 800

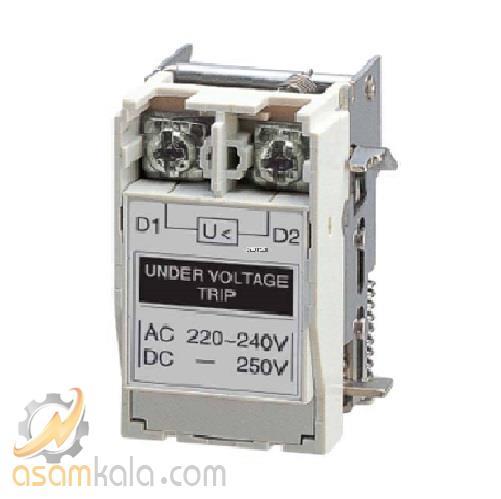

رله افت ولتاژ مدل UVT-TD/TS-100-800 از برند LS Electric، یکی از تجهیزات جانبی کلیدهای اتوماتیک سری Susol محسوب می‌شود که برای رنج جریان 16 تا 800 آمپر طراحی شده است. این رله با ولتاژ کاری 220 تا 240VAC عمل می‌کند و وظیفه آن صدور فرمان قطع مدار در صورت افت یا قطع ولتاژ تغذیه است. به‌محض قطع ولتاژ از بوبین دو سر رله، مکانیزم داخلی کلید فعال شده و مدار به‌صورت خودکار قطع می‌شود؛ این ویژگی در شرایط اضطراری یا حفاظت اینترلاک بسیار کاربردی است.
طراحی داخلی و فشرده این تجهیز، امکان نصب آسان درون بدنه کلیدهای سری TD و TS را فراهم می‌سازد. رله UVT با استانداردهای بین‌المللی نظیر IEC 60947-2 و گواهی CE مطابقت دارد و از نظر کیفیت ساخت، دوام مکانیکی و عملکرد الکترومغناطیسی، گزینه‌ای قابل اعتماد برای پروژه‌های صنعتی، ساختمانی و مراکز حساس مانند دیتاسنترها و بیمارستان‌ها محسوب می‌شود.
جدول مشخصات فنی رله افت ولتاژ ال اس (سوسل) مدل UVT-TD/TS-100-800
| مشخصه | مقدار / توضیح |
|---|---|
| برند | LS Electric (ساخت کره جنوبی) |
| سری سازگار | Susol – مدل‌های TD و TS از 100 تا 800AF |
| کد محصول | UVT-TD/TS-100-800 |
| نوع تجهیز | رله افت ولتاژ (Under Voltage Trip) |
| ولتاژ کاری | 220 تا 240 ولت AC |
| جریان کاری | متناسب با کلیدهای 16 تا 800 آمپر |
| عملکرد | قطع مدار در صورت افت یا قطع ولتاژ تغذیه |
| محل نصب | داخلی – داخل بدنه کلید |
| رنگ بدنه | سفید |
| استانداردها | IEC 60947-2، CE، استاندارد ملی ایران |
| گارانتی | 24 ماهه رسمی LS Electric |
| کاربرد اصلی | حفاظت اضطراری، اینترلاک، کنترل مرکزی |
موارد کاربرد اصلی
-
سیستم‌های اینترلاک و حفاظت اضطراری در مدارهایی که نیاز به قطع خودکار در صورت افت ولتاژ وجود دارد، مانند خطوط تولید، تابلوهای برق آسانسور، سیستم‌های اعلام حریق و تجهیزات سرمایش و گرمایش.
-
مراکز داده، اتاق‌های سرور و UPSها برای جلوگیری از آسیب به تجهیزات حساس در صورت قطع ولتاژ تغذیه، این رله نقش حیاتی در ایمنی مدار ایفا می‌کند.
-
ساختمان‌های تجاری، بیمارستان‌ها و پروژه‌های چندمنظوره استفاده در تابلوهای برق اصلی برای کنترل مرکزی و قطع سریع مدار در شرایط اضطراری یا افت ولتاژ شبکه.
-
سیستم‌های کنترل و مانیتورینگ هوشمند اتصال به PLCها، رله‌های حفاظتی یا سیستم‌های اتوماسیون برای صدور فرمان قطع در شرایط خاص، مانند نوسان شدید ولتاژ یا خطای تغذیه.
نحوه نصب
-
موقعیت نصب: این رله به‌صورت داخلی درون بدنه کلید اتوماتیک نصب می‌شود. محل نصب آن زیر درپوش اصلی کلید قرار دارد و با باز کردن قاب جلویی قابل دسترسی است.
-
اتصال الکتریکی: دو ترمینال ورودی رله باید به منبع تغذیه 220 تا 240VAC متصل شوند. در صورت قطع ولتاژ از این بوبین، کلید به‌صورت خودکار تریپ می‌کند و مدار قطع می‌شود.
-
تست عملکرد: پس از نصب، با قطع ولتاژ تغذیه، باید عملکرد تریپ کلید بررسی شود تا از صحت عملکرد رله اطمینان حاصل گردد.
نکات فنی و ایمنی
-
سازگاری مدل: این رله فقط با کلیدهای سری TD و TS در رنج 100 تا 800 آمپر فریم سازگار است و نباید در مدل‌های دیگر استفاده شود.
-
شرایط عملکرد: رله باید تنها در مواقع افت یا قطع ولتاژ فعال شود؛ استفاده نادرست یا اتصال دائم ممکن است باعث آسیب به مکانیزم کلید شود.
-
ایزولاسیون و نویز: توصیه می‌شود از رله‌های واسط یا فیلترهای حفاظتی برای جلوگیری از نویز الکتریکی در مدار فرمان استفاده شود.
-
بازرسی دوره‌ای: بررسی سلامت سیم‌کشی، تست عملکرد و تمیزکاری محل نصب هر 6 ماه یک‌بار توصیه می‌شود تا از عملکرد پایدار اطمینان حاصل شود.
