بوبین شنت ال اس (سوسل) برای کلید های 1000 تا 1600

LS SUSOL SHT-TS-1000-1600

بررسی بوبین شنت ال اس (سوسل) برای کلید های 1000 تا 1600

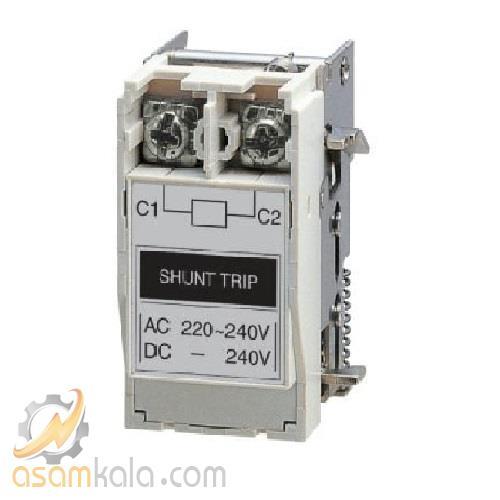

بوبین شنت مدل LS SUSOL SHT-TS-1000-1600 یکی از تجهیزات جانبی کلیدهای اتوماتیک سری Susol برند LS Electric است که برای رنج جریان 1000 تا 1600 آمپر طراحی شده. این بوبین با دریافت ولتاژ خارجی (معمولاً در محدوده 100 تا 220VAC/DC)، فرمان قطع از راه دور را به کلید اتوماتیک ارسال می‌کند و باعث فعال شدن مکانیزم تریپ می‌شود. عملکرد سریع و قابل اعتماد این تجهیز، آن را به گزینه‌ای مناسب برای سیستم‌های حفاظتی، کنترل مرکزی و مدارهای اضطراری در پروژه‌های صنعتی و ساختمانی تبدیل کرده است.

طراحی فشرده، نصب داخلی آسان و سازگاری کامل با کلیدهای سری TS در آمپرفریم‌های بالا، از ویژگی‌های برجسته این بوبین محسوب می‌شود. بدنه مقاوم، تطابق با استانداردهای بین‌المللی نظیر IEC 60947-2 و گواهی CE، تضمین‌کننده کیفیت ساخت و ایمنی عملکرد آن است. استفاده از این بوبین در تابلوهای برق اصلی، مراکز داده، خطوط تولید و سیستم‌های تهویه صنعتی، امکان کنترل ایمن و سریع کلیدهای اتوماتیک را فراهم می‌سازد

جدول مشخصات فنی بوبین شنت ال اس (سوسل) مدل SHT-TS-1000-1600

مشخصه	مقدار / توضیح
برند	LS Electric (ساخت کره جنوبی)
سری سازگار	Susol – مدل‌های TS با فریم 1000 تا 1600AF
کد محصول	SHT-TS-1000-1600
نوع تجهیز	بوبین شنت (Shunt Trip Coil)
ولتاژ کاری	100 تا 220 ولت AC/DC
جریان تحریک	متناسب با کلیدهای 1000 تا 1600 آمپر
عملکرد	صدور فرمان قطع از راه دور برای کلید اتوماتیک
محل نصب	داخلی – داخل بدنه کلید
رنگ بدنه	سفید
استانداردها	CE، IEC 60947-2، استاندارد ملی ایران
گارانتی	24 ماهه رسمی LS Electric
کاربرد اصلی	تابلوهای برق صنعتی، مراکز داده، سیستم‌های اضطراری

موارد کاربرد اصلی

تابلوهای برق اصلی در مراکز صنعتی و نیروگاه‌ها مناسب برای قطع اضطراری مدارهای تغذیه اصلی، فیدرهای خروجی و تجهیزات سنگین در کارخانه‌ها، ایستگاه‌های برق و مراکز تولید انرژی.
سیستم‌های تهویه، پمپ‌ها و موتورهای سنگین امکان کنترل از راه دور و قطع سریع در مدارهایی با بار متغیر مانند چیلرها، کمپرسورها، فن‌های بزرگ و پمپ‌های فشار بالا.
مراکز داده، اتاق‌های سرور و UPSها استفاده در مدارهای حساس با نیاز به قطع سریع در شرایط خطا یا افزایش دما و جریان، برای جلوگیری از آسیب به تجهیزات الکترونیکی.
ساختمان‌های تجاری، بیمارستان‌ها و پروژه‌های چندمنظوره کاربرد در تابلوهای برق آسانسور، سیستم‌های اعلام حریق، روشنایی اضطراری و تجهیزات سرمایش و گرمایش با قابلیت کنترل مرکزی.

نحوه نصب

موقعیت نصب: بوبین شنت به‌صورت داخلی درون محفظه کلید اتوماتیک نصب می‌شود. محل نصب در کنار مکانیزم تریپ قرار دارد و با باز کردن درپوش کلید قابل دسترسی است.
اتصال الکتریکی: دو ترمینال ورودی بوبین باید به منبع ولتاژ خارجی 100 تا 220VAC/DC متصل شوند. اتصال باید با رعایت پلاریته و استفاده از سیم‌های استاندارد انجام شود.
تست عملکرد: پس از نصب، با اعمال ولتاژ به بوبین، کلید باید به‌صورت خودکار تریپ کند. این تست باید قبل از بهره‌برداری نهایی انجام شود تا از صحت عملکرد اطمینان حاصل گردد.

نکات فنی و ایمنی

سازگاری مدل: این بوبین فقط با کلیدهای سری TS در رنج 1000 تا 1600 آمپر فریم سازگار است و نباید در مدل‌های دیگر استفاده شود.
جریان تحریک: بوبین باید تنها در مواقع اضطراری یا فرمان کنترلی فعال شود؛ استفاده مداوم یا اشتباه ممکن است باعث آسیب به مکانیزم کلید شود.
محافظت در برابر نویز: توصیه می‌شود از رله‌های واسط یا فیلترهای حفاظتی برای جلوگیری از نویز الکتریکی در مدار فرمان استفاده شود.
بازرسی دوره‌ای: بررسی سلامت سیم‌کشی، تست عملکرد و تمیزکاری محل نصب هر 6 ماه یک‌بار توصیه می‌شود تا از عملکرد پایدار اطمینان حاصل شود.
