بررسی بوبین شنت ال اس (سوسل) برای کلید های 16 تا 800

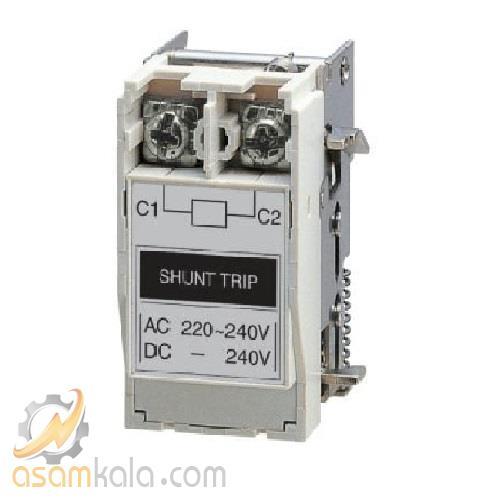

بوبین شنت مدل SHT-TD/TS-100-800 از برند LS Electric، یکی از تجهیزات جانبی کلیدهای اتوماتیک سری Susol محسوب می‌شود که برای رنج جریان 16 تا 800 آمپر طراحی شده است. این بوبین با ولتاژ کاری 100 تا 220VAC/DC عمل می‌کند و وظیفه آن صدور فرمان قطع از راه دور برای کلید اتوماتیک است. با تحریک بوبین توسط ولتاژ خارجی، مکانیزم داخلی کلید فعال شده و مدار را قطع می‌کند؛ این ویژگی در مواقع اضطراری یا کنترل مرکزی بسیار کاربردی است. نصب این تجهیز به‌صورت داخلی انجام می‌شود و با مدل‌های TD و TS سری Susol کاملاً سازگار است.
این بوبین شنت با استانداردهای بین‌المللی نظیر CE و IEC مطابقت دارد و از نظر کیفیت ساخت، دوام مکانیکی و عملکرد الکترومغناطیسی، گزینه‌ای قابل اعتماد برای پروژه‌های صنعتی و ساختمانی محسوب می‌شود. استفاده از این تجهیز در تابلوهای برق، مراکز داده، خطوط تولید و سیستم‌های توزیع انرژی، امکان کنترل ایمن و سریع کلیدهای اتوماتیک را فراهم می‌سازد. همچنین طراحی فشرده و نصب آسان آن، موجب محبوبیت در میان تکنسین‌ها و مهندسان برق شده است.
جدول مشخصات فنی بوبین شنت ال اس (سوسل) مدل SHT-TD/TS-100-800
| مشخصه | مقدار / توضیح |
|---|---|
| برند | LS Electric (ساخت کره جنوبی) |
| سری سازگار | Susol – مدل‌های TD و TS از 100 تا 800AF |
| کد محصول | SHT-TD-TS-100-800 |
| نوع تجهیز | بوبین شنت (Shunt Trip Coil) |
| ولتاژ کاری | 100 تا 220 ولت AC/DC |
| جریان کاری | متناسب با کلیدهای 16 تا 800 آمپر |
| عملکرد | صدور فرمان قطع از راه دور برای کلید اتوماتیک |
| محل نصب | داخلی – داخل بدنه کلید |
| رنگ بدنه | سفید |
| استانداردها | CE، استاندارد ملی ایران، IEC 60947-2 |
| گارانتی | 24 ماهه رسمی LS Electric |
| کاربرد اصلی | تابلوهای برق صنعتی، مراکز داده، سیستم‌های اضطراری |
موارد کاربرد اصلی
-
تابلوهای برق صنعتی و مراکز تولید برای قطع سریع مدار در شرایط اضطراری یا کنترل از راه دور در خطوط تولید، چیلرها، کمپرسورها و تجهیزات سنگین.
-
سیستم‌های توزیع انرژی و مراکز داده امکان قطع مدار از طریق فرمان مرکزی در مراکز حساس مانند دیتاسنترها، اتاق‌های سرور و UPSها.
-
ساختمان‌های تجاری و پروژه‌های چندمنظوره استفاده در تابلوهای برق آسانسور، سیستم‌های اعلام حریق، روشنایی اضطراری و تجهیزات سرمایش و گرمایش.
-
سیستم‌های حفاظتی و مانیتورینگ هوشمند اتصال به رله‌های حفاظتی، PLCها یا سیستم‌های کنترل مرکزی برای صدور فرمان قطع در شرایط خاص مانند افزایش جریان یا دمای بیش از حد
نحوه نصب
-
موقعیت نصب: بوبین شنت به‌صورت داخلی درون محفظه کلید اتوماتیک نصب می‌شود. برای دسترسی، باید درپوش کلید باز شود تا محل قرارگیری بوبین قابل مشاهده باشد.
-
اتصال الکتریکی: دو سیم ورودی بوبین باید به منبع ولتاژ خارجی 100 تا 220VAC/DC متصل شوند. اتصال باید با رعایت پلاریته و استفاده از ترمینال‌های استاندارد انجام شود.
-
تست عملکرد: پس از نصب، با اعمال ولتاژ به بوبین، کلید باید به‌صورت خودکار تریپ کند. این تست باید قبل از بهره‌برداری نهایی انجام شود تا از صحت عملکرد اطمینان حاصل گردد.
-
جریان تحریک: بوبین باید تنها در مواقع اضطراری یا فرمان کنترلی فعال شود؛ استفاده مداوم یا اشتباه ممکن است باعث آسیب به مکانیزم کلید شود.
-
سازگاری مدل: این بوبین فقط با کلیدهای سری TD و TS در رنج 100 تا 800 آمپر فریم سازگار است و نباید در مدل‌های دیگر استفاده شود.
-
محافظت در برابر نویز: توصیه می‌شود از فیلترهای حفاظتی یا رله‌های واسط برای جلوگیری از نویز الکتریکی در مدار فرمان استفاده شود.
-
نگهداری دوره‌ای: بررسی سلامت سیم‌کشی، تست عملکرد و تمیزکاری محل نصب هر 6 ماه یک‌بار توصیه می‌شود تا از عملکرد پایدار اطمینان حاصل شود.
نکات فنی و ایمنی
-
جریان تحریک: بوبین باید تنها در مواقع اضطراری یا فرمان کنترلی فعال شود؛ استفاده مداوم یا اشتباه ممکن است باعث آسیب به مکانیزم کلید شود.
-
سازگاری مدل: این بوبین فقط با کلیدهای سری TD و TS در رنج 100 تا 800 آمپر فریم سازگار است و نباید در مدل‌های دیگر استفاده شود.
-
محافظت در برابر نویز: توصیه می‌شود از فیلترهای حفاظتی یا رله‌های واسط برای جلوگیری از نویز الکتریکی در مدار فرمان استفاده شود.
-
نگهداری دوره‌ای: بررسی سلامت سیم‌کشی، تست عملکرد و تمیزکاری محل نصب هر 6 ماه یک‌بار توصیه می‌شود تا از عملکرد پایدار اطمینان حاصل شود.
