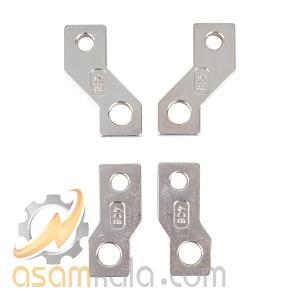

بررسی شمش ترمینال (باسبار) ال اس (متاسل) برای کلید 800 مدل SPS43F-ABS803c
شمش ترمینال مدل SPS43F (For ABS803c) از برند LS Electric، یک باسبار سه‌پل با ظرفیت 800 آمپر است که برای اتصال ایمن و مستقیم کابل‌های قدرت به کلید اتوماتیک کامپکت سری Metasol مدل ABS803c طراحی شده. این تجهیز با ساختار مسی با خلوص بالا و پوشش قلع، انتقال جریان یکنواخت، کاهش افت ولتاژ و افزایش راندمان سیستم برق‌رسانی را تضمین می‌کند. طراحی دقیق و ابعاد استاندارد آن باعث می‌شود نصب بدون نیاز به تغییرات مکانیکی انجام شود و اتصال مطمئن در تابلوهای برق صنعتی و ساختمانی فراهم گردد.
شمش SPS43F با استانداردهای بین‌المللی نظیر IEC 61439 و IEC 60947 مطابقت دارد و در برابر حرارت، خوردگی و جریان‌های اتصال کوتاه مقاوم است. این تجهیز در پروژه‌هایی با بار بالا مانند مراکز داده، خطوط تولید، ایستگاه‌های برق و تأسیسات فشار ضعیف کاربرد گسترده‌ای دارد. استفاده از این باسبار موجب افزایش ایمنی، کاهش هزینه‌های نگهداری و بهبود عملکرد کلی سیستم می‌شود و به طراحان تابلو برق امکان می‌دهد تا با اطمینان بیشتر، سیستم‌های قدرت را مدیریت کنند.
جدول مشخصات فنی شمش ترمینال LS مدل SPS43F-ABS803c
| مشخصه | مقدار / توضیح |
|---|---|
| برند | LS Electric (کره جنوبی) |
| مدل تجهیز | SPS43F |
| سری سازگار | Metasol MCCB – مدل ABS803c |
| نوع تجهیز | شمش ترمینال (باسبار سه‌پل) |
| ظرفیت جریان | 800 آمپر |
| جنس شمش | مس با خلوص بالا با پوشش قلع |
| تعداد پل | 3 پل |
| نوع اتصال | مستقیم به ترمینال کلید |
| محل نصب | داخلی تابلو – اتصال به کلید اتوماتیک |
| استانداردها | IEC 61439، IEC 60947، CE، استاندارد ملی ایران |
| دمای کاری | -5 تا +55 درجه سانتی‌گراد |
| مقاومت در برابر خوردگی | بالا – پوشش قلع |
| کاربرد اصلی | اتصال کابل‌های قدرت به کلید، کاهش افت ولتاژ، افزایش ایمنی |
مراحل نصب شمش ترمینال SPS43F
-
قطع کامل تغذیه برق تابلو برای جلوگیری از خطر برق‌گرفتگی.
-
باز کردن درپوش کلید اتوماتیک ABS803c با ابزار مناسب و رعایت احتیاط کامل.
-
شناسایی محل اتصال شمش در ترمینال ورودی یا خروجی کلید، مطابق نقشه فنی سازنده.
-
نصب مکانیکی شمش با پیچ و مهره‌های استاندارد، به‌طوری که تماس کامل و یکنواخت برقرار باشه.
-
اتصال کابل‌های قدرت به شمش از طریق کلمپ‌های مخصوص یا ترمینال‌های پیچی، با سطح مقطع مناسب (حداقل 240mm² برای 800A).
-
تست اتصال و محکم‌کاری نهایی با گشتاور مناسب و بررسی عدم وجود لقی یا جرقه احتمالی.
نکات فنی و ایمنی مهم
-
شمش SPS43F از مس با پوشش قلع ساخته شده که هدایت الکتریکی بالا و مقاومت در برابر خوردگی داره.
-
برای جلوگیری از سولفات شدن، استفاده از گریس مخصوص اتصالات مسی توصیه می‌شه.
-
فاصله بین شمش‌ها باید حداقل 10 سانتی‌متر باشه تا از ایجاد قوس الکتریکی جلوگیری بشه.
-
زاویه خم شمش‌ها نباید کمتر از ۹۰ درجه باشه تا از شکست مولکولی و افزایش مقاومت جلوگیری بشه.
-
در صورت نیاز به انشعاب، سوراخ‌کاری شمش باید با دقت و رعایت استاندارد انجام بشه تا سطح مقطع مؤثر کاهش پیدا نکنه
