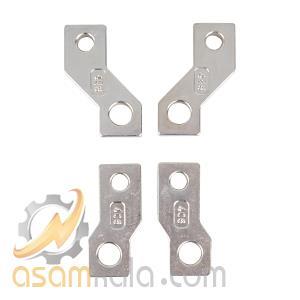

بررسی شمش ترمینال (باسبار) ال اس (متاسل) برای کلید 630 مدل SPS33F-ABS603c
شمش ترمینال مدل SPS33F (For ABS603c) از برند LS Electric، یک باسبار سه‌پل با ظرفیت 630 آمپر است که برای اتصال ایمن و مطمئن کابل‌های قدرت به کلید اتوماتیک کامپکت سری Metasol مدل ABS603c طراحی شده. این تجهیز با ساختار مسی با خلوص بالا و پوشش قلع، مقاومت الکتریکی پایین و انتقال جریان یکنواخت را تضمین می‌کند. طراحی دقیق آن باعث کاهش افت ولتاژ و افزایش راندمان سیستم برق‌رسانی در تابلوهای صنعتی و ساختمانی می‌شود.
شمش SPS33F به‌صورت ماژولار و با ابعاد استاندارد تولید شده و نصب آن بدون نیاز به تغییرات مکانیکی در کلید انجام می‌گیرد. این باسبار با استانداردهای بین‌المللی نظیر IEC 61439 و IEC 60947 مطابقت دارد و در برابر حرارت، خوردگی و جریان‌های اتصال کوتاه مقاوم است. استفاده از این تجهیز در پروژه‌هایی با بار بالا مانند مراکز داده، خطوط تولید و تأسیسات برق فشار ضعیف، موجب افزایش ایمنی، کاهش هزینه‌های نگهداری و بهبود عملکرد کلی سیستم می‌شود.
جدول مشخصات فنی شمش ترمینال LS مدل SPS33F-ABS603c
| مشخصه | مقدار / توضیح |
|---|---|
| برند | LS Electric (کره جنوبی) |
| مدل تجهیز | SPS33F |
| سری سازگار | Metasol MCCB – مدل ABS603c |
| نوع تجهیز | شمش ترمینال (باسبار سه‌پل) |
| ظرفیت جریان | 630 آمپر |
| جنس شمش | مس با خلوص بالا با پوشش قلع |
| تعداد پل | 3 پل |
| نوع اتصال | مستقیم به ترمینال کلید |
| محل نصب | داخلی تابلو – اتصال به کلید اتوماتیک |
| استانداردها | IEC 61439، IEC 60947، CE، استاندارد ملی ایران |
| دمای کاری | -5 تا +55 درجه سانتی‌گراد |
| مقاومت در برابر خوردگی | بالا – پوشش قلع |
| کاربرد اصلی | اتصال کابل‌های قدرت به کلید، کاهش افت ولتاژ، افزایش ایمنی |
مراحل نصب شمش ترمینال SPS33F
-
قطع کامل تغذیه برق تابلو پیش از شروع نصب، برای جلوگیری از خطر برق‌گرفتگی.
-
باز کردن درپوش کلید اتوماتیک ABS603c با ابزار مناسب و رعایت احتیاط برای حفظ سلامت اجزای داخلی.
-
شناسایی محل اتصال شمش در ترمینال ورودی یا خروجی کلید، مطابق با نقشه فنی سازنده.
-
نصب مکانیکی شمش با استفاده از پیچ و مهره‌های استاندارد، به‌گونه‌ای که تماس کامل و یکنواخت با ترمینال برقرار باشد.
-
اتصال کابل‌های قدرت به شمش از طریق کلمپ‌های مخصوص یا ترمینال‌های پیچی، با رعایت سطح مقطع مناسب (حداقل 185mm² برای 630A).
-
تست اتصال و محکم‌کاری نهایی با گشتاور مناسب و بررسی عدم وجود لقی یا جرقه احتمالی.
نکات فنی و ایمنی مهم
-
شمش SPS33F از مس با پوشش قلع ساخته شده که مقاومت الکتریکی پایین و هدایت بالا دارد.
-
برای جلوگیری از خوردگی و افزایش ایمنی، استفاده از وارنیش حرارتی رنگی روی شمش‌ها توصیه می‌شود.
-
فاصله بین شمش‌ها باید حداقل 10 سانتی‌متر باشد تا از ایجاد قوس الکتریکی جلوگیری شود.
-
ظرفیت شمش باید حداقل 150٪ جریان نامی کلید در نظر گرفته بشه تا در برابر اضافه‌بار مقاوم باشد.
-
در صورت استفاده در محیط‌های مرطوب یا صنعتی، حتما از گریس ضد سولفات در محل اتصال استفاده شود.
