بررسی رله افت ولتاژ برند ال اس ( متاسل ) برای کلید های 400 تا 800

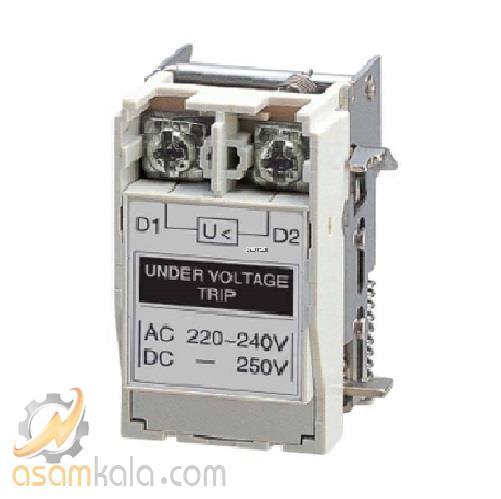

رله افت ولتاژ مدل UVT از برند LS Electric، ویژه کلیدهای اتوماتیک کامپکت سری Metasol در رنج جریان 400 تا 800 آمپر (مدل‌های ABS403 تا ABS803) طراحی شده و نقش مهمی در افزایش ایمنی مدار ایفا می‌کند. این تجهیز با ولتاژ کاری 220VAC/DC، در صورت افت یا قطع ولتاژ تغذیه، به‌صورت خودکار مکانیزم قطع کلید را فعال کرده و جریان برق را قطع می‌نماید.
نصب این رله به‌صورت داخلی در بدنه کلید انجام می‌شود و با استاندارد بین‌المللی IEC 60947-2 مطابقت دارد. استفاده از UVT در تابلوهای برق صنعتی، مراکز داده، خطوط تولید و پروژه‌های ساختمانی، ضمن ارتقاء سطح ایمنی، موجب افزایش عمر تجهیزات و بهبود عملکرد سیستم برق‌رسانی می‌شود. این رله همچنین به‌عنوان بخشی از سیستم اینترلاک یا حفاظت اضطراری، در مدارهای حساس کاربرد گسترده‌ای دارد.
جدول مشخصات فنی رله افت ولتاژ برند ال اس ( متاسل ) برای کلیدهای 400 تا 800
| مشخصه | مقدار / توضیح |
|---|---|
| برند | LS Electric (کره جنوبی) |
| سری سازگار | Metasol MCCB – مدل‌های ABS403 تا ABS803 |
| مدل رله | UVT (Undervoltage Trip) |
| نوع عملکرد | قطع مدار در صورت افت یا قطع ولتاژ تغذیه |
| ولتاژ کاری | 220VAC/DC |
| رنج جریان کلید سازگار | 400 تا 800 آمپر |
| محل نصب | داخل بدنه کلید، زیر درپوش اصلی |
| نوع اتصال | ترمینال پیچی یا فشاری |
| استانداردها | IEC 60947-2، گواهی CE و استاندارد ملی ایران |
| دمای کاری | -5 تا +55 درجه سانتی‌گراد |
| جنس بدنه | پلی‌آمید مقاوم در برابر حرارت و شعله |
| عمر مکانیکی | بیش از ۲۰,۰۰۰ بار عملیات |
| قابلیت تست | دارد (با ولتاژ تست کنترل‌شده) |
| رنگ بدنه | سفید با نشانگر وضعیت |
| کاربرد اصلی | حفاظت اضطراری در برابر افت ولتاژ، اینترلاک |
موارد کاربرد اصلی
-
حفاظت اضطراری در برابر افت ولتاژ تغذیه در صورت کاهش یا قطع ولتاژ، UVT به‌صورت خودکار مدار را قطع می‌کند تا از آسیب به تجهیزات حساس مانند PLC، درایوها یا سرورها جلوگیری شود.
-
سیستم‌های اینترلاک و ایمنی اپراتور در مدارهایی که نیاز به قطع هم‌زمان چند کلید یا جلوگیری از روشن شدن ناخواسته دارند، UVT به‌عنوان بخشی از سیستم اینترلاک عمل کرده و ایمنی اپراتور را افزایش می‌دهد.
-
کنترل تغذیه در مراکز داده و خطوط تولید در محیط‌هایی با نوسانات برق یا تغذیه بحرانی، UVT باعث قطع سریع مدار در شرایط غیرایمن می‌شود و از خرابی تجهیزات جلوگیری می‌کند.
-
افزایش قابلیت‌های کنترلی تابلو برق با ترکیب UVT با سایر تجهیزات فرمان مانند بوبین شنت یا کنتاکت خطا، می‌توان یک سیستم کنترل کامل و قابل‌اعتماد برای مدیریت بار و ایمنی مدار طراحی کرد.
مراحل نصب رله UVT
-
قطع کامل تغذیه برق تابلو پیش از شروع عملیات نصب، جهت جلوگیری از خطر برق‌گرفتگی و آسیب به تجهیزات.
-
باز کردن درپوش کلید اتوماتیک با ابزار مناسب و رعایت احتیاط برای حفظ سلامت اجزای داخلی.
-
شناسایی محل نصب UVT در داخل بدنه کلید، معمولاً با جایگاه مشخص یا علامت UVT تعیین شده است.
-
نصب مکانیکی رله در محل تعیین‌شده، به‌گونه‌ای که قسمت تحریک‌کننده به مکانیزم قطع کلید متصل باشد.
-
اتصال سیم‌های تغذیه و فرمان به ترمینال‌های UVT با استفاده از سیم‌های ایزوله‌شده و سطح مقطع مناسب (حداقل ۲.۵ میلی‌متر مربع).
-
تست عملکرد رله با شبیه‌سازی افت ولتاژ و بررسی واکنش کلید به فرمان قطع صادرشده از UVT.
نکات فنی و ایمنی
-
رله UVT باید با ولتاژ نامی 220VAC/DC تغذیه شود و در صورت افت ولتاژ، به‌صورت خودکار عمل کند.
-
استفاده از برچسب‌گذاری سیم‌ها و رعایت رنگ‌بندی استاندارد جهت جلوگیری از اشتباه در اتصال الزامی است.
-
در صورت استفاده هم‌زمان از تجهیزات جانبی نظیر بوبین شنت یا کنتاکت کمکی، ترتیب نصب و محل قرارگیری باید مطابق با دستورالعمل سازنده باشد.
-
نصب باید توسط تکنسین مجرب و دارای صلاحیت فنی انجام گیرد تا از بروز خطاهای عملکردی یا ایمنی جلوگیری شود.
-
رعایت استانداردهای بین‌المللی نظیر IEC 60947-2 در انتخاب، نصب و بهره‌برداری از رله UVT الزامی است.
