بررسی رله افت ولتاژ ال اس (متاسل) برای کلید های 40 تا 250

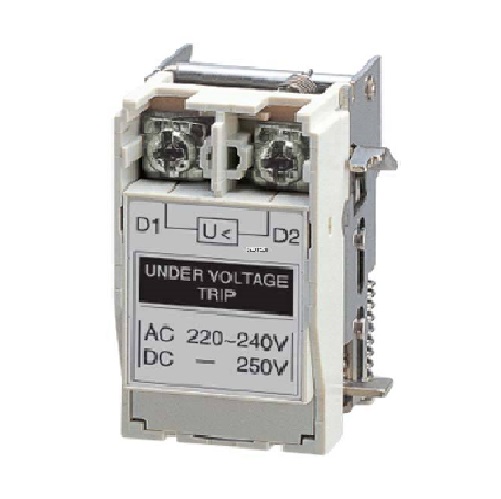

رله افت ولتاژ برند LS مدل UVT (Undervoltage Trip) مخصوص کلیدهای اتوماتیک کامپکت سری Metasol در رنج جریان 40 تا 250 آمپر، یکی از تجهیزات فرمان حیاتی برای افزایش ایمنی مدار محسوب می‌شود. این قطعه داخل بدنه کلید نصب می‌شود و به‌محض کاهش یا قطع ولتاژ تغذیه، مکانیزم داخلی کلید را فعال کرده و مدار را قطع می‌کند. عملکرد سریع و دقیق این رله باعث می‌شود در شرایطی مثل افت ولتاژ ناگهانی، نوسانات شدید یا قطع تغذیه، از آسیب به تجهیزات حساس جلوگیری و ایمنی اپراتور حفظ شود.
رله UVT با ولتاژ کاری 220VAC/DC طراحی شده و با کلیدهای سری ABN103 تا ABN203 سازگاری کامل داره. نصب آسان، طراحی ماژولار، و قابلیت تست عملکرد از ویژگی‌های مهم این محصوله. این رله در پروژه‌های صنعتی، ساختمانی، مراکز داده و خطوط تولید کاربرد داره و به‌عنوان بخشی از سیستم اینترلاک یا حفاظت اضطراری، نقش کلیدی در کنترل و ایمنی مدار ایفا می‌کنه. استفاده از UVT نه‌تنها ایمنی سیستم را افزایش می‌دهد، بلکه عمر مفید تجهیزات و کیفیت عملکرد تابلو برق را هم بهبود می‌بخشد.
جدول مشخصات فنی
| مشخصه | مقدار / توضیح |
|---|---|
| برند | LS Electric (کره جنوبی) |
| سری سازگار | Metasol MCCB – مدل‌های ABN103 تا ABN203 |
| مدل رله | UVT (Undervoltage Trip) |
| نوع عملکرد | قطع مدار در صورت افت یا قطع ولتاژ تغذیه |
| ولتاژ کاری | 220VAC/DC |
| رنج جریان کلید سازگار | 40 تا 250 آمپر |
| محل نصب | داخل بدنه کلید، زیر درپوش اصلی |
| نوع اتصال | ترمینال پیچی یا فشاری |
| استانداردها | IEC 60947-2، گواهی CE و استاندارد ملی ایران |
| دمای کاری | -5 تا +55 درجه سانتی‌گراد |
| جنس بدنه | پلی‌آمید مقاوم در برابر حرارت و شعله |
| عمر مکانیکی | بیش از ۲۰,۰۰۰ بار عملیات |
| قابلیت تست | دارد (با ولتاژ تست کنترل‌شده) |
| رنگ بدنه | سفید با نشانگر وضعیت |
| کاربرد اصلی | حفاظت اضطراری در برابر افت ولتاژ، اینترلاک |
موارد کاربرد اصلی
-
حفاظت اضطراری در برابر افت ولتاژ در صورت کاهش یا قطع ولتاژ تغذیه، رله UVT به‌صورت خودکار مدار را قطع می‌کنه تا از آسیب به تجهیزات حساس مثل PLC، درایوها یا سرورها جلوگیری بشه2.
-
سیستم‌های اینترلاک و ایمنی اپراتور در مدارهایی که نیاز به قطع هم‌زمان چند کلید یا جلوگیری از روشن شدن ناخواسته دارن، UVT به‌عنوان بخشی از سیستم اینترلاک عمل می‌کنه و ایمنی اپراتور رو افزایش می‌ده.
-
کنترل تغذیه در مراکز داده و خطوط تولید در محیط‌هایی با نوسانات برق یا تغذیه بحرانی، UVT باعث قطع سریع مدار در شرایط غیرایمن می‌شه و از خرابی تجهیزات جلوگیری می‌کنه.
-
افزایش قابلیت‌های کنترلی تابلو برق با ترکیب UVT با سایر تجهیزات فرمان مثل بوبین شنت یا کنتاکت خطا، می‌تونیم یک سیستم کنترل کامل و قابل‌اعتماد برای مدیریت بار و ایمنی مدار طراحی کنیم.
مراحل نصب رله UVT
-
قطع کامل تغذیه برق تابلو پیش از شروع عملیات نصب، به‌منظور جلوگیری از خطر برق‌گرفتگی و آسیب به تجهیزات.
-
باز کردن درپوش کلید اتوماتیک با استفاده از ابزار مناسب و رعایت احتیاط جهت عدم آسیب به اجزای داخلی.
-
شناسایی محل نصب رله UVT در داخل بدنه کلید، که معمولاً با علامت مشخص یا جایگاه اختصاصی تعیین شده است.
-
نصب مکانیکی رله در محل تعیین‌شده، به‌گونه‌ای که قسمت تحریک‌کننده به مکانیزم قطع کلید متصل باشد.
-
اتصال سیم‌های تغذیه و فرمان به ترمینال‌های رله با استفاده از سیم‌های ایزوله‌شده و سطح مقطع مناسب (حداقل ۱.۵ میلی‌متر مربع).
-
تست عملکرد رله با شبیه‌سازی افت ولتاژ و بررسی واکنش کلید به فرمان قطع صادرشده از UVT.
نکات فنی و ایمنی
-
رله UVT باید در شرایط ولتاژ نامی 220VAC/DC تغذیه شود و در صورت افت ولتاژ، به‌صورت خودکار عمل کند.
-
استفاده از برچسب‌گذاری سیم‌ها و رعایت رنگ‌بندی استاندارد جهت جلوگیری از اشتباه در اتصال الزامی است.
-
در صورت استفاده هم‌زمان از تجهیزات جانبی نظیر بوبین شنت یا کنتاکت کمکی، ترتیب نصب و محل قرارگیری باید مطابق با دستورالعمل سازنده باشد.
-
نصب باید توسط تکنسین مجرب و دارای صلاحیت فنی انجام گیرد تا از بروز خطاهای عملکردی یا ایمنی جلوگیری شود.
-
رعایت استانداردهای بین‌المللی نظیر IEC 60947-2 در انتخاب، نصب و بهره‌برداری از رله UVT الزامی است.
