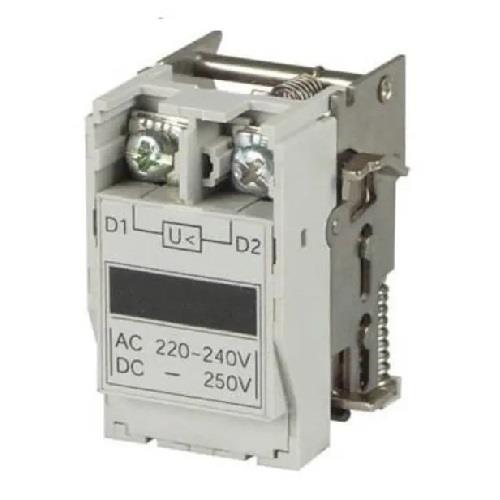

بررسی بوبین شنت ال اس (متاسل) برای کلید های 400 تا 800
این مدل بوبین شنت با ولتاژ 100/220VAC/DC مخصوص کلیدهای اتوماتیک کامپکت سری Metasol LS در رنج جریان 400 تا 800 آمپر طراحی شده و با کد فنی SHT (For ABS 403~803) شناخته می‌شه. این قطعه داخل بدنه کلید نصب می‌شه و با دریافت سیگنال فرمان از تجهیزات کنترلی، مکانیزم قطع مدار رو فعال می‌کنه—بدون نیاز به دخالت دستی.
ویژگی‌های کلیدی
-
سازگاری کامل با کلیدهای ABS403 تا ABS803 مناسب برای پروژه‌های صنعتی، عمرانی و مراکز حساس با بار بالا.
-
عملکرد در ولتاژ AC و DC انعطاف‌پذیری بالا در اتصال به منابع فرمان مختلف مثل PLC، رله یا سنسور.
-
نصب داخلی و ایمن طراحی ماژولار برای نصب سریع داخل کلید، بدون نیاز به تغییرات ساختاری.
-
کاربرد در قطع اضطراری مدار مناسب برای سیستم‌های ایمنی، کنترل از راه دور، و مدیریت بار در تابلوهای برق.
جدول مشخصات فنی بوبین شنت ال اس (متاسل) برای کلید های 400 تا 800
| مشخصه | مقدار / توضیح |
|---|---|
| برند | LS Electric (کره جنوبی) |
| سری سازگار | Metasol MCCB – مدل‌های ABS403 تا ABS803 |
| مدل بوبین | SHT (For ABS403~803) |
| نوع عملکرد | قطع مدار از راه دور (Remote Trip) |
| ولتاژ کاری | 100/220 ولت AC / DC |
| رنج جریان کلید سازگار | 400 تا 800 آمپر |
| محل نصب | داخل بدنه کلید، سمت چپ یا راست |
| نوع اتصال | ترمینال پیچی یا فشاری |
| استانداردها | IEC 60947-2 |
| دمای کاری | -5 تا +55 درجه سانتی‌گراد |
| جنس بدنه | پلی‌آمید مقاوم در برابر حرارت و شعله |
| عمر مکانیکی | بیش از ۲۰,۰۰۰ بار عملیات |
| کاربرد اصلی | قطع اضطراری مدار از طریق فرمان خارجی |
| قابلیت تست | دارد (با ولتاژ تست کنترل‌شده) |
موارد کاربرد اصلی
-
سیستم‌های ایمنی و اضطراری قطع سریع مدار در شرایط بحرانی مثل آتش‌سوزی، نشت جریان یا افزایش دما از طریق فرمان سنسورها یا رله‌های حفاظتی.
-
کنترل از راه دور در تابلوهای برق صنعتی امکان قطع مدار از طریق PLC، کنترلر مرکزی یا نرم‌افزارهای مانیتورینگ بدون نیاز به دخالت دستی.
-
مدیریت بار و مصرف انرژی قطع مدار در زمان‌های مشخص یا در پاسخ به بار بیش‌ازحد برای بهینه‌سازی مصرف برق در مراکز داده، خطوط تولید یا ساختمان‌های هوشمند.
-
افزایش ایمنی اپراتور و تجهیزات حذف نیاز به قطع دستی مدار در شرایط خطرناک، کاهش احتمال شوک الکتریکی یا خطای انسانی.
مراحل نصب پیشنهادی
-
قطع کامل برق تابلو قبل از شروع نصب برای جلوگیری از شوک الکتریکی یا آسیب به تجهیزات.
-
باز کردن درپوش کلید اتوماتیک با دقت و بدون اعمال فشار زیاد؛ پیچ‌ها رو باز کن و مراقب باش قطعات داخلی آسیب نبینن.
-
بررسی محل نصب بوبین: داخل بدنه کلید معمولاً جایگاه مشخصی برای نصب بوبین شنت وجود داره که با علامت SHT مشخص شده.
-
قرار دادن بوبین در محل مناسب: قسمت مکانیکی بوبین باید به سمت مکانیزم قطع کلید قرار بگیره تا در زمان تحریک، عمل قطع به‌درستی انجام بشه.
-
اتصال سیم‌های فرمان: ترمینال‌های بوبین رو با سیم‌های ایزوله و مناسب به مدار فرمان وصل کن. از سیم با سطح مقطع مناسب (مثلاً ۱.۵ یا ۲.۵ میلی‌متر مربع) استفاده کن.
-
تست عملکرد: پس از نصب، با اعمال ولتاژ فرمان، عملکرد قطع کلید رو بررسی کن تا مطمئن شی که بوبین به‌درستی عمل می‌کنه.
نکات ایمنی و فنی
-
بوبین شنت فقط با پالس ولتاژ کوتاه تحریک می‌شه؛ اتصال دائم ممکنه باعث آسیب بشه.
-
از برچسب‌گذاری سیم‌ها برای جلوگیری از اشتباه در مدار فرمان استفاده کن.
-
در صورت استفاده هم‌زمان از تجهیزات جانبی مثل رله آندر ولتاژ یا کنتاکت خطا، ترتیب نصب و محل قرارگیری رو با دقت بررسی کن.
-
قبل از بستن درپوش، مطمئن شو که سیم‌ها به‌درستی عبور داده شدن و هیچ فشاری به قطعات داخلی وارد نمی‌شه.
