قیمت و خرید رله آندر ولتاژ کلید هوایی هیوندای

رله آندر ولتاژ کلید هوایی هیوندای

کلید هوایی هیوندای

کلید هوایی هیوندای (Air Circuit Breaker - ACB) یک نوع کلید قطع‌کننده مدار است که برای حفاظت از مدارهای الکتریکی در برابر جریان‌های اضافه و اتصال کوتاه استفاده می‌شود. این کلیدها معمولاً در تابلوهای برق فشار ضعیف و متوسط کاربرد دارند و قادر به قطع جریان‌های بالا هستند.

اجزای اصلی کلید هوایی

1.بدنه (Frame):

بدنه اصلی کلید هوایی است که تمام اجزا را در خود جای می‌دهد.
معمولاً از مواد مقاوم و عایق ساخته می‌شود تا ایمنی الکتریکی را تضمین کند.

2.کنتاکت‌ها (Contacts):

کنتاکت‌های اصلی (Main Contacts): این کنتاکت‌ها وظیفه برقراری و قطع جریان اصلی مدار را بر عهده دارند. معمولاً از جنس آلیاژهای مس با روکش نقره یا مواد مقاوم در برابر قوس الکتریکی ساخته می‌شوند.
کنتاکت‌های کمکی (Auxiliary Contacts): این کنتاکت‌ها برای نشان دادن وضعیت کلید (وصل یا قطع) و یا برای استفاده در مدارهای کنترلی و сигналиزاسیи به کار می‌روند.

3.محفظه قوس (Arc Chute):

هنگامی که کلید هوایی جریان را قطع می‌کند، یک قوس الکتریکی بین کنتاکت‌ها ایجاد می‌شود. محفظه قوس وظیفه خاموش کردن و مهار این قوس را بر عهده دارد.
این محفظه معمولاً از صفحات فلزی موازی تشکیل شده است که قوس را به قطعات کوچک‌تر تقسیم کرده و آن را خنک می‌کند.

4.مکانیزم عملکرد (Operating Mechanism):

این مکانیزم وظیفه باز و بسته کردن کنتاکت‌ها را بر عهده دارد.
مکانیزم عملکرد می‌تواند دستی (Manual)، موتوری (Motorized) یا پنوماتیکی (Pneumatic) باشد.
در کلیدهای هوایی موتوری، یک موتور الکتریکی برای باز و بسته کردن کنتاکت‌ها استفاده می‌شود.
در کلیدهای هوایی پنوماتیکی، از فشار هوا برای این کار استفاده می‌شود.

5.تریپ یونیت (Trip Unit):

تریپ یونیت مغز متفکر کلید هوایی است و وظیفه تشخیص جریان‌های اضافه و اتصال کوتاه را بر عهده دارد.
هنگامی که تریپ یونیت یک خطا را تشخیص می‌دهد، سیگنالی به مکانیزم عملکرد ارسال می‌کند تا کلید را قطع کند.
تریپ یونیت‌ها می‌توانند الکترومکانیکی (Electromechanical) یا الکترونیکی (Electronic) باشند.
تریپ یونیت‌های الکترونیکی قابلیت تنظیم دقیق‌تر و امکانات بیشتری نسبت به نوع الکترومکانیکی دارند.

6.بوبین قطع (Shunt Trip Coil):

این بوبین برای قطع کلید از راه دور استفاده می‌شود.
با اعمال ولتاژ به بوبین قطع، مکانیزم عملکرد فعال شده و کلید قطع می‌شود.

7.بوبین وصل (Closing Coil):

این بوبین برای وصل کلید از راه دور استفاده می‌شود.
با اعمال ولتاژ به بوبین وصل، مکانیزم عملکرد فعال شده و کلید وصل می‌شود.

8.نشانگر وضعیت (Status Indicator): نشانگر وضعیت نشان می‌دهد که آیا کلید وصل (ON)، قطع (OFF) یا در حالت تریپ (TRIPPED) است.

9.ترمینال‌ها (Terminals): ترمینال‌ها برای اتصال کلید به مدار الکتریکی استفاده می‌شوند. ترمینال‌ها باید قادر به تحمل جریان نامی کلید باشند.

10.دکمه‌های تست و ریست (Test and Reset Buttons): دکمه تست برای آزمایش عملکرد تریپ یونیت و مکانیزم قطع استفاده می‌شود. دکمه ریست برای بازگرداندن کلید به حالت عادی پس از تریپ استفاده می‌شود.

انواع تریپ یونیت

تریپ یونیت حرارتی-مغناطیسی (Thermal-Magnetic Trip Unit): این نوع تریپ یونیت از یک المان حرارتی برای تشخیص اضافه بار و یک المان مغناطیسی برای تشخیص اتصال کوتاه استفاده می‌کند.
تریپ یونیت الکترونیکی (Electronic Trip Unit): این نوع تریپ یونیت از مدارهای الکترونیکی برای تشخیص انواع خطاها استفاده می‌کند و قابلیت تنظیم دقیق‌تری دارد. تریپ یونیت‌های الکترونیکی می‌توانند دارای ویژگی‌های زیر باشند:
تنظیم جریان اضافه بار (Overload Setting): تنظیم مقدار جریانی که باعث تریپ کلید می‌شود.
تنظیم زمان تاخیر (Time Delay Setting): تنظیم مدت زمانی که کلید قبل از تریپ، جریان اضافه بار را تحمل می‌کند.
تنظیم جریان اتصال کوتاه (Short-Circuit Setting): تنظیم مقدار جریانی که باعث تریپ فوری کلید می‌شود.
تنظیم جریان خطای زمین (Ground-Fault Setting): تنظیم مقدار جریانی که باعث تریپ کلید در صورت وجود خطای زمین می‌شود.

مزایای کلید هوایی

قابلیت قطع جریان‌های بالا
قابلیت تنظیم دقیق‌تر حفاظت‌ها (به خصوص در مدل‌های الکترونیکی)
عمر طولانی
قابلیت استفاده در تابلوهای برق فشار ضعیف و متوسط

معایب کلید هوایی

قیمت بالاتر نسبت به سایر انواع کلیدها
نیاز به نگهداری و سرویس دوره‌ای

لوازم جانبی کلید هوایی هیوندای

کلیدهای هوایی (ACBs) می‌توانند با لوازم جانبی مختلفی تجهیز شوند تا عملکرد، ایمنی و قابلیت‌های کنترلی آن‌ها را افزایش دهند. این لوازم جانبی معمولاً برای اهداف زیر استفاده می‌شوند:

کنترل از راه دور: امکان کنترل کلید از راه دور
مانیتورینگ: ارائه اطلاعات در مورد وضعیت کلید و جریان مدار
حفاظت: افزایش ایمنی و حفاظت از تجهیزات
اتصال و ارتباط: امکان اتصال به سیستم‌های اتوماسیون و مانیتورینگ

در اینجا لیستی از لوازم جانبی رایج کلیدهای هوایی آورده شده است:

موتور شارژ (Motor Charging Mechanism):

وظیفه: شارژ فنر مکانیزم عملکرد کلید برای آماده‌سازی جهت وصل شدن
کاربرد: در کلیدهایی که مکانیزم عملکرد آن‌ها فنری است و نیاز به شارژ دارند
مزیت: سهولت در وصل کردن کلید به صورت اتوماتیک یا از راه دور

بوبین وصل (Closing Coil):

وظیفه: وصل کردن کلید از راه دور با اعمال ولتاژ به بوبین
کاربرد: در سیستم‌های اتوماسیون و کنترل از راه دور
مزیت: امکان وصل کردن کلید بدون نیاز به حضور فیزیکی در محل

بوبین قطع (Shunt Trip Coil):

وظیفه: قطع کردن کلید از راه دور با اعمال ولتاژ به بوبین
کاربرد: در سیستم‌های حفاظتی و ایمنی، مانند سیستم‌های اعلام حریق
مزیت: امکان قطع سریع کلید در شرایط اضطراری

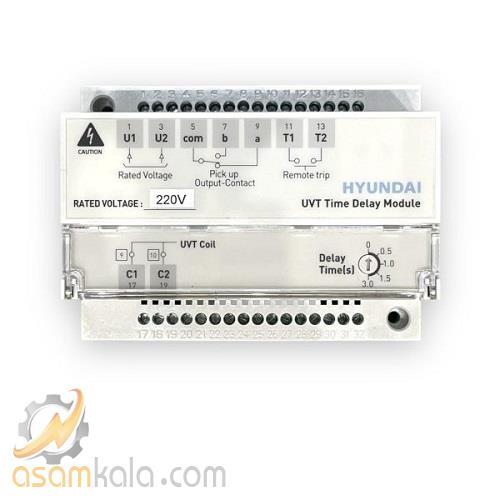

رله آندر ولتاژ (Under Voltage Release - UVR):

وظیفه: قطع کلید در صورت افت ولتاژ بیش از حد در شبکه
کاربرد: حفاظت از تجهیزات در برابر آسیب‌های ناشی از افت ولتاژ
مزیت: جلوگیری از عملکرد نامناسب تجهیزات و آسیب به آن‌ها در صورت افت ولتاژ

کنتاکت‌های کمکی (Auxiliary Contacts):

وظیفه: ارائه سیگنال‌های وضعیت کلید (وصل، قطع، تریپ) به سیستم‌های کنترلی و مانیتورینگ
کاربرد: در سیستم‌های اتوماسیون، сигналиزاسیи و اینترلاک
مزیت: امکان مانیتورینگ وضعیت کلید و استفاده از آن در مدارهای کنترلی

کنتاکت آلارم (Alarm Contacts):

وظیفه: ارائه سیگنال آلارم در صورت وقوع خطا یا تریپ کلید
کاربرد: در سیستم‌های مانیتورینگ و اینترلاک
مزیت: اطلاع‌رسانی سریع در مورد وقوع خطا و نیاز به بررسی

ماژول‌های ارتباطی (Communication Modules):

وظیفه: اتصال کلید به شبکه‌های ارتباطی مانند Modbus، Profibus و Ethernet
کاربرد: در سیستم‌های اتوماسیون و مانیتورینگ از راه دور
مزیت: امکان مانیتورینگ و کنترل کلید از راه دور و جمع‌آوری داده‌های عملکرد

صفحه نمایش (Display Unit):

وظیفه: نمایش اطلاعات مربوط به جریان، ولتاژ، تنظیمات تریپ یونیت و وضعیت کلید
کاربرد: سهولت در تنظیم و مانیتورینگ کلید
مزیت: دسترسی آسان به اطلاعات مهم و تنظیمات کلید

ترانس جریان (Current Transformer - CT):

وظیفه: اندازه‌گیری جریان عبوری از کلید و ارائه سیگنال متناسب به تریپ یونیت یا سیستم مانیتورینگ
کاربرد: حفاظت و مانیتورینگ جریان
مزیت: اندازه‌گیری دقیق جریان و استفاده از آن در سیستم‌های حفاظتی و مانیتورینگ

قفل‌های مکانیکی (Mechanical Interlocks):

وظیفه: جلوگیری از عملکرد همزمان دو یا چند کلید برای افزایش ایمنی و جلوگیری از خطا
کاربرد: در سیستم‌هایی که نیاز به اینترلاک دارند.
مزیت: افزایش ایمنی و جلوگیری از عملکرد نادرست

محافظ‌های ترمینال (Terminal Covers):

وظیفه: حفاظت از ترمینال‌های کلید در برابر تماس تصادفی و گرد و غبار
کاربرد: افزایش ایمنی و جلوگیری از آسیب به ترمینال‌ها
مزیت: افزایش ایمنی و طول عمر کلید

کیت‌های کشویی (Withdrawable Kits):

وظیفه: امکان خارج کردن کلید از تابلو بدون نیاز به قطع برق
کاربرد: سهولت در تعمیر و نگهداری کلید
مزیت: کاهش زمان توقف و سهولت در سرویس و نگهداری

سیستم‌های خنک‌کننده (Cooling Systems):

وظیفه: خنک نگه داشتن کلید در شرایط بار زیاد و دمای بالا
کاربرد: در محیط‌های با دمای بالا و کاربردهای سنگین
مزیت: افزایش طول عمر و قابلیت اطمینان کلید

نکات مهم در انتخاب لوازم جانبی

سازگاری: اطمینان حاصل کنید که لوازم جانبی با مدل و برند کلید هوایی شما سازگار هستند.
نیازهای سیستم: لوازم جانبی را بر اساس نیازهای خاص سیستم خود انتخاب کنید.
استانداردها: اطمینان حاصل کنید که لوازم جانبی مطابق با استانداردهای مربوطه هستند.

با انتخاب و استفاده صحیح از لوازم جانبی کلید هوایی هیوندای، می‌توانید عملکرد، ایمنی و قابلیت‌های کلید هوایی خود را به طور قابل توجهی افزایش دهید.
