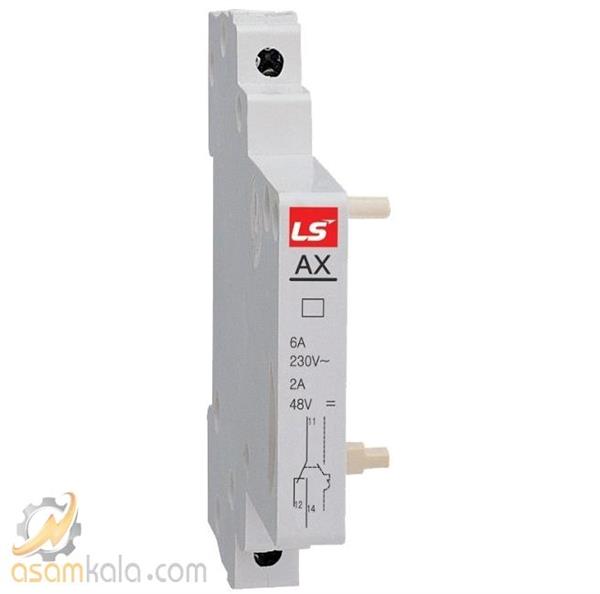

بررسی کنتاکت کمکی برند LS مدل LA-Ax6~63A
کنتاکت کمکی LS با پیکربندی 1NO+1NC و کد فنی BKN-AX-6~63A، یکی از تجهیزات جانبی پرکاربرد برای کلیدهای مینیاتوری سری BKN در رنج جریان ۶ تا ۶۳ آمپر محسوب می‌شود. این قطعه به‌صورت بغل‌خور روی کلید نصب می‌شود و امکان تشخیص وضعیت قطع یا وصل کلید را از طریق مدار فرمان فراهم می‌کند. ترکیب یک کنتاکت باز (NO) و یک کنتاکت بسته (NC) باعث می‌شود بتوان در مدارهای کنترلی، وضعیت عملکرد کلید را به‌صورت دقیق مانیتور کرد یا به تجهیزات هشداردهنده منتقل نمود.
از نظر ساختار، این کنتاکت کمکی دارای بدنه مقاوم در برابر حرارت، ترمینال‌های ایمن، و قابلیت نصب سریع روی ریل تابلو برق است. عملکرد مکانیکی آن با عمر بالا طراحی شده و در پروژه‌های صنعتی، ساختمانی و عمرانی که نیاز به مانیتورینگ وضعیت کلیدهای حفاظتی دارند، کاربرد گسترده‌ای دارد. این تجهیز با کلیدهای 6 تا 63 آمپر LS کاملاً سازگار بوده و در طراحی تابلوهای برق حرفه‌ای نقش مهمی ایفا می‌کند
جدول مشخصات فنی کنتاکت کمکی برند LS مدل LA-Ax6~63
| مشخصه | مقدار / توضیح |
|---|---|
| برند | LS Electric (کره جنوبی) |
| مدل | BKN-AX |
| نوع عملکرد | کنتاکت کمکی مکانیکی |
| پیکربندی کنتاکت | 1NO + 1NC |
| نوع نصب | بغل‌خور روی کلید مینیاتوری |
| سازگاری | کلیدهای سری BKN با جریان 6 تا 63 آمپر |
| ولتاژ کاری | 230/400 ولت AC |
| جریان کاری | تا 6 آمپر در مدار فرمان |
| استانداردها | IEC 60947-5-1 |
| عمر مکانیکی | بیش از ۲۰,۰۰۰ بار عملیات |
| جنس بدنه | پلی‌آمید مقاوم در برابر حرارت و شعله |
| دمای کاری | -5 تا +55 درجه سانتی‌گراد |
| رنگ بدنه | سفید با نشانگر وضعیت |
| ابعاد تقریبی | 18×45×45 میلی‌متر |
| کاربرد اصلی | مانیتورینگ وضعیت کلید، فرمان هشدار، کنترل مدار کمکی |
نقاط قوت
-
سازگاری کامل با کلیدهای سری BKN: نصب آسان و بدون نیاز به تغییر در ساختار کلید، مناسب برای رنج وسیع جریان از ۶ تا ۶۳ آمپر.
-
پیکربندی ترکیبی 1NO+1NC: امکان مانیتورینگ دقیق وضعیت کلید در مدار فرمان، مناسب برای سیستم‌های هشدار و کنترل.
-
بدنه مقاوم و طراحی صنعتی: ساخته‌شده از پلی‌آمید مقاوم در برابر حرارت و شعله، مناسب برای محیط‌های صنعتی و ساختمانی.
-
عمر مکانیکی بالا: بیش از ۲۰,۰۰۰ بار عملیات، مناسب برای کاربردهای پرتکرار.
-
استانداردهای بین‌المللی: مطابقت با IEC 60947-5-1، تضمین کیفیت و ایمنی عملکرد.
نقاط ضعف
-
عدم وجود نشانگر LED یا وضعیت الکترونیکی: فقط عملکرد مکانیکی دارد و فاقد نمایشگر وضعیت لحظه‌ای است.
-
محدودیت در جریان عبوری مدار فرمان: حداکثر جریان قابل‌تحمل در مدار فرمان حدود ۶ آمپر است، که برای برخی کاربردهای خاص ممکنه محدود باشه.
-
عدم امکان نصب چند کنتاکت هم‌زمان: در برخی تابلوها نیاز به چند خروجی فرمان هست که این مدل به‌صورت تک‌واحد عمل می‌کنه.
-
تنوع محدود در مدل‌های هوشمند یا قابل برنامه‌ریزی: نسبت به برندهای پیشرفته‌تر، امکانات کنترلی دیجیتال یا ارتباط با PLC محدودتره.
مراحل نصب
-
خاموش کردن مدار: قبل از هر کاری، مطمئن شو که برق تابلو کاملاً قطع شده باشه.
-
انتخاب محل نصب: این کنتاکت به‌صورت بغل‌خور طراحی شده و در سمت چپ یا راست کلید مینیاتوری نصب می‌شه.
-
باز کردن درپوش جانبی کلید: در سمت موردنظر کلید، درپوش پلاستیکی رو با فشار ملایم جدا کن تا فضای اتصال نمایان بشه.
-
قرار دادن کنتاکت کمکی: کنتاکت رو در محل مشخص‌شده قرار بده و با فشار یکنواخت تا شنیدن صدای "کلیک" آن را جا بزن.
-
اتصال سیم‌ها: ترمینال‌های NO و NC رو با سیم‌های فرمان به مدار کنترلی وصل کن. از سیم با سطح مقطع مناسب (مثلاً ۱.۵ یا ۲.۵ میلی‌متر مربع) استفاده کن.
-
تست عملکرد: پس از وصل برق، با قطع و وصل کلید اصلی، وضعیت کنتاکت‌ها رو در مدار فرمان بررسی کن تا مطمئن شی که به‌درستی عمل می‌کنن.
نکات ایمنی و کاربردی
-
از سیم‌کشی منظم و ایزوله‌شده استفاده کنید تا از اتصال ناخواسته جلوگیری شود.
-
در مدار فرمان، از فیوز یا محافظ جریان پایین برای ایمنی بیشتر بهره ببرید.
-
اگر در تابلو چند کلید مینیاتوری دارید، کنتاکت‌ها رو با برچسب مشخص کنید تا در تعمیرات یا مانیتورینگ اشتباه نشود.
-
در صورت نیاز به تعویض، کنتاکت کمکی به‌راحتی قابل جدا شدن و جایگزینی است .فقط کافیست با فشار ملایم آن را از محل نصب خارج کنید.
موارد کاربرد اصلی
-
مانیتورینگ وضعیت کلید در مدار فرمان ارسال سیگنال قطع یا وصل به PLC، رله هشدار، چراغ سیگنال یا سیستم‌های کنترل مرکزی.
-
کنترل تجهیزات جانبی فعال‌سازی یا غیرفعال‌سازی فن‌ها، آلارم‌ها یا تجهیزات کمکی هنگام تغییر وضعیت کلید اصلی.
-
افزایش ایمنی در تابلو برق اطلاع‌رسانی سریع در صورت قطع مدار، برای جلوگیری از آسیب به تجهیزات حساس یا توقف ناگهانی فرآیند.
-
استفاده در سیستم‌های اتوماسیون صنعتی اتصال به ورودی‌های دیجیتال برای ثبت وضعیت کلید و اجرای منطق کنترلی در نرم‌افزارهای PLC یا HMI.
-
کاربرد در تابلوهای توزیع و کنترل ساختمانی و صنعتی مناسب برای پروژه‌هایی که نیاز به مانیتورینگ دقیق وضعیت کلیدهای حفاظتی دارن، مثل مراکز داده، بیمارستان‌ها، خطوط تولید و سیستم‌های تهویه.
جدول مقایسه
| ویژگی | LS – BKN-AX | اشنایدر – GVAE11 | پارس فانال – AUX-1NO+1NC |
|---|---|---|---|
| پیکربندی کنتاکت | 1NO + 1NC | 1NO + 1NC | 1NO + 1NC |
| نوع نصب | بغل‌خور روی کلید مینیاتوری | نصب از روبه‌رو روی کلید حرارتی | بغل‌خور روی کلید مینیاتوری |
| سازگاری | کلیدهای سری BKN (6 تا 63 آمپر) | کلیدهای سری GV2 و GV3 | کلیدهای سری PFN (6 تا 63 آمپر) |
| ولتاژ کاری | 230/400 ولت AC | تا 240 ولت AC / 60 ولت DC | 230 ولت AC |
| جریان کاری مدار فرمان | تا 6 آمپر | تا 2 آمپر AC / 1 آمپر DC | تا 5 آمپر |
| استانداردها | IEC 60947-5-1 | IEC, UL, CSA, CCC, EAC | IEC 60947-5-1 |
| عمر مکانیکی | بیش از ۲۰,۰۰۰ بار عملیات | بیش از ۱۰۰,۰۰۰ بار عملیات | حدود ۱۵,۰۰۰ بار عملیات |
| ابعاد تقریبی | 18×45×45 میلی‌متر | 11×45×29 میلی‌متر | 20×40×40 میلی‌متر |
| رنگ بدنه | سفید با نشانگر وضعیت | سفید | سفید |
| کاربرد اصلی | مانیتورینگ وضعیت کلید، فرمان هشدار | کنترل وضعیت کلید حرارتی، هشدار | فرمان کمکی در مدارهای حفاظتی |
جمع بندی
کنتاکت کمکی LS مدل BKN-AX با پیکربندی 1NO+1NC، یک تجهیز جانبی کاربردی و قابل‌اعتماد برای کلیدهای مینیاتوری ۶ تا ۶۳ آمپر محسوب می‌شود. طراحی بغل‌خور، نصب آسان، و سازگاری کامل با سری BKN باعث شده در تابلوهای برق صنعتی، ساختمانی و عمرانی جایگاه ویژه‌ای داشته باشه. این کنتاکت با ارسال سیگنال قطع یا وصل به مدار فرمان، امکان مانیتورینگ دقیق وضعیت کلید اصلی رو فراهم می‌کنه و در سیستم‌های هشدار، کنترل و اتوماسیون نقش کلیدی ایفا می‌کنه.
با وجود عملکرد مکانیکی دقیق و عمر بالا، این مدل فاقد امکانات هوشمند مثل نشانگر LED یا ارتباط دیجیتال با PLC هست و در پروژه‌هایی که نیاز به مانیتورینگ پیشرفته دارن ممکنه محدودیت ایجاد کنه. با این حال، ترکیب کیفیت ساخت، ایمنی، سازگاری گسترده و قیمت اقتصادی، کنتاکت BKN-AX رو به گزینه‌ای مقرون‌به‌صرفه و مؤثر برای افزایش قابلیت‌های کنترلی در تابلوهای برق تبدیل کرده.
