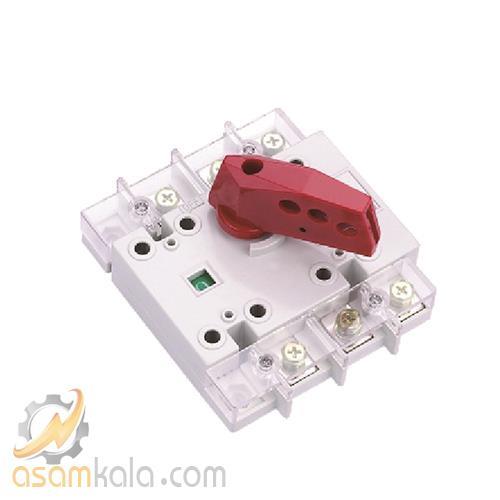

بررسی فنی کلید چنج اور دستی هیمل مدل HDGLZ16004J1250
کلید چنج اور دستی هیمل مدل HDGLZ16004J1250 یکی از تجهیزات حیاتی در سیستم‌های برق اضطراری و صنعتی است که امکان انتقال دستی جریان بین دو منبع تغذیه (مانند برق شهری و ژنراتور) را فراهم می‌کند. این مدل با جریان نامی 1250 آمپر و طراحی چهار پل (سه فاز + نول) عرضه می‌شود و از مکانیزم اهرم مکانیکی برای کنترل بهره می‌برد. وجود قفل ایمنی مکانیکی مانع از اتصال همزمان دو منبع شده و ایمنی سیستم را تضمین می‌کند. این کلید مطابق با استاندارد IEC 60947-6-1 طراحی شده و با تابلوهای برق دیواری و ایستاده سازگاری کامل دارد.
ویژگی‌های کاربردی و مزایای استفاده در این مدل ترکیبی از کیفیت ساخت بالا، عملکرد مطمئن و قیمت اقتصادی را ارائه داده است. بدنه فلزی مقاوم، ترمینال‌های تقویت‌شده و طراحی صنعتی این کلید، آن را برای استفاده در مراکز حساس مانند بیمارستان‌ها، دیتاسنترها و کارخانه‌ها مناسب کرده است. عملکرد روان اهرم مکانیکی، امکان سوییچ سریع و بدون تأخیر بین منابع را فراهم می‌سازد. این محصول به دلیل قابلیت اطمینان بالا، در پروژه‌های سنگین صنعتی نیز مورد استقبال قرار گرفته است.
جدول مشخصات فنی چنج اور دستی هیمل مدل HDGLZ16004J1250
| مشخصه | مقدار / توضیح |
|---|---|
| کد فنی | HDGLZ16004J1250 |
| جریان نامی | 1250 آمپر |
| تعداد پل | 4 پل (سه فاز + نول) |
| نوع کنترل | دستی با اهرم مکانیکی |
| مکانیزم ایمنی | قفل مکانیکی برای جلوگیری از اتصال همزمان |
| دمای کاری مجاز | -25 تا +70 درجه سانتی‌گراد |
| دوام مکانیکی | 10,000 سیکل |
| دوام الکتریکی | 1,500 سیکل |
| جنس ترمینال‌ها | مس |
| ولتاژ کاری نامی | تا 690 ولت AC |
| تحمل جریان لحظه‌ای | تا 65 کیلوآمپر (بر اساس مدل‌های مشابه) |
| استاندارد حفاظتی | IP20 |
| قابلیت نصب کنتاکت کمکی | دارد – 2NC+2NO یا 1NC+1NO |
| برند | Himel |
کاربردهای اصلی
-
سیستم‌های برق اضطراری: برای سوییچ دستی بین برق شهری و ژنراتور در مواقع قطع برق، به‌ویژه در مراکز حساس.
-
بیمارستان‌ها و مراکز درمانی: تضمین تأمین بی‌وقفه انرژی برای تجهیزات حیاتی مانند دستگاه‌های تنفسی و اتاق‌های عمل.
-
دیتاسنترها و مراکز IT: حفظ پایداری برق برای سرورها و تجهیزات شبکه در شرایط بحرانی.
-
کارخانه‌ها و واحدهای تولیدی: کنترل دستی تأمین برق در خطوط تولید و تجهیزات سنگین صنعتی.
-
ساختمان‌های تجاری و اداری بزرگ: مدیریت منبع تغذیه در مواقع تعمیرات یا اختلالات شبکه برق.
-
پروژه‌های عمرانی و کارگاه‌های ساختمانی: استفاده در تابلوهای برق موقت برای سوییچ بین منابع مختلف انرژی.
راهنمای نصب کلید چنج اور دستی هیمل HDGLZ16004J1250
-
آماده‌سازی محل نصب
-
محل نصب باید خشک، بدون گرد و غبار و دارای تهویه مناسب باشد.
-
تابلو برق باید فضای کافی برای نصب کلید با ابعاد مناسب داشته باشد.
-
-
نصب مکانیکی
-
کلید را روی ریل یا صفحه نصب تابلو با پیچ‌های مناسب محکم کنید.
-
اطمینان حاصل شود که اهرم مکانیکی به‌راحتی قابل دسترسی و حرکت باشد.
-
-
اتصال کابل‌ها
-
کابل‌های ورودی و خروجی را مطابق با نقشه فنی و پل‌های مشخص‌شده متصل کنید.
-
از سرکابل‌های مناسب و ترمینال‌های تقویت‌شده برای اتصال استفاده شود.
-
-
بررسی عملکرد
-
پس از نصب، عملکرد اهرم را در حالت‌های مختلف تست کنید.
-
مطمئن شوید که قفل مکانیکی به‌درستی عمل کرده و از اتصال همزمان دو منبع جلوگیری می‌کند.
-
نکات ایمنی هنگام نصب و استفاده
-
قطع کامل برق قبل از نصب یا تعمیرات: هرگونه عملیات نصب باید پس از قطع کامل برق انجام شود تا از خطر برق‌گرفتگی جلوگیری شود.
-
استفاده از تجهیزات ایمنی فردی: مانند دستکش عایق، کفش ایمنی و عینک محافظ.
-
عدم استفاده در محیط‌های مرطوب یا قابل اشتعال: مگر اینکه تابلو برق دارای درجه حفاظت مناسب باشد.
-
بررسی دوره‌ای عملکرد کلید: به‌ویژه در پروژه‌های حساس، عملکرد مکانیکی و الکتریکی کلید باید به‌صورت دوره‌ای بررسی شود.
-
آموزش کاربران نهایی: افرادی که با کلید کار می‌کنند باید آموزش کافی در مورد نحوه عملکرد و خطرات احتمالی داشته باشند.
-
استفاده از قفل مکانیکی: برای جلوگیری از اشتباه انسانی در اتصال همزمان دو منبع.
