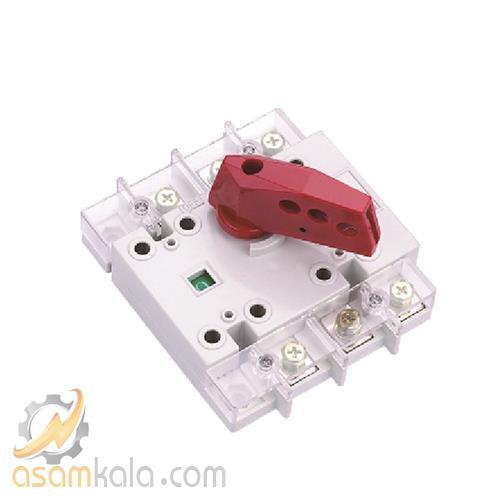

بررسی کلید چنج اور دستی هیمل چهارپل 100 آمپر
کلید چنج اور دستی چهارپل ۱۰۰ آمپر هیمل، یکی از تجهیزات پرکاربرد در سیستم‌های برق صنعتی و تجاری است که برای سوئیچ دستی بین دو منبع تغذیه (مانند برق شهر و ژنراتور) طراحی شده است. این کلید با جریان نامی ۱۰۰ آمپر و قابلیت قطع همزمان سه فاز، امکان انتقال ایمن و سریع جریان را فراهم می‌کند. طراحی چهارپل آن باعث می‌شود که در شرایطی که نیاز به کنترل نول نیز وجود دارد، عملکردی کامل و مطمئن داشته باشد. بدنه مقاوم، ترمینال‌های مسی، و نشانگر وضعیت ON/OFF از جمله ویژگی‌هایی هستند که ایمنی و کارایی این کلید را افزایش می‌دهند2.
از نظر نصب و بهره‌برداری، کلید چنج اور دستی هیمل مدل HDGLZ1004J100 با ابعاد مناسب و مکانیزم قفل‌پذیر، به راحتی در تابلوهای برق نصب می‌شود و از باز شدن ناخواسته در زمان عبور جریان جلوگیری می‌کند. این کلید دارای گارانتی ۲۴ ماهه بوده و با استانداردهای حفاظتی IP20 و ولتاژ کاری تا ۶۹۰ ولت، برای محیط‌های صنعتی با شرایط سخت نیز مناسب است. استفاده از این کلید در مواقع اضطراری یا هنگام تعمیرات، باعث کاهش زمان خاموشی و افزایش پایداری سیستم برق‌رسانی می‌شود
جدول مشخصات فنی کلید چنج اور دستی هیمل چهارپل 100 آمپر
| مشخصه | مقدار / توضیح |
|---|---|
| جریان نامی (Rated Current) | 100 آمپر |
| تعداد پل | 4 پل (سه فاز + نول) |
| ولتاژ کاری نامی | تا 690 ولت AC |
| تحمل جریان لحظه‌ای | تا 55 کیلوآمپر |
| نوع عملکرد | دستی با اهرم خارجی |
| نشانگر وضعیت | دارد (ON/OFF) |
| قابلیت نصب کنتاکت کمکی | دارد (2NC+2NO یا 1NC+1NO) |
| درجه حفاظت (IP) | IP20 |
| ابعاد تقریبی | 190 × 130 × 140 میلی‌متر |
| جنس ترمینال‌ها | مسی |
| گارانتی | 24 ماه |
| استانداردها | GB 14048.11، مناسب برای محیط صنعتی |
| دمای کاری | -25 تا +70 درجه سانتی‌گراد |
| دوام مکانیکی | 10,000 سیکل |
| دوام الکتریکی | 1,500 سیکل |
موارد کاربرد کلید چنج اور دستی هیمل ۱۰۰ آمپر:
-
تابلوهای برق اضطراری: برای سوئیچ بین برق شهر و ژنراتور در مواقع قطع برق.
-
کارخانه‌ها و واحدهای تولیدی: حفظ پایداری سیستم برق‌رسانی در خطوط تولید حساس.
-
مراکز درمانی و بیمارستان‌ها: اطمینان از تأمین بی‌وقفه برق تجهیزات حیاتی.
-
دیتاسنترها و مراکز IT: جلوگیری از خاموشی ناگهانی سرورها و تجهیزات شبکه.
-
ساختمان‌های تجاری و اداری: مدیریت برق اضطراری برای آسانسورها، روشنایی و سیستم‌های امنیتی.
-
مراکز آموزشی و فرهنگی: حفظ عملکرد سیستم‌های صوتی، تصویری و روشنایی در زمان قطع برق.
-
مراکز مخابراتی و ایستگاه‌های BTS: تأمین برق پایدار برای تجهیزات ارتباطی.
نحوه نصب کلید چنج‌اور دستی هیمل ۱۰۰ آمپر
-
مرحله ۱: قطع کامل برق ورودی قبل از هر اقدامی، برق ورودی تابلو باید کاملاً قطع بشه تا از خطر برق‌گرفتگی جلوگیری بشه.
-
مرحله ۲: نصب مکانیکی کلید کلید رو روی ریل یا صفحه تابلو برق با پیچ‌های مناسب نصب کن. ابعاد کلید حدود 190×130×140 میلی‌متره، پس فضای کافی در نظر بگیر.
-
مرحله ۳: اتصال سیم‌ها به ترمینال‌ها ورودی برق شهر و ژنراتور رو به ترمینال‌های مشخص‌شده وصل کن. ترمینال‌ها از جنس مس هستن و باید با کابل‌های مناسب جریان ۱۰۰ آمپر متصل بشن.
-
مرحله ۴: اتصال نول و زمین چون کلید چهارپل هست، نول هم باید به ترمینال مربوطه وصل بشه. اتصال زمین برای ایمنی الزامی‌ست.
-
مرحله ۵: تست عملکرد دستی با حرکت اهرم، عملکرد سوئیچ بین دو منبع رو تست کن و مطمئن شو که هیچ اتصال همزمانی بین منابع وجود نداره.
