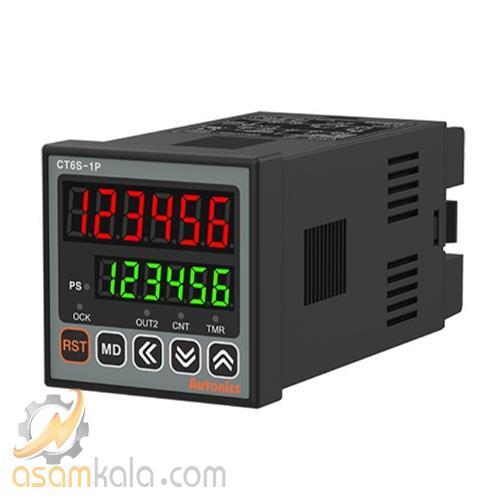

بررسی تایم کانتر آتونیکس مدل CT6S-1P4
تایم کانتر آتونیکس مدل CT6S-1P4 یکی از پرکاربردترین تجهیزات اتوماسیون صنعتی است که عملکرد دوگانه شمارنده و تایمر را در قالب یک دستگاه ارائه می‌دهد. این مدل با ابعاد استاندارد 48×48 میلی‌متر، نمایشگر LED شش رقمی، و قابلیت تنظیم زمان روشن و خاموش به‌صورت جداگانه، امکان کنترل دقیق فرآیندهای صنعتی را فراهم می‌سازد. از ویژگی‌های برجسته آن می‌توان به سرعت شمارش بالا تا 10KHz، قابلیت انتخاب نوع سیگنال ورودی (NPN/PNP)، و خروجی رله 5 آمپری اشاره کرد که آن را برای کاربردهای سنگین و حساس مناسب می‌سازد.
علاوه بر این، CT6S-1P4 دارای پورت ارتباطی RS-485 با پروتکل Modbus است که امکان مانیتورینگ و تنظیم پارامترها از طریق کامپیوتر را فراهم می‌کند. این دستگاه از 9 حالت عملکرد برای شمارنده و 13 حالت برای تایمر پشتیبانی می‌کند و قابلیت ذخیره‌سازی داده‌ها تا 10 سال را دارد. طراحی مقاوم با درجه حفاظت IP65، عملکرد پایدار در دمای -10 تا 55 درجه سانتی‌گراد، و قابلیت نصب ریلی، این مدل را به گزینه‌ای قابل اعتماد برای خطوط تولید، ماشین‌آلات بسته‌بندی، و سیستم‌های شمارش دقیق تبدیل کرده است.
جدول مشخصات فنی
| ویژگی | مشخصات |
|---|---|
| ابعاد | 48×48 میلی‌متر |
| نوع نمایشگر | LED شش رقمی با رنگ قرمز و سبز |
| منبع تغذیه | 100–240VAC (50/60Hz) یا 24–48VDC |
| توان مصرفی | حداکثر 12VA (AC) / 10VA (DC) |
| خروجی | رله مکانیکی 5 آمپر |
| مدهای عملکرد | 9 حالت برای کانتر، 13 حالت برای تایمر |
| سرعت شمارش | تا 10KHz (قابل تنظیم: 1، 30، 1K، 5K، 10K cps) |
| پورت ارتباطی | RS-485 با پروتکل Modbus |
| درجه حفاظت | IP65 (پنل جلو) |
| دمای کاری | -10 تا +55 درجه سانتی‌گراد |
| رطوبت کاری | 35% تا 85% (بدون چگالش) |
| حافظه داخلی | ذخیره‌سازی داده تا 10 سال |
| نصب | قابل نصب به‌صورت ریلی یا پنلی |
| وزن | حدود 159 گرم |
کاربردهای صنعتی
-
خطوط تولید و مونتاژ: برای شمارش تعداد قطعات تولید شده یا کنترل زمان عملیات خاص در هر مرحله.
-
ماشین‌آلات بسته‌بندی: تنظیم زمان عملکرد دستگاه‌ها و شمارش تعداد بسته‌ها یا محصولات.
-
سیستم‌های شمارش خودکار: شمارش پالس‌های ورودی از سنسورها یا انکودرها برای کنترل فرآیندهای تکراری.
-
کنترل فرآیندهای حرارتی یا مکانیکی: تنظیم زمان روشن/خاموش تجهیزات گرمایشی، موتورها یا پمپ‌ها.
کاربردهای تخصصی
-
شمارش دور موتور یا سرعت چرخش: با اتصال به انکودرها برای اندازه‌گیری دقیق سرعت یا تعداد دور.
-
سیستم‌های آزمایشگاهی و تحقیقاتی: برای زمان‌بندی دقیق آزمایش‌ها یا شمارش رخدادهای خاص.
-
اتوماسیون ساختمان‌ها و تأسیسات: کنترل زمان روشنایی، تهویه یا سایر تجهیزات بر اساس برنامه‌ریزی مشخص.
-
مانیتورینگ و کنترل از راه دور: از طریق پورت RS-485 و پروتکل Modbus برای تنظیم و مشاهده پارامترها از طریق کامپیوتر2.
جدول مقایسه
| ویژگی‌ها | CT6S-1P4 | CT6M-2P4 |
|---|---|---|
| ابعاد | 48×48 میلی‌متر | 72×72 میلی‌متر |
| نوع نمایشگر | LED شش رقمی | LED شش رقمی |
| منبع تغذیه | 100–240VAC / 24–48VDC | 100–240VAC / 24–48VDC |
| خروجی | رله مکانیکی 5 آمپر | رله مکانیکی 5 آمپر |
| پورت ارتباطی | RS-485 با پروتکل Modbus | RS-485 با پروتکل Modbus |
| سرعت شمارش | تا 10KHz | تا 10KHz |
| مدهای عملکرد | 9 حالت کانتر / 13 حالت تایمر | 9 حالت کانتر / 13 حالت تایمر |
| درجه حفاظت | IP65 (پنل جلو) | IP65 (پنل جلو) |
| دمای کاری | -10 تا +55 درجه سانتی‌گراد | -10 تا +55 درجه سانتی‌گراد |
| نصب | پنلی یا ریلی | پنلی یا ریلی |
| حافظه داخلی | ذخیره‌سازی تا 10 سال | ذخیره‌سازی تا 10 سال |
جمع بندی
از منظر کاربردی، LA8N-BF گزینه‌ای مناسب برای صنایع بسته‌بندی، خطوط تولید، شمارش قطعات، و پروژه‌های تحقیقاتی است. عمر طولانی باتری (بیش از ۷ سال)، قابلیت اتصال به سنسورهای مجاورتی، و ساختار مقاوم در برابر شرایط محیطی سخت، این دستگاه را به یکی از پرفروش‌ترین و محبوب‌ترین شمارنده‌های برند Autonics بدل کرده است. در مجموع، مدل LA8N-BF انتخابی هوشمندانه برای استفاده در محیط‌هایی است که دقت، دوام و سهولت نصب از اهمیت ویژه‌ای برخوردارند.
