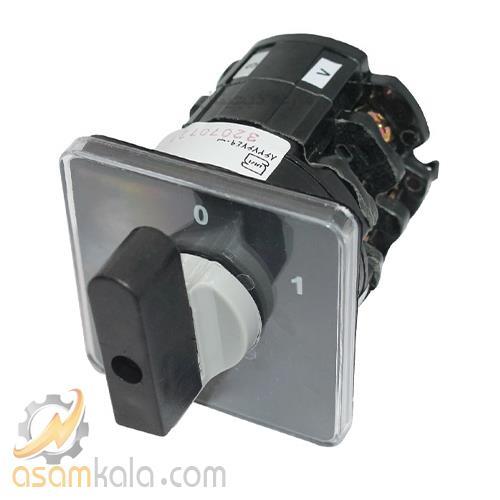

بررسی کلید سلکتوری کاوه مدل 6303
کلید سلکتوری سه‌فاز یکطرفه کاوه مدل 6303 با جریان اسمی ۶۳ آمپر و ولتاژ کاری ۲۳۰/۴۰۰ ولت، برای کنترل و قطع و وصل جریان در مدارهای صنعتی طراحی شده است. این کلید در رده بهره‌برداری AC-23A قرار دارد و با توان نامی ۳۰ کیلووات در ولتاژ ۴۰۰ ولت، مناسب برای بارهای موتوری و مصرف‌کننده‌های سنگین است. طراحی آن به‌صورت یکطرفه با حالت‌های صفر و یک، امکان کنترل ساده و ایمن را فراهم می‌کند. همچنین در دو نوع دائمی و برگشت فنری عرضه می‌شود که بسته به نیاز کاربردی، انتخاب مناسبی را در اختیار مصرف‌کننده قرار می‌دهد.
این کلید با ساختار مکانیکی مقاوم و محور مرکزی مجهز به کنتاکت‌های دقیق، در تابلوهای برق صنعتی و سیستم‌های توزیع انرژی کاربرد فراوان دارد. نصب آن شامل مراحل ایمنی مانند قطع کامل برق، سوراخ‌کاری تابلو، اتصال کابل‌های ورودی و خروجی و تست عملکرد قبل از راه‌اندازی است. وجود جعبه محافظ و پایه فلزی نیز ایمنی و سهولت نصب را افزایش می‌دهد. از مزایای دیگر این مدل می‌توان به قابلیت استفاده در مدارهای تکفاز، دو‌فاز و سه‌فاز با نول اشاره کرد که انعطاف‌پذیری بالایی در طراحی سیستم‌های برق‌رسانی فراهم می‌آورد
جدول مشخصات فنی کلید سلکتوری کاوه مدل 6303
| مشخصه | مقدار / توضیحات |
|---|---|
| مدل | 6303 |
| برند | الکترو کاوه |
| نوع کلید | سلکتوری گردان یکطرفه |
| تعداد پل | سه پل |
| جریان نامی | 63 آمپر |
| ولتاژ کاری | 230/400 ولت |
| توان نامی در 400 ولت | 30 کیلووات |
| نوع بهره‌برداری | AC-23A |
| حالت عملکرد | صفر و یک (0-1) |
| نوع برگشت فنری | اختیاری (دائمی یا فنری) |
| قابلیت استفاده در مدار نول | دارد |
| کاربرد | مدارهای قدرت، فرمان، ستاره-مثلث، صنعتی |
| ابعاد تقریبی | استاندارد تابلو برق |
| جنس بدنه | پلاستیک مقاوم با پایه فلزی |
| لوازم جانبی | صفحه و دستگیره قفل‌شو، جعبه محافظ |
موارد کاربرد
-
تابلوهای برق صنعتی: برای کنترل و قطع و وصل جریان در مدارهای سه‌فاز و تکفاز
-
راه‌اندازی و کنترل موتورهای الکتریکی: به‌ویژه در بارهای سنگین با توان بالا
-
سیستم‌های توزیع انرژی: در کارخانه‌ها، کارگاه‌ها و مراکز تولیدی
-
مدارهای ستاره-مثلث: برای راه‌اندازی نرم موتورهای سه‌فاز
-
مدارهای فرمان و قدرت: در تجهیزات اتوماسیون صنعتی
-
مدارهای روشنایی و تهویه: در ساختمان‌های بزرگ و مراکز تجاری
-
استفاده در مدارهای با نول: برای انعطاف‌پذیری بیشتر در طراحی سیستم برق‌رسانی
این کلید با حالت‌های صفر و یک، در دو نوع دائمی و برگشت فنری عرضه می‌شود که بسته به نوع کاربرد، انتخاب مناسبی را فراهم می‌کند
جدول مقایسه
| ویژگی‌ها | کاوه مدل 6303 | کاوه مدل 6203 | کاوه مدل 6103 |
|---|---|---|---|
| جریان اسمی | 63 آمپر | 32 آمپر | 25 آمپر |
| ولتاژ کاری | 230/400 ولت | 230/400 ولت | 230/400 ولت |
| توان نامی در 400 ولت | 30 کیلووات | 18 کیلووات | 12 کیلووات |
| نوع عملکرد | یکطرفه (0-1) | یکطرفه (0-1) | یکطرفه (0-1) |
| نوع بهره‌برداری | AC-23A | AC-22A | AC-21A |
| حالت برگشت فنری | دارد / اختیاری | دارد / اختیاری | ندارد |
| کاربرد در مدارهای ستاره-مثلث | بله | محدود | خیر |
