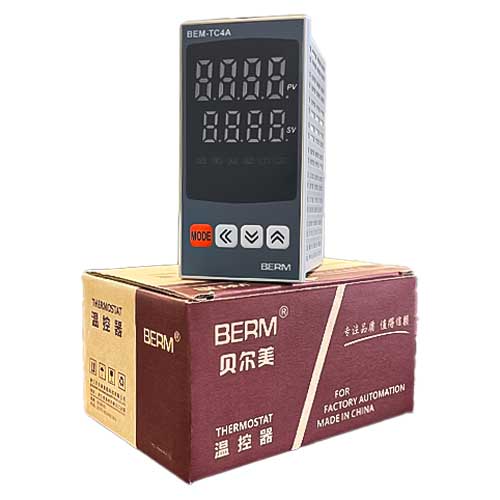

ترموستات دیجیتال BERM مدل BEM-TC4A-24RV

BERM Digital Thermostat BEM-TC4A-24RV

ترموستات دیجیتال برمه مدل BEM-TC4A-24RV

ترموستات برم مدل BEM-TC4A-24RV یک کنترلر دیجیتال دمای صنعتی از سری TC7A برند معتبر BERM (برمه) است که برای پایش و تنظیم دقیق دما در انواع تجهیزات حرارتی، برودتی و فرآیندهای صنعتی طراحی شده است. این محصول که با نام‌های کنترلر دما BEM-TC4A-24RV، ترموستات دیجیتال 96×48 برمه و PID Controller BERM نیز شناخته می‌شود، با ابعاد استاندارد 96×48 میلی‌متر و پشتیبانی از طیف گسترده سنسورهای دما (ترموکوپل‌های نوع K، J، L، T، R، S و مقاومت حرارتی PT100، Cu50) یکی از پرکاربردترین کنترلرهای دمای صنعتی در بازار ایران است. این محصول با قابلیت تنظیم تا دمای 1000 درجه سانتی‌گراد، جایگزین بسیار مناسب و اقتصادی برای مدل‌های گران‌قیمت‌تری مانند محصولات آتونیکس (Autonics) است.

جدول مشخصات فنی

ابعاد پنل	48x96 میلی متر
ولتاژ تغذیه	100 تا 240 ولت AC
فرکانس	50/60 هرتز
نوع سنسور ورودی	ترموکوپل‌های K، J، L، T، R، S و سنسور حرارتی PT100، Cu50
حداکثر دمای قابل نمایش	1000 درجه سانتی گراد
انواع کنترل	ON/OFF, P, PI, PD, PID (قابل تنظیم و انتخاب توسط کاربر)
خروجی کنترل اصلی 1	رله (250V AC، 3A)
خروجی کنترل اصلی 2	SSR (12V DC ±2V، 20mA)
خروجی آلارم	۲ عدد خروجی مجزا (AL1 + AL2)، با قابلیت تنظیم در بیش از ۱۰ نوع آلارم مختلف (انحراف، حد مطلق، هشدار قطعی سنسور و…)
دمای محیط کاری	10- تا 50+ درجه سانتی‌گراد
رطوبت محیط کاری	35 تا 85 درصد رطوبت نسبی

انواع کاربرد

ترموستات BEM-TC4A-24RV یک دستگاه کنترلی دقیق و هوشمند است که سیگنال سنسور دما را دریافت کرده و با استفاده از الگوریتم‌های کنترلی پیشرفته (ON/OFF، P، PI، PD و PID) فرمان لازم را به خروجی‌های رله یا SSR ارسال می‌کند تا دمای تجهیزات متصل را در نقطه تنظیم شده (Set Point) تثبیت کند. سری TC4A برمه با قابلیت Auto-Tuning (تنظیم خودکار پارامترهای PID) و امکان استفاده در هر دو حالت گرمایشی و سرمایشی، برای محیط‌های صنعتی با نوسان دما، انتخابی مطمئن است.

این محصول در کاربردهای زیر استفاده می‌شود:

کوره‌های صنعتی، نانوایی‌ها و پخت: برای کنترل دقیق دمای پخت در کوره‌های دوار، کوره‌های تونلی و فرهای صنعتی.
صنایع پلاستیک و تزریق: پایش و تنظیم دمای هیترهای قالب، دستگاه‌های تزریق پلاستیک و اکسترودرها.
صنایع بسته‌بندی و غذایی: در خشک‌کن‌ها، سرخ‌کن‌های صنعتی، دستگاه‌های پاستوریزاسیون و بسته‌بندی حرارتی.
تجهیزات برودتی و فریزرهای صنعتی: در فریزرهای تجاری، سردخانه‌ها، چیلرها و سیستم‌های تبرید برای جلوگیری از افت ناگهانی دما.
آزمایشگاه‌ها و اتوکلاوها: برای فرآیندهایی که نیاز به کنترل دمای حساس و دقیق دارند.
تابلوهای برق صنعتی و کارخانه‌ها: به عنوان قلب کنترل دما در سیستم‌های حرارتی خطوط تولید و دستگاه‌های گرمایشی و سرمایشی.

ویژگی‌های کلیدی ترموستات برمه TC4A-24RV

ابعاد استاندارد 96×48 میلی‌متر (نیم رک): این ابعاد جمع‌وجور، امکان نصب دو دستگاه را در یک ردیف پنل فراهم می‌کند و برای کاربردهایی که به چندین کنترلر نیاز دارند، ایده‌آل است.
دو خروجی همزمان رله و SSR (رله حالت جامد): دارای خروجی رله (250VAC، 3A) برای کنترل مستقیم تجهیزات با جریان بالا و خروجی SSR (12VDC، 20mA) برای کنترل دقیق‌تر و بی‌صدای عناصر حرارتی با سرعت بالا.
دو خروجی آلارم مجزا (AL1 و AL2): این مدل مجهز به ۲ خروجی آلارم با قابلیت قطع/وصل رله است که برای هشدار در شرایط خطا، خروج از محدوده دمایی و هشدار قطعی سنسور مورد استفاده قرار می‌گیرد. سری TC1A فقط یک خروجی آلارم دارد.
روش‌های کنترل پیشرفته: مجهز به قابلیت تنظیم در ۵ حالت کنترلی مختلف شامل ON/OFF (کلیدزنی ساده)، P (تناسبی)، PI (تناسبی-انتگرالی)، PD (تناسبی-مشتقی) و PID (تناسبی-انتگرالی-مشتقی). این مدل همچنین قابلیت Auto-Tuning (خودتنظیمی) را دارد که پارامترهای PID را به طور خودکار برای فرآیند شما بهینه می‌کند.
جنس بدنه ABS مقاوم: بدنه از جنس ABS (خودخاموش‌شونده و مقاوم در برابر ضربه و حرارت) ساخته شده است، که طراحی پوسته جداشدنی (Detachable Shell) آن کار سرویس و نگهداری داخلی را بسیار ساده و راحت کرده است.

نحوه نصب و سیم‌بندی ترموستات BEM-TC4A-24RV

⚠️هشدار ایمنی: نصب این محصول باید حتماً توسط یک فرد متخصص و آشنا به اصول ایمنی برق انجام شود. قبل از هر اقدامی، جریان برق اصلی را قطع کرده و از نبود ولتاژ اطمینان حاصل کنید.

نصب مکانیکی: طبق ابعاد برش روی درب تابلو برق (پنل) برش ایجاد کنید. ترموستات را از جلوی پنل وارد کرده و با استفاده از گیره‌های مخصوص پشت دستگاه آن را محکم کنید.

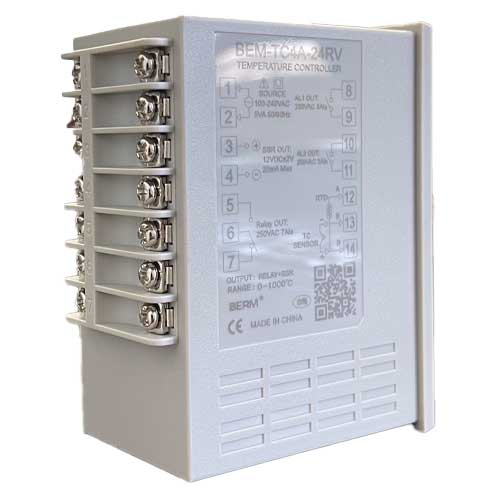

سیم‌بندی پایه‌های پشت دستگاه (بر اساس کد رنگی / شماره پایه‌های مندرج روی برچسب دستگاه):

تغذیه (Power Supply): پایانه‌های تغذیه دستگاه (۱ و ۲) را به برق 220 ولت AC متصل کنید.

سنسور ورودی (Sensor Input): سنسور ترموکوپل (سیم مثبت و منفی) یا PT100 را با توجه به قطبی که در نقشه سیم‌کشی پشت دستگاه مشخص شده به پایانه‌های مربوطه ( پایانه 12، 13، 14) متصل کنید.

خروجی کنترل اصلی (Control Output 1 – Relay): سیم فاز کنترل‌شونده (هیتر، کانکتور یا وسیله حرارتی) را به پایانه خروجی رله (مثلاً پایانه5 و 6 و 7) و سیم دیگر آن را به نول مشترک مدار وصل کنید.

خروجی کنترل SSR (Control Output 2 – SSR): دو سیم فرمان خروجی 12V DC را به پایانه‌های مثبت و منفی ورودی کنترل رله SSR ( پایانه 3 و 4) متصل کنید.

خروجی آلارم (Alarm Output – AL1-AL2): سیم تجهیز جانبی آلارم مانند چراغ چشمک‌زن یا آژیر را به پایانه‌ های آلارم (8, 9 برای AL1 و 10,11 برای AL2) و منبع تغذیه آن وصل کنید. (مطابق نقشه)

تنظیمات اولیه: پس از تایید اتصالات و اعمال ولتاژ:

نوع سنسور ورودی را از منوی پارامترها انتخاب کنید .

محدوده دمای کاری (P-SL و P-SH) را مطابق با نیاز فرآیند تنظیم کنید.

دمای مورد نظر (Set Point) را با فشار کلید SET و استفاده از کلیدهای جهت (بالا/پایین) تنظیم کنید.

نکته فنی: یکی از قابلیت‌های کلیدی این دستگاه، اتوماتیون (Auto-Tuning) و خودتنظیمی PID است. کافی است پس از راه‌اندازی اولیه، کلید مناسب را برای چند ثانیه نگه دارید تا دستگاه به طور خودکار پارامترهای P، I و D را محاسبه کند.

عیب‌یابی سریع ترموستات BEM-TC4A-24RV

مشکل	علت احتمالی	راه حل سریع
نمایشگر خاموش و بی نور است	برق تغذیه ۲۲۰ ولت AC قطع یا اشتباه وصل شده است.	فیوز و کلید بالادست را بررسی کنید. ولتاژ ترمینال‌های تغذیه را با مولتی‌متر اندازه بگیرید (باید ۲۲۰ ولت AC باشد).
نمایشگر خطای HHH یا LLL را نشان می‌دهد	اتصال سنسور قطع شده یا اتصال کوتاه است. سنسور نامناسب انتخاب شده است.	سیم‌های سنسور را بررسی کنید. از صحت نوع سنسور انتخابی در منوی پارامترها اطمینان حاصل کنید.
خروجی رله عمل نمی‌کند (هیتر روشن نمی‌شود)	تنظیمات پارامترهای P-SL و P-SH یا Set Point اشتباه است. خرابی رله خروجی.	دمای تنظیمی (Set Point) را بررسی کنید. اطمینان حاصل کنید که اختلاف بین Set Point و PV در محدوده هیسترزیس قرار دارد. خروجی رله را با تستر چک کنید.
دما به طور مداوم نوسان دارد و پایدار نمی‌شود	کنترل به جای PID روی حالت ON/OFF تنظیم شده است.	به منوی پارامترها بروید، روش کنترل را روی PID تنظیم کنید و سپس قابلیت Auto-Tuning را اجرا کنید تا دستگاه خود را تنظیم کند.
آلارم AL1 یا AL2 به درستی کار نمی‌کند	تنظیمات آلارم نادرست است.	پارامترهای آلارم (AL1 و AL2) را مجدداً بررسی و گسترش دهید.
خروجی SSR کار نمی‌کند	اتصال مثبت و منفی خروجی SSR معکوس شده است.	سیم‌های خروجی SSR (12VDC) را با قطبیت صحیح به ترمینال‌های ورودی رله حالت جامد (SSR) وصل کنید.

سوالات متداول (FAQ)

۱. تفاوت این مدل (BEM-TC4A-24RV) با مدل BEM-TC4A-22RV در چیست؟

تفاوت اصلی و حیاتی در ولتاژ تغذیه (ورودی) است. مدل BEM-TC4A-24RV یک محصول ۲۲۰ ولت AC است که مستقیماً به برق شهر وصل می‌شود. اما مدل BEM-TC4A-22RV یک محصول ۲۴ ولت DC است که باید به یک منبع تغذیه (پاور) ۲۴ ولت DC متصل شود. عملکرد، خروجی‌ها (رله + SSR) و دقت هر دو یکسان است.

۲. مزیت اصلی ابعاد 48×96 نسبت به 48×48 چیست؟

ابعاد 48×96 میلی‌متر (نیم رک) به شما امکان می‌دهد که در یک ردیف پنل، دو کنترلر را کنار هم نصب کنید. همچنین این ابعاد، نمایشگر بزرگ‌تری برای قرائت راحت‌تر دما دارد.

۳. آیا ترموستات برمه BEM-TC4A-24RV گارانتی دارد؟

بله، تمامی محصولات اصلی برند BERM که از طریق کانال‌های رسمی و معتبر (مانند فروشگاه ما) به فروش می‌رسند، دارای گارانتی اصالت و سلامت فیزیک هستند.

۴. خروجی SSR این ترموستات برای چه کاری استفاده می شود؟

خروجی SSR (۱۲ ولت DC) برای کنترل رله‌های حالت جامد (Solid State Relay – SSR) استفاده می‌شود و مزایای زیر را ارائه می‌دهد:

عدم وجود کنتاکت مکانیکی (بدون صدا، بدون جرقه و با سرعت بسیار بالا).

عمر طولانی بسیار زیاد، مناسب برای کارهایی که نیاز به قطع و وصل مکرر و سریع دارند.

دقت کنترل بالاتر در سیستم‌های حرارتی با زمان پاسخ سریع.

۵. کدام سنسور برای من مناسب‌تر است؟

ترموکوپل نوع K: برای دماهای بالا و بازه دمایی گسترده

سنسور PT100: برای دقت بالا و پروسه‌های دقیق آزمایشگاهی و صنعتی.

سنسور ترمیستور: برای کاربردهای عمومی و دمای پایین (مثلاً یخچال‌ها و پروسه‌های ساده).
