بررسی استپ موتور اچ کیو ام مدل 86HS120D16

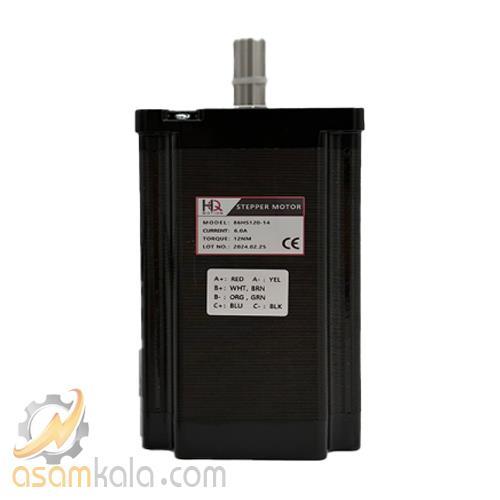

استپ موتور HQM مدل 86HS120D16 یکی از قدرتمندترین موتورهای پله‌ای صنعتی در کلاس NEMA34 محسوب می‌شود که با گشتاور اسمی 120 کیلوگرم‌سانتی‌متر و زاویه گام 1.8 درجه، عملکردی دقیق و پایدار در جابجایی بارهای سنگین فراهم می‌کند. این مدل با طراحی 8 سیمه و قطر شفت 16 میلیمتر، برای کاربردهایی نظیر ماشین‌های CNC، دستگاه‌های بسته‌بندی، پرینترهای صنعتی و بازوهای رباتیک سنگین بسیار مناسب است. طول بدنه 156 میلیمتر و وزن حدود 3.75 کیلوگرم، نشان‌دهنده ساختار مستحکم و صنعتی این موتور است که در پروژه‌های حرفه‌ای با نیاز به قدرت بالا عملکرد قابل اعتمادی ارائه می‌دهد.
از نظر فنی، جریان مصرفی این موتور حدود 5.5 آمپر است که نیازمند استفاده از درایورهای قدرتمند مانند DMA860H یا EM705 می‌باشد. HQM در این مدل از بلبرینگ‌های صنعتی (E2002ZZ) و متریال مقاوم استفاده کرده که دوام بالا در شرایط کاری سخت را تضمین می‌کند. همچنین، قابلیت نصب انکودر و گیربکس سیاره‌ای، امکان ارتقاء عملکرد در پروژه‌های نیازمند فیدبک دقیق یا گشتاور بیشتر را فراهم می‌سازد. اگر به دنبال موتوری هستی که هم قدرت کافی داشته باشه و هم دقت بالا، 86HS120D16 یکی از انتخاب‌های حرفه‌ای و قابل اعتماد در بازار ایران محسوب می‌شه.
جدول مشخصات فنی استپ موتور HQM مدل 86HS120D16
| مشخصه | مقدار / توضیحات |
|---|---|
| برند | HQM (اچ کیو ام) |
| مدل | 86HS120D16 |
| نوع موتور | پله‌ای دو فاز |
| زاویه گام | 1.8 درجه |
| گشتاور اسمی | 120 کیلوگرم‌سانتی‌متر (12 نیوتن‌متر) |
| تعداد سیم | 8 سیمه |
| جریان مصرفی | 5.5 آمپر |
| مقاومت سیم‌پیچ | حدود 0.8 اهم/فاز |
| ولتاژ کاری | 24 ولت DC |
| طول بدنه | 156 میلیمتر |
| قطر شفت خروجی | 16 میلیمتر |
| سایز فلنج | 86 میلیمتر (استاندارد NEMA34) |
| ممان اینرسی | 220 گرم‌سانتی‌متر مربع |
| نوع بلبرینگ | E2002ZZ |
| درجه حفاظت | IP40 |
| وزن | حدود 3.75 کیلوگرم |
| قابلیت نصب انکودر | دارد |
| کاربردها | CNC، پرینتر صنعتی، بسته‌بندی، رباتیک |
نقاط قوت
-
گشتاور بالا (120kg.cm): مناسب برای جابجایی بارهای سنگین در ماشین‌آلات صنعتی و رباتیک.
-
دقت حرکتی عالی: زاویه گام 1.8 درجه باعث کنترل دقیق موقعیت در سیستم‌های CNC و پرینترهای صنعتی می‌شود.
-
ساختار مقاوم و صنعتی: بدنه فلزی، بلبرینگ‌های E2002ZZ و طراحی 8 سیمه، دوام بالا در شرایط سخت کاری را تضمین می‌کند.
-
قابلیت ارتقاء: امکان نصب انکودر و گیربکس سیاره‌ای برای پروژه‌های نیازمند فیدبک دقیق یا گشتاور بیشتر.
-
حرکت نرم و صدای کم: طراحی داخلی باعث کاهش لرزش و صدای حرکتی شده و تجربه کاربری بهتری فراهم می‌کند.
نقاط ضعف
-
وزن بالا (~3.75 کیلوگرم): برای پروژه‌های قابل حمل یا سبک ممکن است محدودیت ایجاد کند.
-
نیاز به درایور قدرتمند: جریان مصرفی بالا (تا 5.5 آمپر) باعث می‌شود فقط با درایورهای صنعتی مانند DMA860H یا EM705 سازگار باشد.
-
درجه حفاظت پایین (IP40): برای محیط‌های مرطوب یا پر گرد و غبار نیاز به محافظت اضافی دارد.
-
قیمت نسبتاً بالا: در مقایسه با مدل‌های سبک‌تر، ممکن است برای پروژه‌های کوچک مقرون‌به‌صرفه نباشد
کاربردهای صنعتی و تخصصی
-
ماشین‌های CNC: برای کنترل دقیق محورهای حرکتی در دستگاه‌های فرز، تراش، حکاکی و منبت‌کاری.
-
پرینترهای سه‌بعدی صنعتی: جهت حرکت دقیق محورهای X، Y و Z در چاپ قطعات پیچیده.
-
دستگاه‌های بسته‌بندی و پرکن: کنترل موقعیت و حرکت در فرآیندهای اتوماتیک بسته‌بندی مواد غذایی، دارویی و آرایشی.
-
ربات‌های صنعتی سنگین: در بازوهای رباتیک با نیاز به گشتاور بالا و دقت موقعیت.
-
دستگاه‌های برش لیزری و پلاسما: برای حرکت دقیق نازل در مسیرهای پیچیده.
-
تجهیزات پزشکی و آزمایشگاهی: در سیستم‌های اتوماتیک نمونه‌برداری یا موقعیت‌یابی دقیق ابزارها.
-
آنتن‌های ماهواره‌ای و دوربین‌های مداربسته: برای تنظیم زاویه دقیق و پایدار در سیستم‌های چرخشی.
جدول مقایسه
| مشخصه فنی | HQM 86HS120D16 | Leadshine 86HS85 | Primopal 86HS120 |
|---|---|---|---|
| گشتاور اسمی | 12 نیوتن‌متر | 8.5 نیوتن‌متر | 12 نیوتن‌متر |
| زاویه گام | 1.8 درجه | 1.8 درجه | 1.8 درجه |
| جریان مصرفی | 5.5 آمپر | 4.2 آمپر | 5.8 آمپر |
| تعداد سیم | 8 سیمه | 8 سیمه | 8 سیمه |
| طول بدنه | 156 میلیمتر | 118 میلیمتر | 150 میلیمتر |
| قطر شفت خروجی | 16 میلیمتر | 14 میلیمتر | 16 میلیمتر |
| وزن | 3.75 کیلوگرم | 4 کیلوگرم | 5 کیلوگرم |
| ممان اینرسی | 4000 g·cm² | 2700 g·cm² | 4200 g·cm² |
| درجه حفاظت | IP40 | IP50 | IP40 |
| کشور سازنده | چین | چین | چین |
جمع بندی
در جمع‌بندی نهایی، استپ موتور HQM مدل 86HS120D16 به عنوان یک گزینه قدرتمند و دقیق در حوزه کاربردهای صنعتی مطرح است. این موتور با گشتاور بالا، ساختار مقاوم، و قابلیت‌های ارتقاء‌پذیر مانند نصب انکودر و گیربکس سیاره‌ای، انتخابی مناسب برای ماشین‌آلات CNC، سیستم‌های رباتیک سنگین، و دستگاه‌های پرینتر صنعتی محسوب می‌شود. طراحی 8 سیمه، بدنه فلزی، و بلبرینگ‌های صنعتی نیز دوام طولانی‌مدت در محیط‌های کاری سخت را تضمین می‌کنند.
با این حال، وزن بالا، مصرف جریان قابل‌توجه، و درجه حفاظت محدود (IP40) ممکن است در برخی پروژه‌های سبک یا حساس، محدودیت‌هایی ایجاد کند. در مقایسه با برندهای مشابه مانند Leadshine و Primopal، این مدل از نظر نسبت قیمت به عملکرد در موقعیتی رقابتی قرار دارد، به‌ویژه برای کاربردهایی که نیازمند گشتاور بالا و دقت حرکتی هستند. بنابراین، HQM 86HS120D16 گزینه‌ای حرفه‌ای و قابل اعتماد برای مهندسان و متخصصانی است که به دنبال کیفیت بالا و عملکرد صنعتی هستند.
