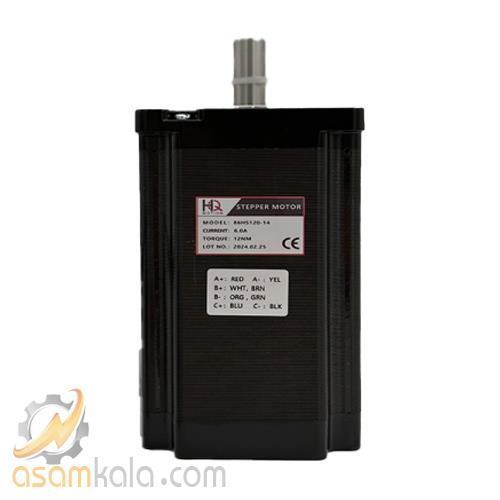

بررسی استپ موتور اچ کیو ام مدل 86HS120D14
استپ موتور HQM مدل 86HS120D14 یکی از قدرتمندترین موتورهای پله‌ای صنعتی در کلاس NEMA34 محسوب می‌شود که با گشتاور فوق‌العاده 120 کیلوگرم‌سانتی‌متر و زاویه گام 1.8 درجه، توانایی جابجایی بارهای سنگین با دقت بالا را دارد. این موتور دو فاز با طراحی 8 سیمه، امکان اتصال در حالت‌های مختلف را فراهم کرده و با جریان مصرفی 5 آمپر، نیازمند استفاده از درایورهای قدرتمند مانند DMA860H یا EM705 است. طول بدنه 156 میلیمتر، قطر شفت 14 تا 16 میلیمتر و وزن بالا، نشان‌دهنده ساختار صنعتی و مقاوم این مدل است که در ماشین‌های CNC، دستگاه‌های بسته‌بندی، پرکن مایعات، و تجهیزات رباتیک سنگین کاربرد فراوانی دارد2.
از نظر عملکرد، HQM در این مدل از متریال‌های باکیفیت صنعتی استفاده کرده که دوام بالا در شرایط کاری سخت را تضمین می‌کند. صدای حرکتی پایین، گرمای کنترل‌شده و دقت حرکتی بالا، تجربه‌ای روان و مطمئن را برای کاربر فراهم می‌سازد. همچنین، این موتور قابلیت نصب انکودر و گیربکس سیاره‌ای را دارد که در پروژه‌های نیازمند فیدبک دقیق یا گشتاور بیشتر، عملکرد آن را به سطح بالاتری ارتقا می‌دهد
جدول مشخصات فنی استپ موتور اچ کیو ام مدل 86HS120D14
| مشخصه | مقدار / توضیحات |
|---|---|
| برند | HQM (اچ کیو ام) |
| مدل | 86HS120D14 |
| نوع موتور | پله‌ای دو فاز |
| زاویه گام | 1.8 درجه |
| گشتاور اسمی | 120 کیلوگرم‌سانتی‌متر (12 نیوتن‌متر) |
| تعداد سیم | 8 سیمه |
| جریان مصرفی | 5 تا 6 آمپر |
| مقاومت سیم‌پیچ | حدود 0.8 اهم/فاز |
| ولتاژ کاری | 24 ولت DC |
| طول بدنه | 156 میلیمتر |
| قطر شفت خروجی | 14 میلیمتر (بسته به نسخه) |
| سایز فلنج | 86 میلیمتر (NEMA34) |
| ممان اینرسی | 220 گرم‌سانتی‌متر مربع |
| نوع بلبرینگ | E2002ZZ |
| درجه حفاظت | IP40 |
| وزن | حدود 3.75 کیلوگرم |
| قابلیت نصب انکودر | دارد |
| کاربردها | CNC، پرینتر سه‌بعدی، بسته‌بندی، رباتیک |
نقاط قوت استپ موتور HQM مدل 86HS120D14
-
گشتاور بالا: با توان 120 کیلوگرم‌سانتی‌متر، برای جابجایی بارهای سنگین در ماشین‌های صنعتی بسیار مناسب است.
-
دقت حرکتی عالی: زاویه گام 1.8 درجه باعث کنترل دقیق موقعیت می‌شود، ایده‌آل برای CNC و پرینترهای سه‌بعدی.
-
ساختار مقاوم: بدنه فلزی با بلبرینگ‌های صنعتی (E2002ZZ) دوام بالا در شرایط سخت کاری را تضمین می‌کند.
-
قابلیت نصب انکودر و گیربکس: امکان ارتقاء عملکرد در پروژه‌های پیچیده و نیازمند فیدبک دقیق.
-
صدای کم و حرکت نرم: طراحی داخلی باعث کاهش لرزش و صدای حرکتی شده و تجربه کاربری بهتری فراهم می‌کند.
نقاط ضعف احتمالی:
-
وزن بالا: با حدود 3.75 کیلوگرم، برای کاربردهای قابل حمل یا سبک ممکن است مناسب نباشد.
-
نیاز به درایور قدرتمند: جریان مصرفی بالا (تا 6 آمپر) باعث می‌شود فقط با درایورهای صنعتی مانند DMA860H کار کند.
-
قیمت نسبتاً بالا: در مقایسه با مدل‌های سبک‌تر، قیمت آن برای پروژه‌های کوچک ممکن است زیاد باشد.
-
درجه حفاظت پایین (IP40): برای محیط‌های پر گرد و غبار یا مرطوب نیاز به محافظت بیشتر دارد.
کاربردهای صنعتی و اتوماسیون
-
دستگاه‌های CNC (تراش، فرز، حکاکی، طلاسازی)
-
ماشین‌های برش لیزری و واترجت
-
سیستم‌های بسته‌بندی و پرکن مایعات
-
تجهیزات بافندگی و ریسندگی
رباتیک و مکانیزم‌های دقیق:
-
بازوهای رباتیک صنعتی با نیاز به گشتاور بالا
-
ربات‌های مونتاژ و جابجایی قطعات سنگین
-
سیستم‌های موقعیت‌یابی دقیق در خطوط تولید
تجهیزات چاپ و ساخت دیجیتال:
-
پرینترهای سه‌بعدی با محورهای سنگین
-
دستگاه‌های چاپ طلاکوب و لیبل‌زن
-
فیدرهای حرارتی و کاربنی در چاپ صنعتی
تجهیزات پزشکی و آزمایشگاهی:
-
دستگاه‌های تصویربرداری و نمونه‌برداری خودکار
-
تجهیزات کنترل زاویه در آنتن‌های ماهواره‌ای و دوربین‌های مداربسته
پروژه‌های تحقیقاتی و دانشگاهی:
-
پروژه‌های مکانیک دقیق و کنترل حرکت
-
ساخت نمونه‌های آزمایشی در مراکز پژوهشی
جدول مقایسه
| مشخصه فنی | 🔵 HQM 86HS120D14 | Leadshine 86HS85 | Primopal 86HS120 |
|---|---|---|---|
| گشتاور اسمی | 12 نیوتن‌متر | 8.5 نیوتن‌متر | 12 نیوتن‌متر |
| زاویه گام | 1.8 درجه | 1.8 درجه | 1.8 درجه |
| جریان مصرفی | 5.5 آمپر | 4.2 آمپر | 5.8 آمپر |
| تعداد سیم | 8 سیمه | 8 سیمه | 8 سیمه |
| طول بدنه | 156 میلیمتر | 118 میلیمتر | 150 میلیمتر |
| قطر شفت خروجی | 14 میلیمتر | 14 میلیمتر | 16 میلیمتر |
| وزن | 3.75 کیلوگرم | 4 کیلوگرم | 5 کیلوگرم |
| ممان اینرسی | 4000 گرم‌سانتی‌متر مربع | 2700 گرم‌سانتی‌متر مربع | 4200 گرم‌سانتی‌متر مربع |
| درجه حفاظت | IP40 | IP50 | IP40 |
| کشور سازنده | چین | چین | چین |
| قیمت حدودی | 5.5 تا 6 میلیون تومان | 6.5 تا 7 میلیون تومان | 6 تا 6.8 میلیون تومان |
جمع بندی
استپ موتور HQM مدل 86HS120D14 با گشتاور بالا، دقت حرکتی مناسب، و ساختار مقاوم، یکی از انتخاب‌های حرفه‌ای در حوزه اتوماسیون صنعتی و رباتیک محسوب می‌شود. با زاویه گام 1.8 درجه، جریان مصرفی 5.5 آمپر، و طراحی 8 سیمه، عملکردی قابل اطمینان در کاربردهایی مانند CNC، پرینترهای سنگین، سیستم‌های بسته‌بندی و بازوهای رباتیک ارائه می‌دهد. هرچند وزن بالا، نیاز به درایورهای قدرتمند، و درجه حفاظت پایین می‌توانند چالش‌هایی در برخی پروژه‌ها ایجاد کنند، اما قابلیت نصب انکودر و گیربکس و کیفیت ساخت بالا این مدل را به گزینه‌ای مطلوب برای پروژه‌های دقیق و پرقدرت تبدیل کرده‌اند.
