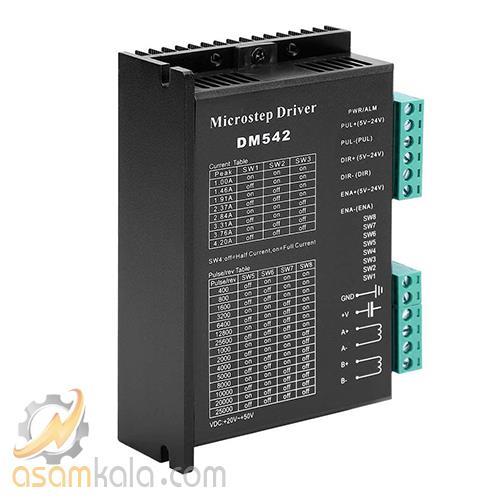

بررسی استپ درایو اچ کیو ام مدل DM542
استپ درایو HQM مدل DM542 یکی از درایورهای دیجیتال دو فاز با جریان خروجی تا 4.2 آمپر و ولتاژ کاری 24 تا 50 ولت DC است که برای کنترل دقیق و روان استپر موتورهای صنعتی طراحی شده است. این مدل با بهره‌گیری از تکنولوژی میکرو‌استپ و تنظیمات قابل‌انعطاف از طریق دیپ‌سوئیچ، امکان راه‌اندازی موتورهای پله‌ای با گشتاور بالا، نویز کم و حرارت کنترل‌شده را فراهم می‌کند. طراحی ساده و عملکرد پایدار آن، DM542 را به گزینه‌ای مناسب برای کاربردهای CNC، اتوماسیون صنعتی، رباتیک و ماشین‌آلات دقیق تبدیل کرده است.
از نظر ساختاری، این درایور دارای ابعاد جمع‌وجور و بدنه‌ای مقاوم است که نصب آن را در محیط‌های صنعتی آسان می‌سازد. برند HQM با رعایت استانداردهای کیفی، این مدل را با قابلیت فرمان‌های PULSE/DIR و CW/CCW عرضه کرده که امکان کنترل دقیق موقعیت و سرعت را فراهم می‌سازد. همچنین، DM542 با موتورهای سری 42HS04 تا 86HS45 سازگار بوده و برای بارهای تا 45 کیلوگرم مناسب است، که آن را برای طیف وسیعی از پروژه‌های صنعتی و نیمه‌صنعتی قابل استفاده می‌سازد.
جدول مشخصات فنی استپ درایو HQM مدل DM542
| ویژگی فنی | مقدار / توضیحات |
|---|---|
| ولتاژ ورودی | 24 تا 50 ولت DC |
| جریان خروجی | قابل تنظیم تا 4.2 آمپر |
| نوع موتور قابل راه‌اندازی | استپر موتورهای دو فاز و چهار فاز |
| تعداد میکرو‌استپ | قابل تنظیم تا 16 حالت (از 400 تا 25,600) |
| فرکانس کاری | 0 تا 200 کیلوهرتز |
| حالت‌های فرمان | PULSE/DIR و CW/CCW |
| سازگاری با موتورها | NEMA 17، NEMA 23، NEMA 24 |
| ابعاد فیزیکی | حدود 120×90×120 میلی‌متر |
| وزن تقریبی | 250 گرم |
| حفاظت‌ها | محافظت در برابر اضافه جریان و حرارت |
| تنظیمات | از طریق دیپ‌سوئیچ برای جریان و میکرو‌استپ |
موارد کاربرد رایج استپ درایو DM542
-
ماشین‌آلات CNC برای کنترل محورهای حرکتی در دستگاه‌های تراش، فرز، برش لیزر و پلاسما که نیاز به دقت بالا و توقف‌های سریع دارند.
-
رباتیک صنعتی و آموزشی در پروژه‌های رباتیک برای کنترل دقیق مفاصل و بازوهای مکانیکی با حرکت‌های گام‌به‌گام.
-
پرینترهای سه‌بعدی و دستگاه‌های حکاکی جهت کنترل محورهای حرکتی با سرعت پایین و گشتاور بالا، به‌ویژه در پرینت لایه‌به‌لایه یا حکاکی دقیق.
-
ماشین‌های بسته‌بندی و لیبل‌زن برای کشش رول‌ها، تنظیم موقعیت لیبل و انجام حرکت‌های متوالی با تعداد بالا در سیکل کاری.
-
سیستم‌های اتوماسیون صنعتی در خطوط تولید برای کنترل موقعیت قطعات، فیدرها، و مکانیزم‌های انتقال با دقت بالا.
-
دستگاه‌های تست و اندازه‌گیری در تجهیزات آزمایشگاهی که نیاز به حرکت‌های دقیق و قابل تکرار دارند.
جدول مقایسه
| ویژگی‌ها | HQM DM542 | TB6600 V1.2 | Leadshine DM542E |
|---|---|---|---|
| ولتاژ ورودی | 24 تا 50 ولت DC | 9 تا 42 ولت DC | 20 تا 50 ولت DC |
| جریان خروجی | تا 4.2 آمپر | تا 4.5 آمپر | تا 4.2 آمپر |
| نوع فرمان | PULSE/DIR و CW/CCW | PULSE/DIR | PULSE/DIR |
| تعداد میکرو‌استپ | تا 25,600 | تا 32,000 | تا 25,600 |
| سازگاری با موتور | NEMA 17 تا NEMA 24 | NEMA 17 تا NEMA 23 | NEMA 17 تا NEMA 24 |
| ابعاد فیزیکی | حدود 120×90×120 میلی‌متر | حدود 96×76×38 میلی‌متر | حدود 118×76×34 میلی‌متر |
| وزن تقریبی | 250 گرم | 200 گرم | 300 گرم |
| حفاظت‌ها | اضافه جریان و حرارت | اضافه جریان، اتصال کوتاه | اضافه جریان، حرارت، ولتاژ |
| قیمت تقریبی (تومان) | حدود 1,400,000 تا 1,800,000 | حدود 750,000 تا 950,000 | حدود 1,200,000 تا 1,600,000 |
| کشور سازنده | چین | چین | چین |
جمع بندی
در جمع‌بندی، استپ درایو HQM مدل DM542 یک گزینه قابل‌اطمینان برای کنترل دقیق استپر موتورهای صنعتی است که با قابلیت تنظیم گسترده جریان و میکرو‌استپ، عملکردی روان و کم‌صدا را در طیف وسیعی از کاربردهای اتوماسیون، CNC، رباتیک و دستگاه‌های دقیق ارائه می‌دهد. ویژگی‌هایی مانند بدنه مقاوم، فرمان‌های متنوع، حفاظت‌های داخلی و سازگاری با موتورها در اندازه‌های مختلف، این مدل را به انتخابی مناسب برای پروژه‌هایی با نیاز به دقت، پایداری و انعطاف‌پذیری بالا تبدیل کرده‌اند.
در مقایسه با مدل‌هایی مثل TB6600 و Leadshine DM542E، این درایور تعادلی مناسب بین قیمت، امکانات فنی و کاربرد صنعتی ارائه می‌دهد؛ بنابراین اگر به دنبال درایوری اقتصادی و درعین‌حال قابل‌اتکا برای راه‌اندازی موتورهای پله‌ای هستی، DM542 انتخابی منطقی و حرفه‌ای است.
آسام کالا مرجع تخصصی اتوماسیون صنعتی با مشاوره فنی، تجهیزات اصل و ارسال سریع به سراسر کشور. برای پروژه‌های برق، فقط کافیه بهAsamKala.com سر بزنی .
