4.معرفی SSR برمه مدل BRM-40DA
رله SSR برمه مدل BRM-40DA یک رله حالت جامد (Solid State Relay – SSR) تکفاز و قدرتمند از برند معتبر BERME (برمه) است که برای سوئیچینگ بیصدا و بدون جرقه بارهای AC با استفاده از سیگنال کنترل DC طراحی شده است. این محصول که با نامهای رله SSR 40 آمپر، رله حالت جامد BRM-40DA و SSR DC to AC 40A نیز شناخته میشود، با بهرهمندی از تکنولوژی Zero Crossing (سوئیچینگ در نقطه صفر ولتاژ)، یکی از پرفروشترین و پرکاربردترین رلههای حالت جامد در بازار ایران محسوب میشود.
برند BERM (برم) یکی از تولیدکنندگان چینی معتبر تجهیزات برق صنعتی است که محصولات خود را با کیفیت بالا و قیمت رقابتی عرضه میکند. رله BRM-40DA با طراحی استاندارد، ایزولاسیون قوی ورودی/خروجی ، قابلیت اطمینان بالا و طول عمر بسیار زیاد، جایگزینی مطمئن و اقتصادی برای رلههای الکترومکانیکی و کنتاکتورها محسوب میشود.

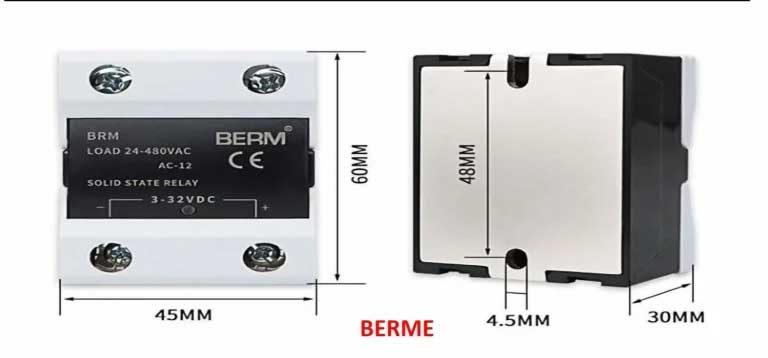

جدول مشخصات فنی
| جریان | 40 آمپر |
| ولتاژ فرمان | 3-32V DC |
| ولتاژ خروجی | 24-48VAC |
| تعداد فاز | تک فاز |
کاربردها
رله SSR BRM-40DA یک سوئیچ الکترونیکی تمامجامد (Solid State) است که بر خلاف رلههای الکترومکانیکی، هیچ قطعه متحرکی ندارد و با استفاده از المانهای نیمههادی (تریاک یا تریستور) عمل سوئیچینگ را انجام میدهد. این رله با دریافت یک سیگنال کنترل DC (۳ تا ۳۲ ولت)، بار AC (۲۴ تا ۴۸۰ ولت) را با جریان حداکثر ۴۰ آمپر قطع و وصل میکند.
این محصول از نوع Zero Crossing است؛ یعنی سوئیچینگ در لحظه عبور ولتاژ AC از نقطه صفر انجام میشود. این ویژگی باعث کاهش چشمگیر نویز الکترومغناطیسی (EMI) و افزایش طول عمر تجهیزات متصل میشود. جریان مصرفی این رله در حالت آمادهبهکار بسیار ناچیز است و مصرف توان کنترل آن بین ۵ تا ۲۰ میلیآمپر میباشد.
این محصول در کاربردهای زیر استفاده میشود:
- کنترل هیترهای صنعتی و کورههای الکتریکی: به عنوان المان سوئیچینگ در سیستمهای کنترل دما، ترموستاتها و PID Controllerها با توان تا ۴۴۰۰ وات.
- صنایع پلاستیک و تزریق: کنترل هیترهای قالب، دستگاههای تزریق پلاستیک و اکسترودرها.
- سیستمهای گرمایشی صنعتی: کنترل المنتهای حرارتی، هیترهای هوا و سیستمهای گرمایش از کف.
- تجهیزات آزمایشگاهی و پزشکی: کنترل دقیق دما در آونها، انکوباتورها و دستگاههای استریلیزاسیون.
- سیستمهای روشنایی صنعتی: سوئیچینگ بیصدای چراغهای صنعتی و سیستمهای نورپردازی.
- ماشینآلات صنعتی و خطوط تولید: سوئیچینگ بیصدای موتورهای سبک، شیرهای برقی و تجهیزات اتوماسیون.
ویژگیهای کلیدی رله SSR برمه BRM-40DA
- سوئیچینگ بیصدا و بدون جرقه: عدم وجود قطعات مکانیکی، عملکرد کاملاً بیصدا و بدون تولید جرقه.
- تکنولوژی Zero Crossing: سوئیچینگ در نقطه صفر ولتاژ برای کاهش نویز الکترومغناطیسی و افزایش طول عمر.
- طول عمر بسیار بالا: عدم وجود قطعات متحرک و فرسایشی، عمر مفید بسیار بیشتر نسبت به رلههای مکانیکی.
- ایزولاسیون قوی: عایقبندی الکتریکی ورودی/خروجی ، ایمنی بالا در مدارهای صنعتی.
- مصرف توان کنترل بسیار پایین: جریان ورودی کنترل تنها ۵ تا ۲۰ میلیآمپر.
- نشانگر LED: چراغ نشانگر وضعیت (LED) برای نمایش روشن/خاموش بودن خروجی.
- گارانتی معتبر: محصولات برند BERME دارای گارانتی اصالت و سلامت فیزیک هستند.
نحوه نصب و سیمبندی رله SSR BRM-40DA
⚠️ هشدار ایمنی: نصب این محصول باید حتماً توسط یک فرد متخصص و آشنا به اصول ایمنی برق انجام شود. رلههای SSR به دلیل عملکرد نیمههادی، در حین کار گرمای قابل توجهی تولید میکنند. قبل از هر اقدامی، جریان برق اصلی را قطع کرده و با یک تستر ولتاژ از نبود ولتاژ اطمینان حاصل کنید.
1. نصب مکانیکی و مدیریت حرارت:
رله را روی یک سطح فلزی (هیتسینک / خنککننده) نصب کنید. استفاده از هیتسینک برای جریانهای بالای ۱۰ آمپر الزامی است.
از خمیر حرارتی (Thermal Paste) بین سطح رله و هیتسینک استفاده کنید تا انتقال حرارت به بهترین شکل انجام شود.
دمای عملیاتی رله نباید از ۶۵ درجه سانتیگراد تجاوز کند.
2. سیمبندی ورودی (کنترل – سمت DC):
ترمینال ۳ (ورودی مثبت / +): سیم مثبت منبع تغذیه DC (۳ تا ۳۲ ولت) را به این ترمینال وصل کنید.
ترمینال ۴ (ورودی منفی / -): سیم منفی (GND) منبع تغذیه DC را به این ترمینال وصل کنید.
3. سیمبندی خروجی (بار – سمت AC):
ترمینال ۱ (خروجی AC – L1): سیم فاز برق AC (۲۴ تا ۴۸۰ ولت) را به این ترمینال وصل کنید.
ترمینال ۲ (خروجی AC – T1): سیم متصل به بار (هیتر، موتور و …) را به این ترمینال وصل کنید.
4. نکات ایمنی مهم:
به سبب آسیب پذیری SSR در برابر نوسان برق , حتما از سیستم های محافظتی مناسب با مدار خود استفاده کنید تا از هزینه ی های اضافی پیش گیری نمایید.
عیبیابی و راهکارهای پیشنهادی
| مشکل | علت احتمالی | راه حل سریع |
|---|---|---|
| رله عمل نمیکند (خروجی روشن نمیشود) | ولتاژ ورودی DC وجود ندارد یا پایین است. | ولتاژ ترمینالهای ورودی (۳ و ۴) را با مولتیمتر اندازه بگیرید (باید ۳ تا ۳۲ ولت DC باشد). |
| خروجی همیشه روشن است و قطع نمیشود | رله خراب شده (اتصال دائمی) یا ولتاژ ورودی به طور کامل قطع نشده است. | رله را تعویض کنید. ولتاژ ورودی را بررسی کنید. |
| رله بیش از حد داغ میکند | هیتسینک نصب نشده، خمیر حرارتی استفاده نشده یا جریان بار بیش از ۴۰ آمپر است. | هیتسینک مناسب نصب کنید. از خمیر حرارتی استفاده کنید. جریان بار را اندازه بگیرید. |
| نویز یا تداخل در سیستم | عدم استفاده از اسنابر برای بار القایی. | اسنابر یا MOV به موازات خروجی AC نصب کنید. |
سوالات متداول (FAQ)
۱. تفاوت رله SSR BRM-40DA با مدل BRM-25DA در چیست؟
تفاوت اصلی در جریان نامی خروجی است:
BRM-25DA: جریان نامی ۲۵ آمپر، بار مقاومتی تا ۲۷۵۰ وات
BRM-40DA: جریان نامی ۴۰ آمپر، بار مقاومتی تا ۴۴۰۰ وات
۲. آیا این رله برای کنترل موتورهای سه فاز مناسب است؟
خیر، این رله از نوع تکفاز (Single Phase) است و برای کنترل بارهای تکفاز AC طراحی شده است. برای کنترل موتورهای سه فاز، باید از سه رله تکفاز یا رلههای سه فاز مخصوص (مانند سری BRM3) استفاده کنید.
۳. آیا نصب هیتسینک برای این رله الزامی است؟
برای جریانهای بالای ۱۰ آمپر، استفاده از هیتسینک الزامی است. در جریانهای پایینتر (کمتر از ۱۰ آمپر)، در صورت وجود تهویه مناسب، ممکن است بدون هیتسینک نیز کار کند، اما برای اطمینان از طول عمر و عملکرد صحیح، همیشه نصب هیتسینک توصیه میشود.
۴. تفاوت رلههای SSR با رلههای الکترومکانیکی در چیست؟
رلههای SSR فاقد قطعات متحرک هستند و با استفاده از المانهای نیمههادی کار میکنند. مزایای آنها شامل عملکرد بیصدا، بدون جرقه، طول عمر بسیار بالا، زمان پاسخ سریع و مصرف توان کنترل پایین است. رلههای الکترومکانیکی دارای قطعات متحرک هستند و در حین کار صدا و جرقه تولید میکنند.
