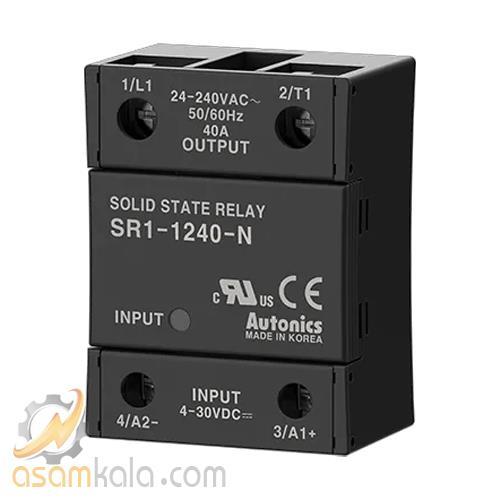

بررسی رله تکفاز SSR آتونیکس مدل SR1-1240-N
رله حالت جامد آتونیکس مدل SR1-1240-N یک رله SSR تکفاز با قابلیت سوئیچینگ سریع و بدون قطعات مکانیکی است که برای کنترل بارهای AC با فرمان DC طراحی شده است. این مدل با تغذیه ورودی 4 تا 30 ولت DC و خروجی 24 تا 240 ولت AC، توانایی تحمل جریان تا 40 آمپر را دارد و از نوع کلیدزنی Zero Cross (قطع/وصل) بهره می‌برد. طراحی فشرده، نصب پیچی، و نشانگر LED وضعیت عملکرد، استفاده از این رله را در تابلوهای برق صنعتی و سیستم‌های کنترل فرآیند بسیار ساده و قابل اعتماد می‌سازد.
از نظر کاربرد، SR1-1240-N در مدارهایی که نیاز به سوئیچینگ مکرر و سریع دارند—مانند کنترل هیترهای صنعتی، سافت استارترها، تغییر جهت موتورهای DC، و سیستم‌های PID—بسیار مؤثر عمل می‌کند. عدم وجود قطعات متحرک موجب افزایش عمر مفید، کاهش نویز الکتریکی، و مقاومت بالا در برابر لرزش و گرد و غبار شده است. با توجه به ساختار مقاوم، عملکرد پایدار، و کیفیت ساخت کره جنوبی، این مدل یکی از گزینه‌های حرفه‌ای برای جایگزینی رله‌های الکترومکانیکی در پروژه‌های حساس و پرتکرار محسوب می‌شود.
جدول مشخصات فنی رله تکفاز SSR آتونیکس مدل SR1-1240-N
| مشخصه | مقدار / توضیحات |
|---|---|
| نوع رله | SSR (حالت جامد) تکفاز |
| ولتاژ ورودی | 4 تا 30 ولت DC |
| ولتاژ خروجی | 24 تا 240 ولت AC |
| جریان خروجی | 40 آمپر |
| نوع کلیدزنی | Zero Cross (قطع/وصل) |
| روش نصب | نصب پیچی (Screw Fixing) |
| نشانگر LED | دارد (نمایش وضعیت عملکرد) |
| دمای کاری مجاز | 30- تا 80+ درجه سانتی‌گراد |
| دی‌الکتریک | 4000 ولت AC |
| هیت‌سینک | ندارد |
| کشور سازنده | کره جنوبی |
| برند | Autonics |
کاربردهای صنعتی و کنترلی
-
کنترل هیترهای صنعتی: مناسب برای سیستم‌هایی که نیاز به روشن و خاموش شدن مکرر دارند، مانند گرم‌کن‌های المنتی و PID کنترلرها.
-
سافت استارتر موتورهای AC: برای کاهش جریان راه‌اندازی و کنترل نرم موتورهای القایی استفاده می‌شود.
-
تغییر جهت موتورهای DC: با استفاده از SSR می‌توان جهت چرخش موتور را بدون جرقه و نویز تغییر داد.
-
سیستم‌های اتوماسیون صنعتی: در تابلوهای برق و PLCها برای سوئیچینگ بارهای مقاومتی و القایی کاربرد دارد.
-
تجهیزات نیمه‌رسانا و آزمایشگاهی: به دلیل دقت بالا و عدم ایجاد نویز، در تجهیزات حساس الکترونیکی استفاده می‌شود.
جدول مقایسه
| مدل | جریان خروجی | ولتاژ ورودی (DC) | ولتاژ خروجی (AC) | نوع کلیدزنی | هیت‌سینک | کاربرد پیشنهادی |
|---|---|---|---|---|---|---|
| SR1-1215 | 15 آمپر | 4~30 ولت | 24~240 ولت | Zero Cross | ندارد | بارهای سبک، هیترهای کوچک |
| SR1-1225 | 25 آمپر | 4~30 ولت | 24~240 ولت | Zero Cross | ندارد | کنترل بارهای متوسط |
| SR1-1240-N | 40 آمپر | 4~30 ولت | 24~240 ولت | Zero Cross | ندارد | هیترهای صنعتی، سیستم‌های PID |
| SR1-1250 | 50 آمپر | 4~30 ولت | 24~240 ولت | Zero Cross | نیازمند نصب | بارهای سنگین، موتورهای القایی |
| SR1-1275 | 75 آمپر | 4~30 ولت | 24~240 ولت | Zero Cross | نیازمند نصب | بارهای پرتوان، تجهیزات صنعتی سنگین |
برای جمع‌بندی بررسی رله SSR آتونیکس مدل SR1-1240-N، می‌تونیم به چند نکته کلیدی اشاره کنیم که این محصول رو به گزینه‌ای قابل اعتماد در پروژه‌های صنعتی تبدیل می‌کنه:
نقاط قوت
-
سوئیچینگ سریع و بی‌صدا: به دلیل عدم وجود قطعات مکانیکی، مناسب برای کاربردهای پرتکرار و حساس.
-
تحمل جریان بالا (40 آمپر): مناسب برای کنترل هیترهای صنعتی، موتورهای AC و سیستم‌های PID.
-
عایق‌کاری قوی و مقاومت در برابر لرزش و گرد و غبار: عملکرد پایدار در محیط‌های صنعتی سخت.
-
نشانگر LED وضعیت: کمک به عیب‌یابی سریع و ساده.
-
طراحی فشرده و نصب آسان: با نصب پیچی و ابعاد مناسب برای تابلوهای برق.
نقاط قابل توجه
-
نیاز به خنک‌سازی در بارهای سنگین: با وجود عدم وجود هیت‌سینک داخلی، در بارهای بالا ممکنه نیاز به فن یا هیت‌سینک خارجی باشه.
-
حساسیت به اتصال کوتاه: در صورت بروز اتصال کوتاه، SSR ممکنه آسیب ببیند.
-
قیمت بالاتر نسبت به رله‌های مکانیکی: اما با توجه به عمر طولانی و عملکرد بهتر، این هزینه قابل توجیه است.
