کوپلینگ آلومینیومی انکودر 8 به 8

بررسی کوپلینگ آلومینیومی انکودر 8 به 8

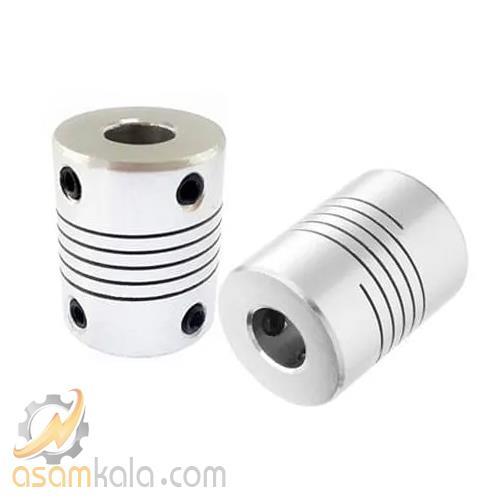

کوپلینگ آلومینیومی انکودر ۸×۸ یکی از انواع کوپلینگ‌های انعطاف‌پذیر است که برای اتصال دقیق بین شفت انکودر و موتور استفاده می‌شود. این نوع کوپلینگ معمولاً از آلومینیوم سبک و مقاوم ساخته می‌شود و به دلیل طراحی یک‌تکه و بدون لقی (Zero Backlash)، گزینه‌ای عالی برای سیستم‌های کنترل موقعیت مانند سروو موتور و CNC محسوب می‌شود. قطر داخلی هر دو طرف این کوپلینگ ۸ میلی‌متر است، که آن را برای اتصال شفت‌هایی با قطر مشابه مناسب می‌سازد. طراحی مارپیچ یا آکاردئونی آن باعث جذب لرزش و جبران ناهمراستایی‌های جزئی بین شفت‌ها می‌شود2.

از نظر عملکرد، کوپلینگ آلومینیومی انکودر ۸×۸ به دلیل سختی پیچشی بالا و وزن کم، در سرعت‌های بالا عملکرد پایداری دارد. این نوع کوپلینگ‌ها معمولاً در پروژه‌هایی که دقت بالا و پاسخ سریع مورد نیاز است، مانند رباتیک و اتوماسیون صنعتی، کاربرد دارند. همچنین به دلیل ساختار فلزی و طراحی خاص، مقاومت خوبی در برابر خوردگی و سایش دارند. انتخاب این کوپلینگ برای کاربردهای سبک و دقیق، عمر تجهیزات را افزایش داده و از انتقال نادرست گشتاور جلوگیری می‌کند.

جدول مشخصات فنی کوپلینگ آلومینیومی انکودر 8 به 8

موارد کاربرد

• دستگاه‌های CNC: برای انتقال دقیق گشتاور بین موتور و انکودر، بدون لقی و با تحمل ناهمراستایی جزئی.

• سروو موتور و استپ موتور: در سیستم‌های کنترل حرکت که نیاز به پاسخ سریع و دقیق دارند.

• رباتیک صنعتی و آموزشی: برای اتصال اجزای متحرک با دقت بالا و جذب لرزش‌های ناخواسته.

• پرینترهای سه‌بعدی: جهت هماهنگی بین موتور و مکانیزم حرکتی، به‌ویژه در محورهای X، Y و Z.

• سیستم‌های اندازه‌گیری و انکودری: برای انتقال سیگنال‌های موقعیت بدون خطا و با پایداری بالا.

• اتوماسیون خطوط تولید: در ماشین‌آلاتی که نیاز به هماهنگی دقیق بین اجزای مکانیکی دارند.

این کوپلینگ‌ها به دلیل وزن کم، طراحی انعطاف‌پذیر و ساختار بدون لقی، انتخابی عالی برای پروژه‌هایی هستند که دقت، سرعت و دوام مکانیکی اهمیت دارند.

مراحل نصب

• بررسی قطر شفت‌ها: مطمئن شو قطر داخلی کوپلینگ با قطر شفت موتور و انکودر مطابقت دارد (۸ میلی‌متر).

• تمیزکاری سطوح اتصال: قبل از نصب، سطح شفت‌ها و داخل کوپلینگ را از گرد و غبار و روغن پاک کن.

• قرارگیری صحیح شفت‌ها: شفت‌ها باید به‌صورت هم‌راستا و بدون فشار اضافی وارد کوپلینگ شوند.

• بستن پیچ‌های رگلاژ: پیچ‌ها را به‌صورت متقارن و با گشتاور مناسب ببند تا از لقی جلوگیری شود.

• تست چرخش دستی: پس از نصب، با دست چرخش را بررسی کن تا از روان بودن و عدم گیرکردن مطمئن شوی.

نکات فنی مهم

• حداکثر ناهمراستایی قابل تحمل: تا حدود ۰.۲ میلی‌متر شعاعی و ۱ درجه زاویه‌ای.

• حداکثر گشتاور انتقالی: حدود ۱.۵ نیوتن‌متر برای مدل‌های آلومینیومی سبک.

• سرعت مجاز چرخش: تا ۸۰۰۰ دور در دقیقه، بسته به برند و کیفیت ساخت.

• دمای کاری: بین -۲۰ تا +۸۰ درجه سانتی‌گراد.

• مقاومت در برابر لرزش: طراحی مارپیچی باعث جذب لرزش‌های مکانیکی می‌شود.
