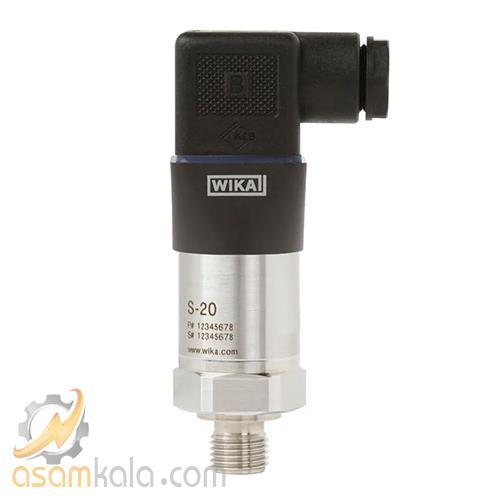

بررسی ترانسمیتر فشار ویکا S-20 رنج 0 تا 400 بار
ترانسمیتر فشار WIKA سری S-20 با رنج 0 تا 400 بار و دقت بالا (0.25% FS)، یکی از گزینه‌های قابل اعتماد برای اندازه‌گیری فشارهای پایین در فرآیندهای صنعتی حساس به دقت است. این مدل با کانکشن رزوه‌ای G1/2، نصب آسان و ایمنی بالا را در محیط‌های صنعتی فراهم می‌کند. بدنه استیل ضدزنگ آن مقاومت خوبی در برابر خوردگی و شرایط محیطی دارد و خروجی استاندارد 4–20mA آن امکان اتصال به انواع PLC و سیستم‌های کنترلی را فراهم می‌سازد.
نسخه ساخت چین این ترانسمیتر تحت لیسانس WIKA آلمان تولید می‌شود و از نظر کیفیت ساخت و عملکرد، استانداردهای بین‌المللی را رعایت می‌کند. با وجود قیمت اقتصادی‌تر نسبت به نسخه آلمانی، همچنان دقت، پایداری و طول عمر مناسبی را ارائه می‌دهد. این مدل برای کاربردهایی مانند تست نشتی، سیستم‌های پنوماتیک، تجهیزات پزشکی و فرآیندهای آزمایشگاهی که نیاز به اندازه‌گیری فشار کم با دقت بالا دارند، انتخابی هوشمندانه محسوب می‌شود.
جدول مشخصات فنی
| مشخصه | مقدار / توضیح |
|---|---|
| مدل | WIKA S-20 |
| رنج فشار | 0 تا 400 بار (Gauge Pressure) |
| نوع فشار | نسبی (Gauge) یا مطلق (Absolute) – قابل انتخاب |
| دقت اندازه‌گیری | ±0.25% FS |
| سیگنال خروجی | 4–20mA (دو سیمه) / 0–10V / 0.5–4.5V رادیومتریک |
| ولتاژ تغذیه | 10–30V DC (برای خروجی جریان) / 12–36V DC (برای خروجی ولتاژ) |
| اتصال مکانیکی | رزوه G1/2 (ISO 228) |
| جنس بدنه | استیل ضدزنگ SS304 / اتصال فرآیندی SS316 |
| اتصال الکتریکی | سوکت DIN EN 175301-803-A یا M12x1 یا کابل ثابت |
| دمای کاری | -20°C تا +80°C (با آپشن کولینگ تا 150°C) |
| دمای محیطی مجاز | -20°C تا +85°C |
| درجه حفاظت محیطی | IP65 / IP67 (بسته به نوع کانکتور) |
| زمان پاسخ‌دهی | < 1 میلی‌ثانیه |
| مقاومت در برابر لرزش | تا 20g |
| مقاومت در برابر فشار بیش از حد | تا 3 برابر فشار نامی (بسته به مدل) |
| وزن تقریبی | حدود 80 گرم |
| استانداردها | CE / RoHS / ISO 9001 |
| کشور سازنده | چین (تحت لیسانس WIKA آلمان) |
موارد کاربرد
| حوزه صنعتی | کاربردهای مشخص |
|---|---|
| صنایع هیدرولیک سنگین | اندازه‌گیری فشار در پمپ‌های فشار بالا، جک‌های هیدرولیکی و سیستم‌های انتقال قدرت |
| صنایع نفت و گاز | پایش فشار در خطوط انتقال، تجهیزات حفاری، و مخازن تحت فشار |
| پتروشیمی و شیمیایی | کنترل فشار در راکتورها، برج‌های تقطیر، و سیستم‌های تزریق مواد شیمیایی |
| ماشین‌سازی و اتوماسیون | اندازه‌گیری فشار در پرس‌های صنعتی، ماشین‌آلات قالب‌گیری و خطوط تولید سنگین |
| نیروگاه‌ها و انرژی | پایش فشار در توربین‌ها، بویلرها، و سیستم‌های خنک‌کننده با فشار بالا |
| صنایع فولاد و فلزات | کنترل فشار در کوره‌ها، خطوط نورد و تجهیزات فرآیند فلزات |
| تست و کالیبراسیون | استفاده در تجهیزات تست فشار بالا و بررسی عملکرد سیستم‌های صنعتی |
ویژگی‌های فنی برجسته
-
دقت اندازه‌گیری: تا ±0.25% FS
-
خروجی سیگنال: 4–20mA، 0–10V، و انواع دیگر سیگنال‌های آنالوگ
-
جنس بدنه: استیل ضدزنگ مقاوم در برابر خوردگی
-
درجه حفاظت: IP65 / IP67 / IP68 برای محیط‌های سخت
-
مقاومت در برابر لرزش و شوک: مناسب برای نصب در محیط‌های پرتنش
-
قابلیت عملکرد در دمای بالا و پایین: از -30°C تا +100°C
این مدل به‌ویژه برای کاربردهایی که نیاز به پایش دقیق فشار بالا دارند، انتخابی مطمئن و صنعتی محسوب می‌شود
جمع بندی نهایی
ترانسمیتر فشار WIKA سری S-20 با رنج 0 تا 400 بار، دقت بالا 0.25%، اتصال مکانیکی G1/2 و ساخت چین، گزینه‌ای دقیق و اقتصادی برای اندازه‌گیری فشارهای پایین در صنایع مختلف محسوب می‌شود. این مدل با خروجی استاندارد 4–20mA و بدنه استیل ضدزنگ، مقاومت خوبی در برابر شرایط محیطی و سیالات صنعتی دارد و برای کاربردهایی مانند سیستم‌های پنوماتیک، تست نشتی، تجهیزات پزشکی، فرآیندهای آزمایشگاهی و کنترل فشار در ماشین‌آلات سبک بسیار مناسب است. با رعایت استانداردهای بین‌المللی و کیفیت قابل قبول، نسخه چینی این ترانسمیتر انتخابی هوشمندانه برای پروژه‌هایی با بودجه محدود و نیاز به دقت بالا به‌شمار می‌آید.
